4444
anexo de ctk04

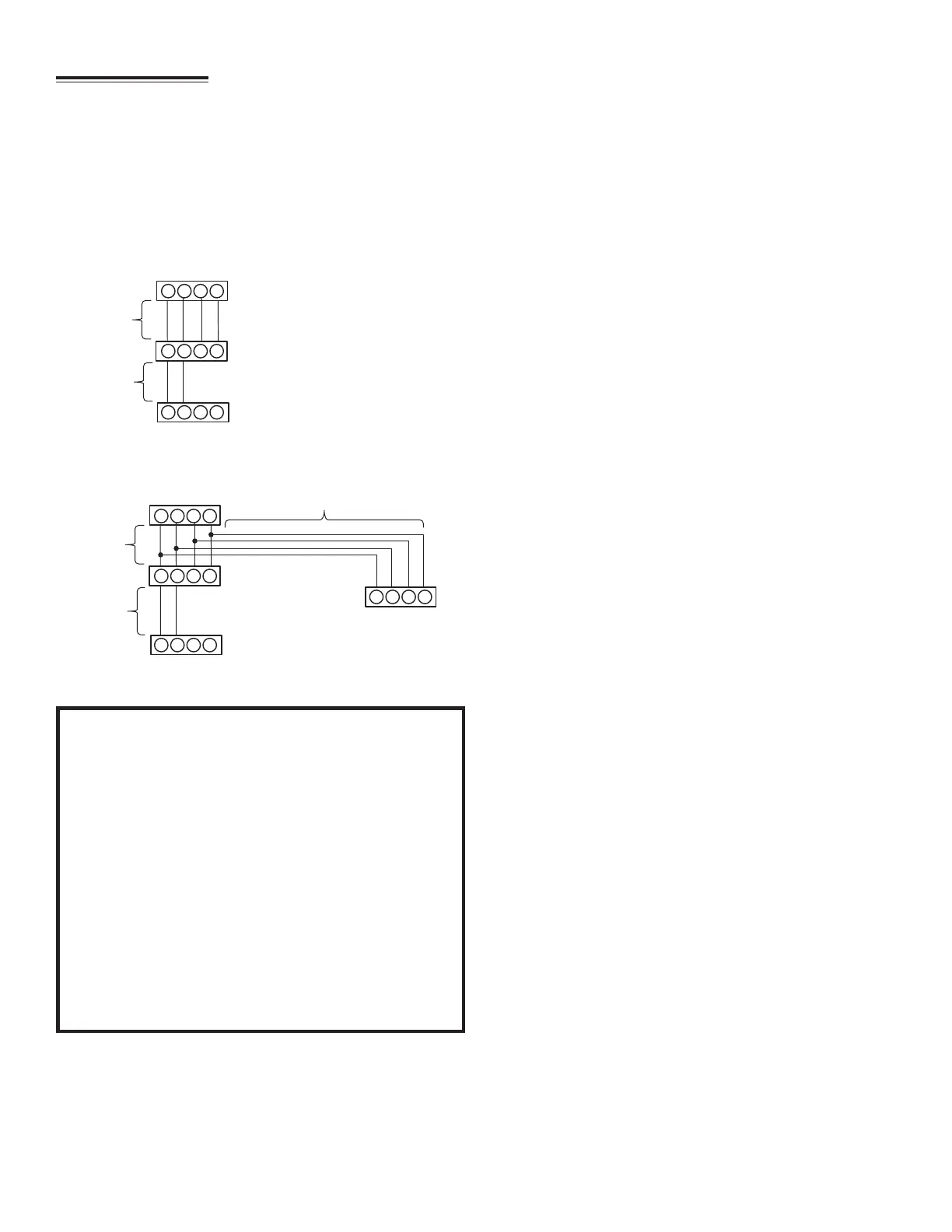

cableado de dos cables exterIor, cuatro cables InterIor
El cableado de bajo voltaje consiste de dos cables entre la
unidad interior y la bomba de calor y cuatro cables entre la
unidad interior y el termostato. Los cables requeridos son
líneas de datos 1 y 2, “R” (24 VAC caliente) y “C” (24 VAC
común).
Nunca conecte el cableado de alimentación a la terminal de
comunicación. (1, 2, R, C)
<En caso de Aire Acondicionado>
Termostato
CTK04
Módulo de control
integrado del soplador de
aire compa�ble con CT™
Módulo de control
integrado de la bomba de
calor compa�ble con CT™
(*) Largo Máximo Permisible
125 pies.(*)
250 pies.(*)
1 2 R C
1 2 R C
1 2 R C
Cableado del Sistema
<En el caso de bobina revestida>
Termostato
CTK04
CT™ Calefacción de Gas
Compa�ble o Módulo de
Control Integrado del
Soplado Modular
CT™ Módulo de Control Integrado
de Bomba de Calor Compa�ble
(*) Largo Máximo Permisible
(a)+(b)
=125 pies.(*)
250 pies.(*)
(a)
(b)
1 2 R C
1 2 R C
1 2 R C
1 2 R C
Módulo de
control integrado
de bobina reves�da
compa�ble con CT™
Cableado del Sistema
ATENCIÓN INSTALADOR -
¡AVISO IMPORT ANTE!
Por favor lea cuidadosamente antes de
instalar esta unidad.
Para la DZ17VSA, NO instale el Transformador de 24
Voltios que está incluido con el Termostato CTK04.
No conecte ningún cable a las Terminales R y C en
la bomba de calor, ya que no son necesarios para la
unidad inversora.
La línea de datos de la terminal #1 de la bomba de
calor debe conectarse a la terminal #1 en la unidad
interior y el termostato y la línea de datos de la ter-
minal #2 de la bomba de calor deben conectarse a la
terminal #2 en la unidad interior y al termostato.
Verique que los cables no estén invertidos.
