método de operacIón de la válvula
de detencIón

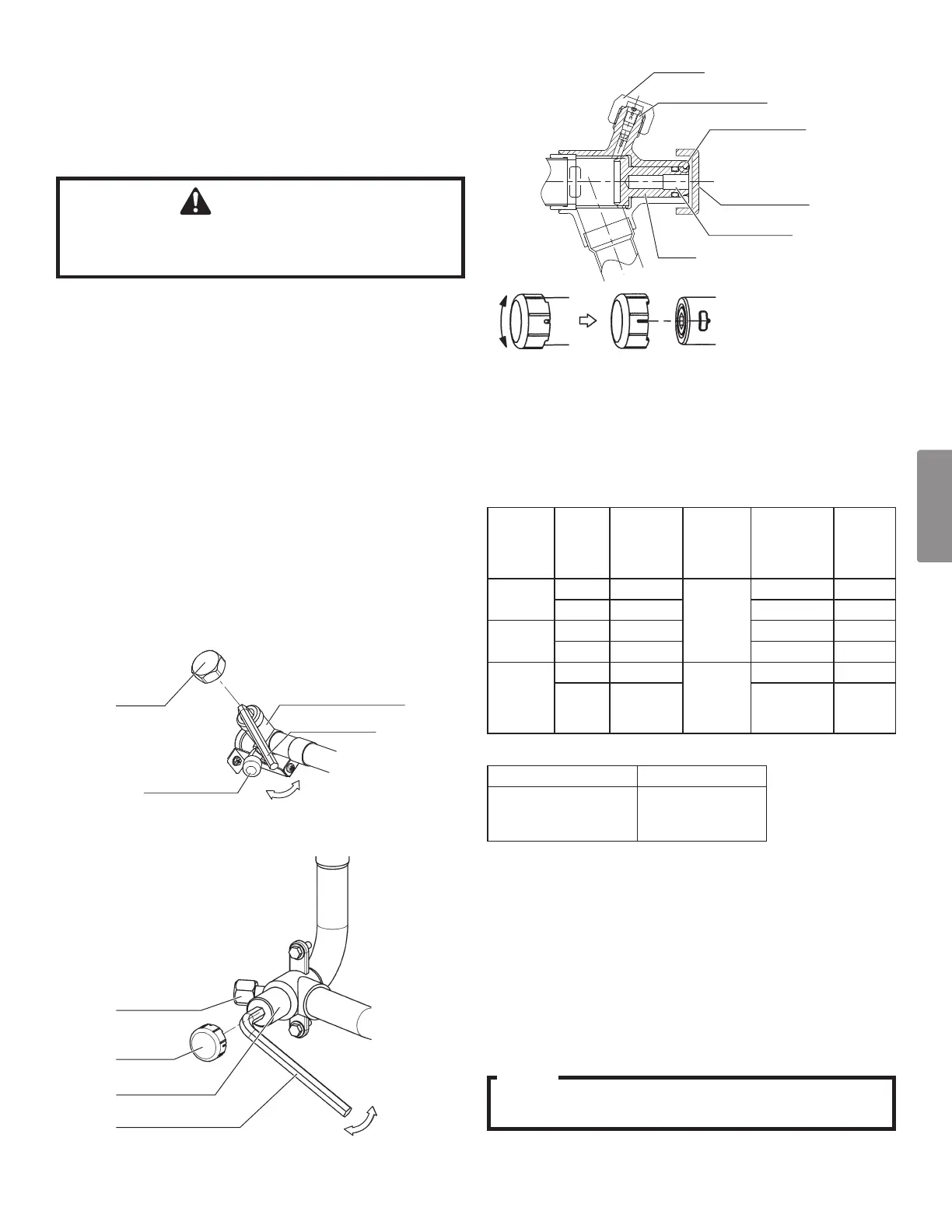

La gura a continuación muestra el nombre de cada parte
requerida para la manipulación de la válvula de cierre. Al
momento del embarque, la válvula de cierre está cerrada.
PRECAUCIÓN
•no olvIde abrIr la válvula de cIerre.
•sI utIlIza un par de torsIón Inadecuado podrían producIrse
Fugas de reFrIgerante.
Procedimiento de apertura
1. Retire la tapa de la válvula y use una llave hexagonal
para girar la válvula hacia la izquierda.
2. Gire la válvula hasta que el eje se detenga.
3. Luego, gire la válvula hasta llegar al par de torsión
indicado, como se muestra en la siguiente tabla (3,5
- 5,0 ton. solamente debido a la válvula de sellado
posterior).
4. Vuelva a colocar la tapa de la válvula.
Procedimiento de cierre
1. Retire la tapa de la válvula y use una llave hexagonal
para girar la válvula hacia la derecha.
2. Gire la válvula hasta que el eje se detenga.
3. Luego, gire la válvula hasta llegar al par de torsión
indicado, como se muestra en la siguiente tabla.
4. Vuelva a colocar la tapa de la válvula.
<1,5 - 3,0 ton.>
Puerto de servicio
Llave hexagonal
Cerrar
*Gire ligeramente
hasta que se detenga,
luego ajuste rotando
de 1/4 a 1/2.
Abrir
Tapa de
válvula
Válvula de cierre de gas
<3,5 - 5,0 ton.>
Tapa de
válvula
Puerto de servicio
Válvula de
detención
Llave hexagonalt
Cerrar
Abrir
Puerto de servicio
Tapón
Agujero para
llave hexagonal
Eje
Sellado posterior
* En la ilustración se muestra
el proceso de extracción.
Realice las acciones en
el orden inverso para volver a
colocarla.
Gire la tapa de
la válvula 90°
hacia la derecha
o hacia la
izquierda.
Alinee el hueco
de la tapa de la válvula
con la junta en T del cuerpo
de la válvula y luego retire
la tapa.
Tapa de válvula
*Para sellar,
siga el paso 3 del
Procedimiento de apertura.
* Las ilustraciones anteriores se reeren solo a 3,5 a 5,0 ton.
Válvula de detención
Tonelaje Tubería
Tamaño
de la
válvula de
detención
Tipo
Par de
torsión de
apriete
Tamaño
de llave
1,5 - 2,0
ton.
Líquido 3/8”
Tipo de
sellado
frontal
6 - 8 N·m 3/16”
Gas 3/4” 19 - 21 N·m 5/16”
2,5 - 3,0
ton.
Líquido 3/8” 6 - 8 N·m 3/16”
Gas 7/8” 19 - 21 N·m 5/16”
3,5 - 5,0
ton.
Líquido 3/8” Tipo de
sellado
delantero
y trasero
5 - 7 N·m 4 mm
Gas 7/8” 19 - 21 N·m 8 mm
Puerto de servicio
Torque de ajuste
Puerto de servicio
(3,5 - 5,0 ton. sola-
mente)
10,7-14,7 N·m
procedImIento de arranque del sIstema
NOTAS GENERALES:
La carga adecuada de refrigerante para la unidad interior
correspondiente y conguración de la línea se proporciona
con la bomba de calor. Si el juego de línea de líquido excede
la longitud de carga de fábrica, deberá agregar refrigerante
basándose en la línea de líquido. Consultar las páginas
16-18 para calcular la carga de refrigerante según la
longitud de la línea congurada.
la InFraccIón de los reglamentos de la epa pueden resultar en
multas y otras penalIzacIones.
AVISO
