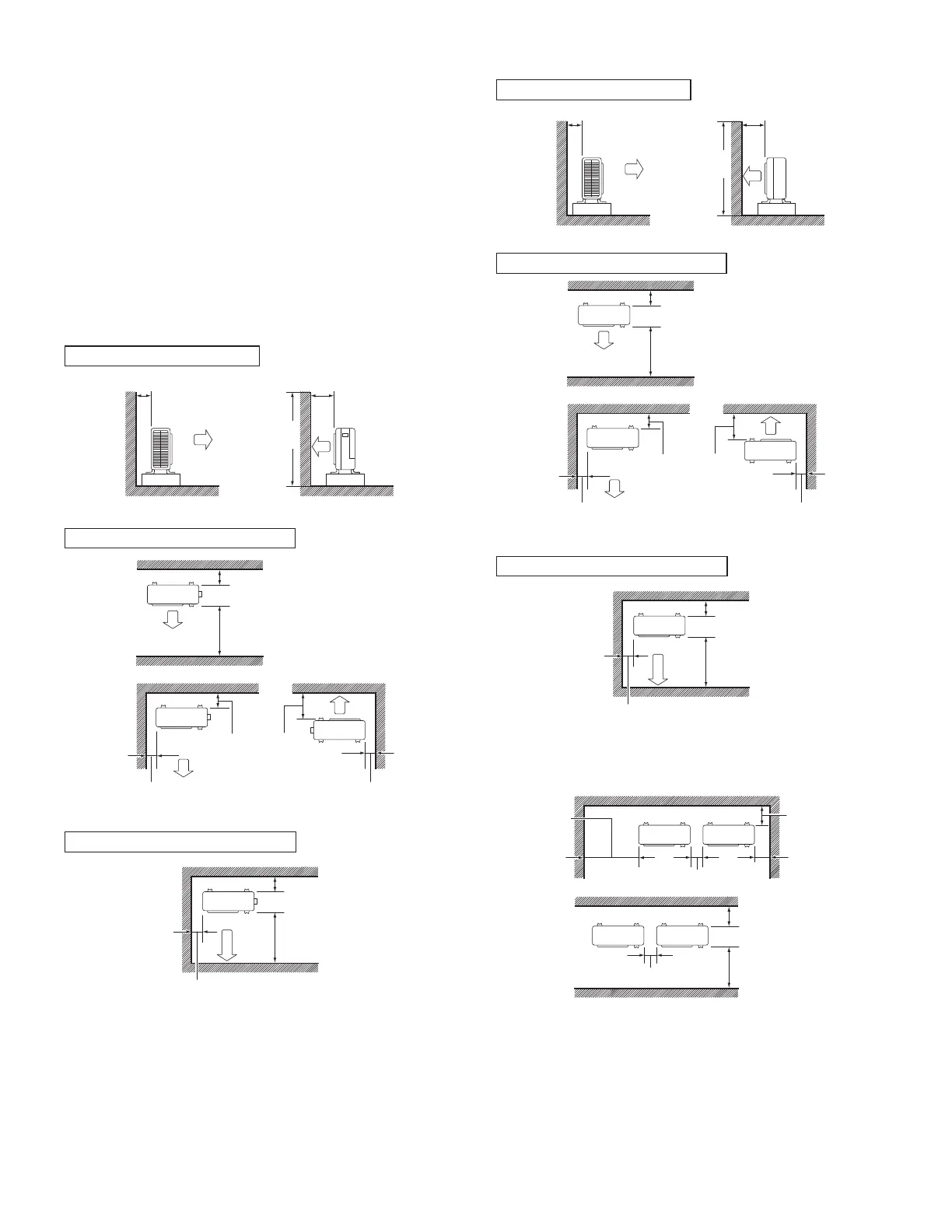

lIbramIentos de InstalacIón
• Donde se interponga una pared u otro obstáculo en la
ruta del ujo de aire de admisión o salida de la unidad
exterior, siga los requerimientos para el espacio de insta-
lación siguientes.
• Para cualquiera de los patrones de instalación de abajo,
la altura de la pared en el lado de la salida debe ser de
47” o menos.
• Si lo instala debajo de un objeto estático, asegúrese de
que haya un espacio libre de 20” o más (para poder acce-
der a los componentes internos).
Para instalar 1 unidad
<1,5 - 3,0 ton.>
Pared orientada hacia un lado
Más de 4” Más de 14”
Dirección
del aire
47” o
menos
Vista lateral
Paredes orientadas hacia dos lados
Más de 2” Más de 2”
Más de
14”
Más de
4”
Más de
4”
Más de
14”
Vista superior
Paredes orientadas hacia tres lados
Más de 2”
Más de 4”
Más de 14”
Vista superior
unidad: pulgada
<3,5 - 5,0 ton.>
Pared orientada hacia un lado
Más de 4” Más de 20”
Dirección
del aire
47” o
menos
Vista lateral
Paredes orientadas hacia dos lados
Más de 4” Más de 4”
Más de
20”
Más de
4”
Más de
4”
Más de
20”
Vista superior
Paredes orientadas hacia tres lados
Más de 4”
Más de 4”
Más de 20”
Vista superior
unidad: pulgada
Para instalar 2 unidades
Más de
40”
Más de 8”
Más de 12”
Más de 12”
Más de 40”
Más de 4”
Más de 4”
Vista superior
unidad: pulgada
Si la distancia entre las dos unidades es superior a 40”, res-
pete el espacio de instalación de una sola unidad.
