Daikin DZ17VSA481AA - Méthode de Fonctionnement de la Vanne d’Arrêt; Procédure de Démarrage du Système

11
Français
méthode de FonctIonnement de la vanne
d’arrêt

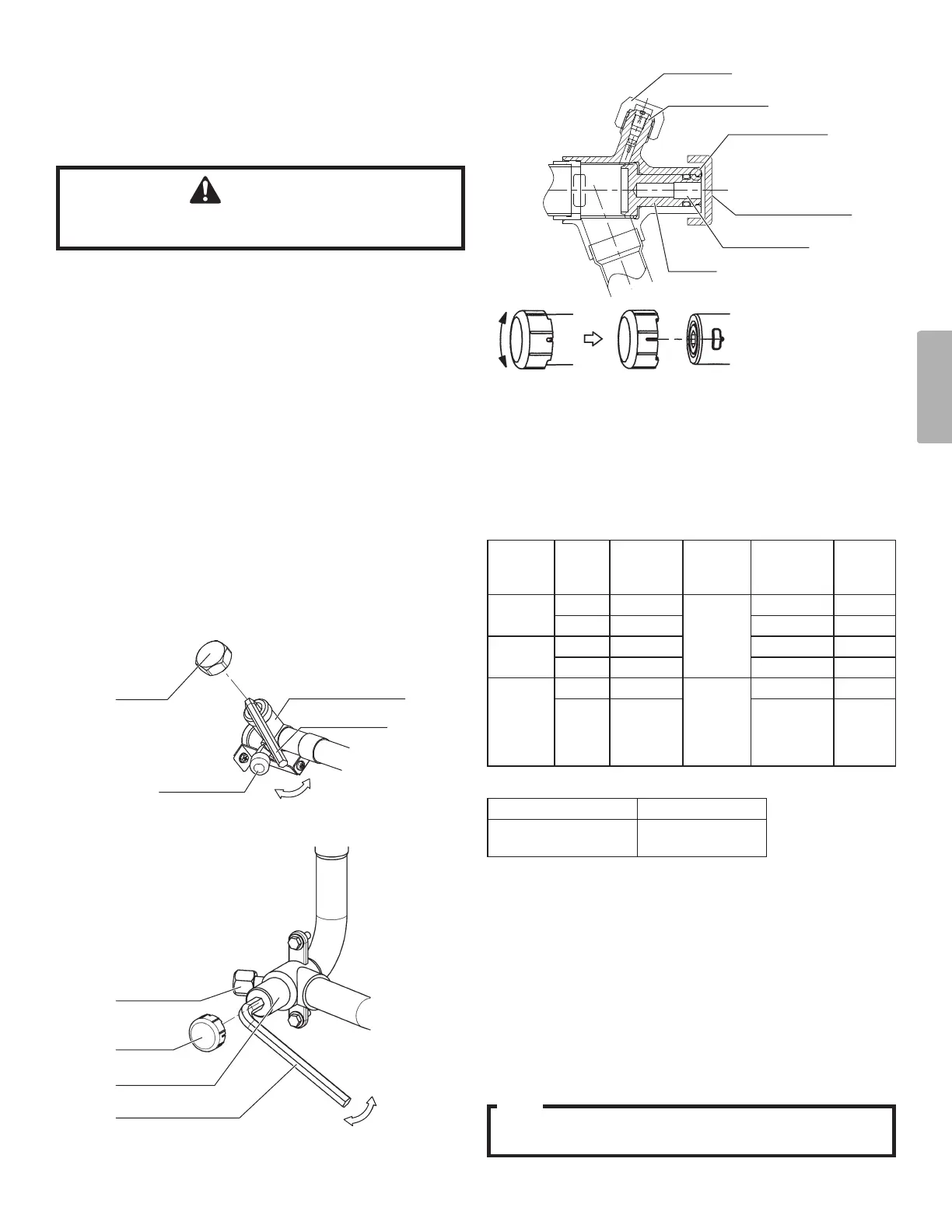

La gure ci-dessous indique le nom de chaque pièce requise pour
la manipulation du clapet d’arrêt. Le clapet d’arrêt est fermé au
moment de l’expédition.
ATTENTION
•assurez-vous d’ouvrIr la vanne d’arrêt.
•un couple Inadéquat peut causer une FuIte de réFrIgérant.
Procédure d’ouverture
1. Retirez le couvercle de vanne et utilisez une clé
hexagonale pour tourner la vanne dans le sens inverse
des aiguilles d’une montre.
2. Tournez la vanne jusqu’à ce que la tige s’arrête.
3. Tournez ensuite la vanne jusqu’au couple spécié dans
le tableau ci-dessous (3,5 - 5,0 tonnes uniquement en
raison de la vanne à type de scellement arrière).
4. Placez le couvercle sur la vanne.
Procédure de fermeture
1. Retirez le couvercle de vanne et utilisez une clé
hexagonale pour tourner la vanne dans le sens des
aiguilles d’une montre.
2. Tournez la vanne jusqu’à ce que la tige s’arrête.
3. Tournez ensuite la vanne jusqu’au couple spécié dans
le tableau ci-dessous.
4. Placez le couvercle sur la vanne.
<1,5 - 3,0 tonnes>
Port de service
Clé hexagonale
Fermer
*Tournez légèrement
jusqu’à ce qu’il
s’arrête, puis serrez
de 1/4 - 1/2 tour.
Ouvrir
Couvercle
de vanne
Vanne d’arrêt de gaz
<3,5 - 5,0 tonnes>
Couvercle
de vanne
Port de service
Vanne d’arrêt
Clé hexagonale
Fermer
Ouvrir
Port de service
Capuchon
Ouverture pour
clé hexagonale
Tige
Scellement arrière
* L’illustration présente la
procédure de retrait.
Effectuez les actions
dans l’ordre inverse
pour le réinstaller.
Tournez le
couvercle de
vanne de 90°
vers la droite
ou la gauche.
Alignez le renfoncement
du couvercle de vanne
avec le joint en T sur le
corps de vanne, puis retirez
le couvercle.
Couvercle de vanne
*À sceller,
suivez l’étape3 de la
Procédure d’Ouverture.
* Les illustrations ci-dessus concernent les modèles 3,5 - 5,0
tonnes uniquement.
Vanne d’arrêt
Tonnage
Tuyau-
terie
Taille de
vanne
d’arrêt
Type
Couple de
serrage
Taille de
clé
1,5 - 2,0
tonnes
Liquide 3/8”
Type de
scelle-
ment
avant
6 - 8 N·m 3/16”
Gaz 3/4” 19 - 21 N·m 5/16”
2,5 - 3,0
tonnes
Liquide 3/8” 6 - 8 N·m 3/16”
Gaz 7/8” 19 - 21 N·m 5/16”
3,5 - 5,0
tonnes
Liquide 3/8” Type de
scelle-
ment
avant et
arrière
5 - 7 N·m 4 mm
Gaz 7/8” 19 - 21 N·m 8 mm
Port de service
Couple de serrage
Port de service
(3,5 - 5,0 tonnes uniquement)
10,7-14,7 N·m
procédure de démarrage du système
REMARQUES GÉNÉRALES:
Une charge de réfrigérant adéquate pour l’ensemble de
conduites et l’unité intérieure correspondants est fournie
avec la pompe à chaleur. Si la longueur de l’ensemble de
conduite de liquide dépasse celle qui est prévue en usine,
du réfrigérant devrait être ajouté en fonction de la longueur
de conduite de liquide. Référez-vous aux pages 16-18
pour calculer la charge de réfrigérant basé sur la longueur
de l’ensemble de conduites.
enFreIndre les réglementatIons de l’epa peut entraîner des
amendes ou d’autres pénalItés.
AVIS
