1
2
3
4
6
7
9
5
8

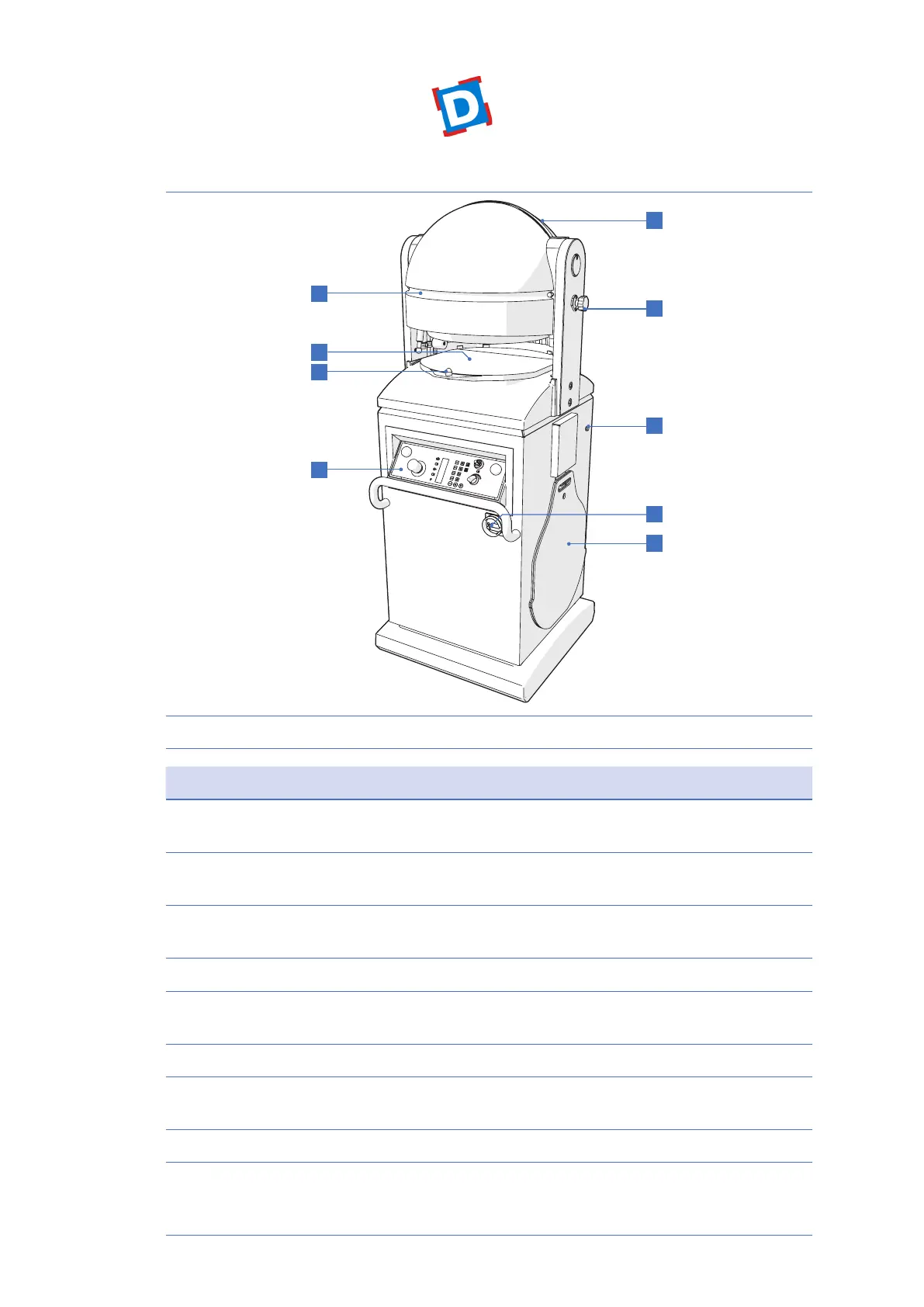

Figura 1 Piezas más importantes
N.º Pieza Función
1 Cubierta frontal La cubierta delantera protege el disco divisor y la cuchilla
divisora.
2 Mesa de redondeado La mesa de redondeado sirve de apoyo para la placa de
redondeado cuando la máquina está operando.
3 Clavija de centrado La clavija de centrado bloquea la placa de redondeado
cuando la máquina está operando.
4 Panel de control La máquina se opera con el panel de control.
5 Cubierta trasera La cubierta trasera protege el disco divisor y la cuchilla
divisora.
6 Perno de bloqueo La clavija de bloqueo bloquea el disco divisor.
7 Perno hexagonal para tensar
la correa trapezoidal
Por medio de la llave suministrada se podrá ajustar la
tensión de la correa trapezoidal.
8 Interruptor principal El interruptor principal enciende y apaga la máquina.
9 Placa de redondeo La placa de redondeado se coloca sobre la mesa con una
pieza de masa extendida. Después de operarla, la placa se
quitará y la masa estará dividida y redondeada en bolas.
