DR Robot Variomatic | Gebruikershandleiding www.daub.nl7
1
2
3
4
6
7
9
5
8

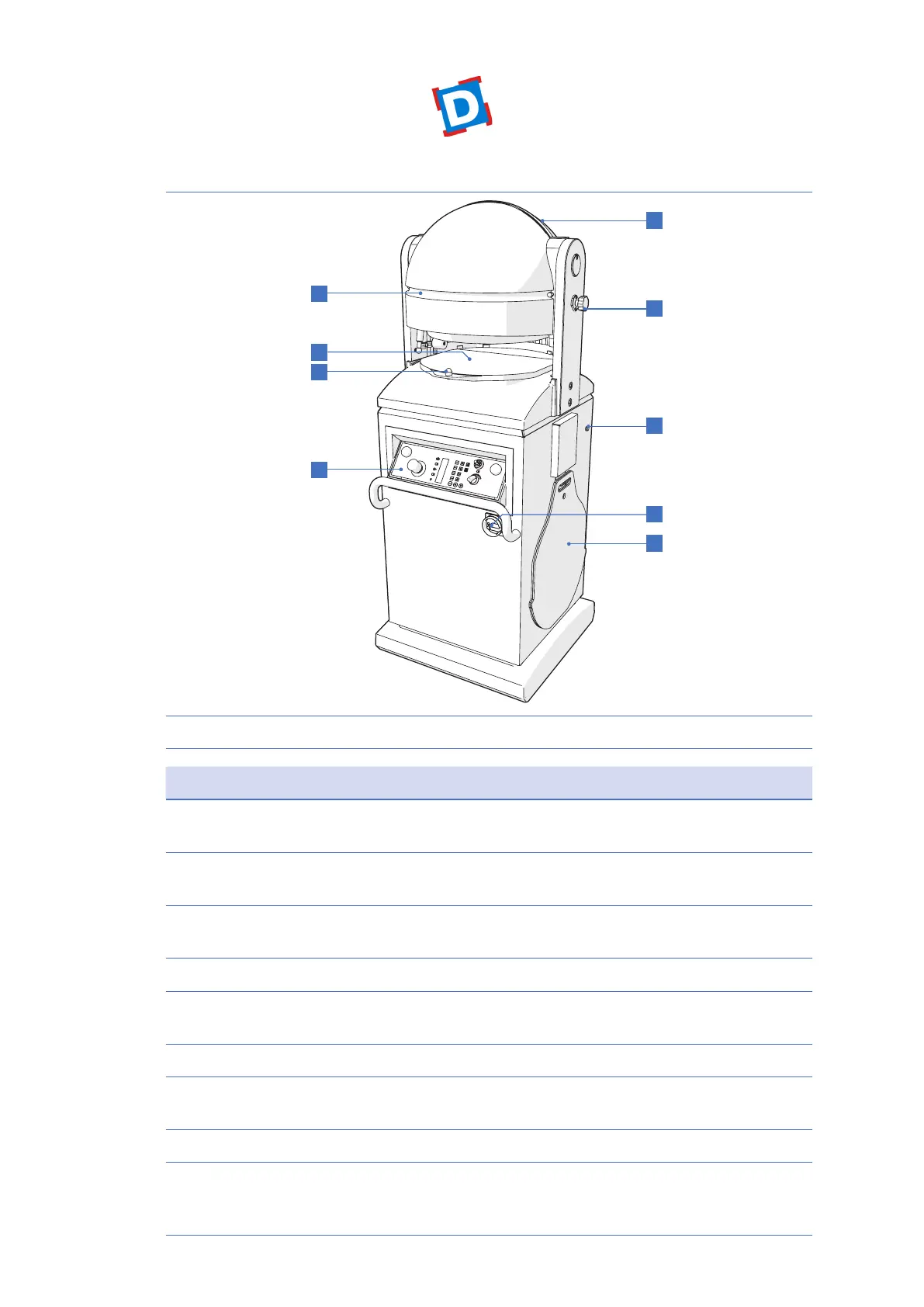

Figuur 1 Belangrijkste onderdelen
No. Onderdeel Functie
1 Voorkap De voorkap schermt de verdeelschijf en het verdeelmes
af.
2 Opboltafel De opboltafel ondersteunt de opbolplaat tijdens de
verwerking door de machine.
3 Centreerpen De centreerpen vergrendelt de opbolplaat tijdens de
verwerking door de machine.
4 Bedieningspaneel De machine wordt bediend door het bedieningspaneel.
5 Achterkap De achterkap schermt de verdeelschijf en het verdeelmes
af.
6 Vergrendelpen De vergrendelpen vergrendelt de verdeelschijf.
7 Zeskantbout voor
v-snaarspanning
Met behulp van de meegeleverde sleutel kan de spanning
van de v-snaar aangepast worden.
8 Hoofdschakelaar De hoofdschakelaar schakelt de machine in en uit.
9 Opbolplaat De opbolplaat wordt op de opboltafel geplaatst met een
uitgespreid deegstuk. Na verwerking wordt de opbolplaat
verwijderd en is het deeg verdeeld en opgebold.
