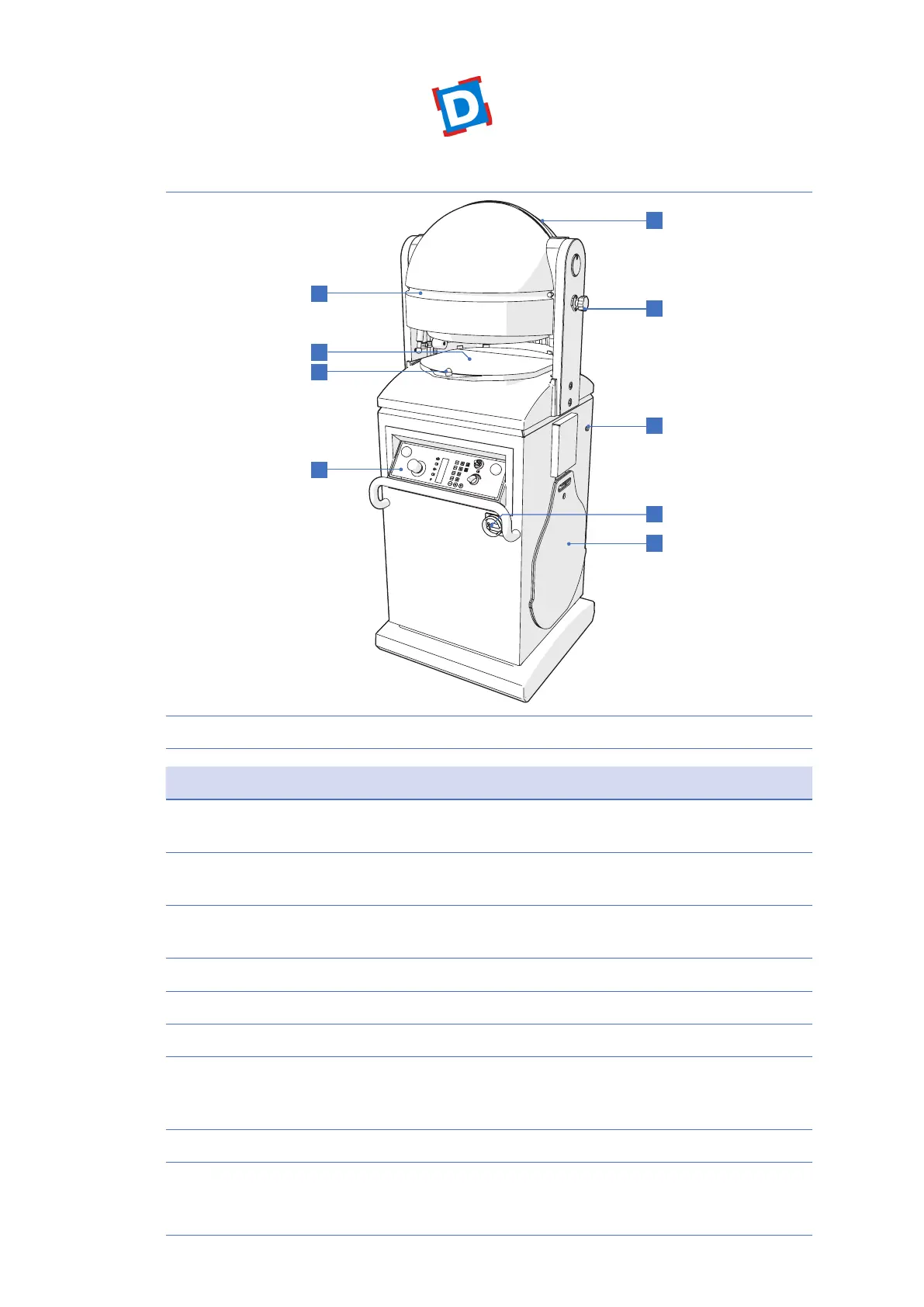

Abbildung 1 Wichtige Komponenten
Nr. Komponente Funktion
1 vordere Abdeckung Die vordere Haube schirmt die Teilscheibe und das Teilmesser
ab.
2 Rundwirktisch Der Rundwirktisch trägt die Rundwirkplatte während der
Verarbeitung des Teiglings.
3 Zentrierstift Der Zentrierstift verriegelt die Rundwirkplatte während der
Verarbeitung des Teiglings.
4 Bedienfeld Über das Bedienfeld wird die Maschine bedient.
5 Hintere Abdeckung Die hintere Haube schirmt die Teilscheibe und das Teilmesser ab.
6 Sicherungsstift Der Riegelstift verriegelt die Teilscheibe.
7 Sechskantschraube
zum Spannen des
Keilriemens
Mithilfe des mitgelieferten Schlüssels kann die Spannung des
Keilriemens justiert werden.
8 Hauptschalter Der Hauptschalter dient zum Ein- und Ausschalten der Maschine.
9 Rundwirkplatte Die Rundwirkplatte wird auf den Rundwirktisch mit dem
ausgebreiteten Teigling gelegt. Nach dem Rundwirken wird die
Rundwirkplatte wieder entfernt.
