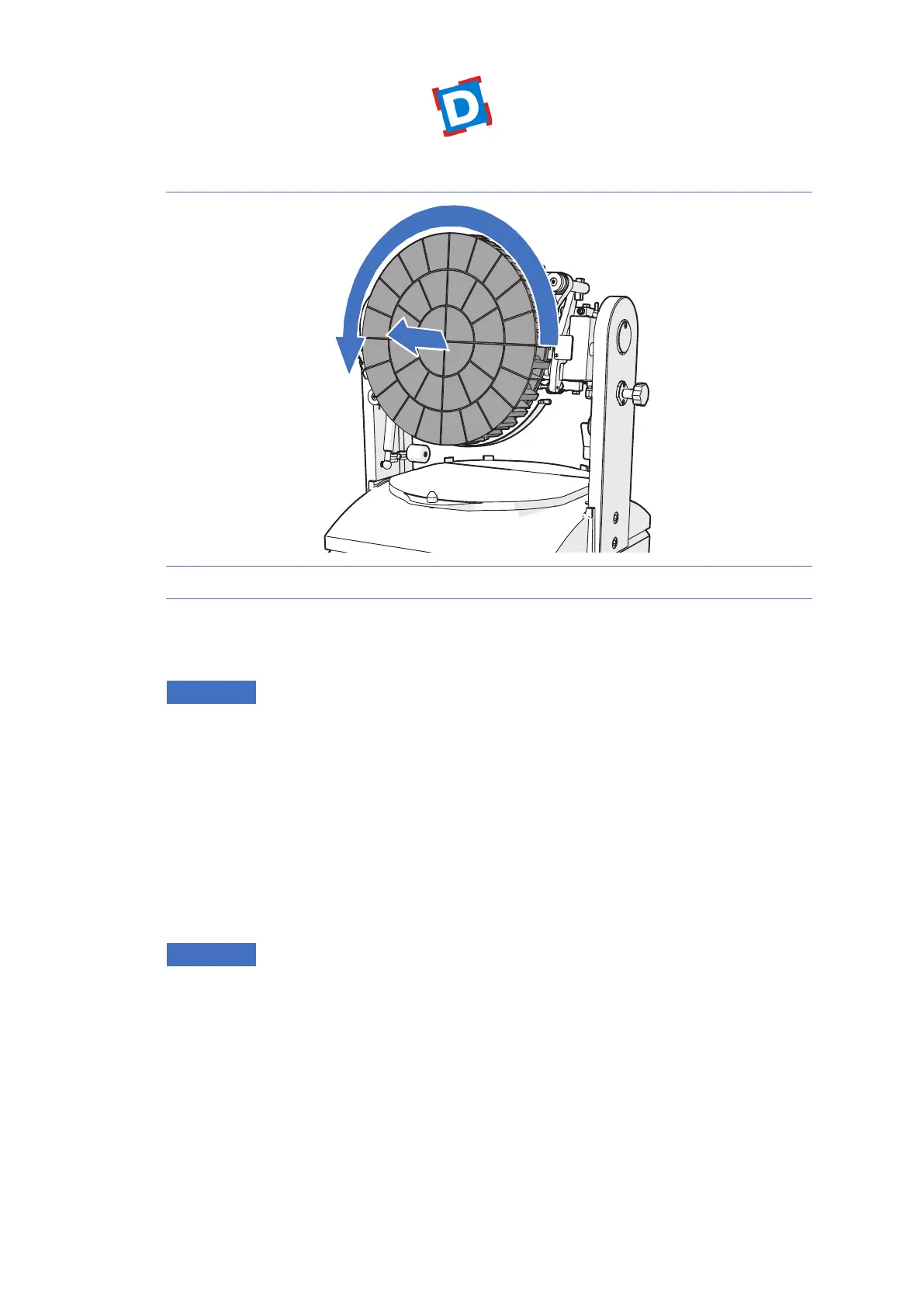

Abbildung t Teilscheibe drehen
9. Drehen Sie die Teilscheibe gegen den Uhrzeigersinn hinein. Siehe Abbildung 14.
10. Ziehen Sie die Scheibe zu sich hin.
ACHTUNG
Die Teilscheibe wiegt ca. 13 kg.
11. Setzen Sie eine andere Teilscheibe bzw. eine Scheibe eines anderen Typs ein.
12. Drehen Sie die Teilscheibe im Uhrzeigersinn.
13. LösenSiediebeidenGrie,indemSiesienachaußendrücken.
14. DrehenSiediebeidenausgeklapptenGrienachinnenaufdieTeilscheibezu.
15. Setzen Sie die beiden Riegelstifte der Teilscheibe ein.
16. Setzen Sie den Pressring ein, indem Sie ihn im Uhrzeigersinn drehen.
17. Kippen Sie die Teilscheibe nach unten.
18. Drücken Sie den Riegelstift wieder hinein.
19. Bringen Sie die vordere und hintere Haube wieder an.
ACHTUNG
Wenn die neu eingesetzte Teilscheibe eine andere Teilung aufweist, muss auch die Rundwirkplatte
entsprechend ausgetauscht werden.
