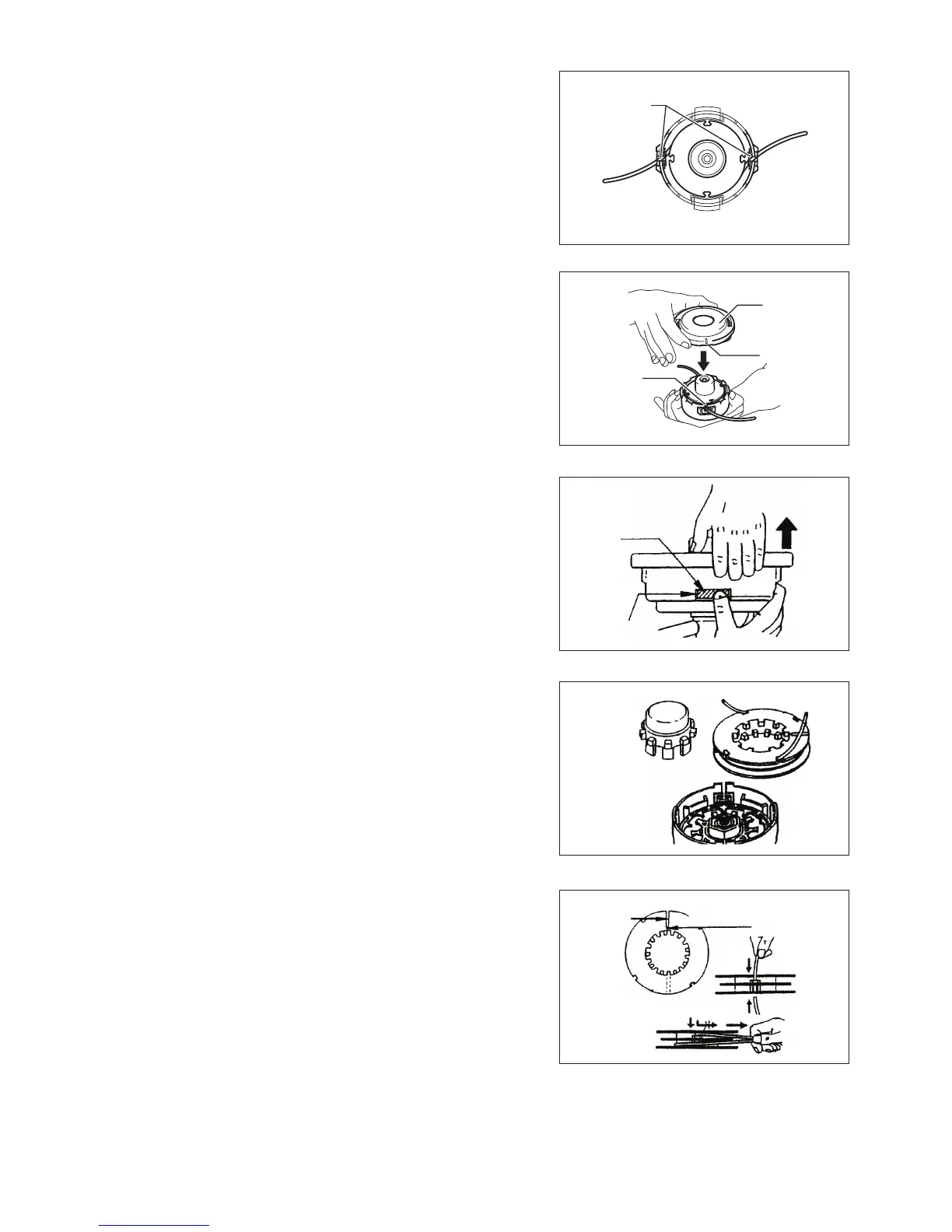

Montieren Sie die Spule in das Gehäuse, sodass die Kerben und Vorsprünge an
der Spule mit denen im Gehäuse übereinstimmen. Die Seite mit den Buchstaben
der Spule muss nach oben zeigen, sodass die Buchstaben sichtbar sind. Haken Sie
nun die Enden des Fadens aus ihrer vorübergehenden Positionen aus, und führen
Sie den Faden durch die Fadenführungen, sodass die Fäden aus dem Gehäuse
herausragen.
Richten Sie den Vorsprung an der Unterseite der Abdeckung an den Schlitzen der
Fadenführungen aus.
Drücken Sie dann die Abdeckung fest auf das Gehäuse. Vergewissern Sie sich,
dass die Laschen richtig in der Abdeckung sitzen.
Ersetzen des Nylonfadens (ULTRA AUTO)
1. Schieben Sie die Abdeckung vom Gehäuse; drücken Sie dazu die zwei
Haltelaschen der Abdeckung, die sich am Gehäuse gegenüber liegen.
2. Nehmen Sie Stoßknauf und Spule vom Gehäuse ab.
3. Führen Sie jedes der Enden der zwei Schneidfäden durch die Löcher im
Innersten des Schlitzes an einem der Spulenaußenansche. Führen Sie die
Fäden in die Spulennuten durch die einzelnen Schlitze an den Flanschen.
Fadenführung
Abdeckung
Vorsprung
Schlitz für
Fadenführung
Abziehen
Haltelasche der
Abdeckung
Stoßknauf
Spule
Schlitz
Am innersten Punkt des
Schlitzes ist ein Loch.
