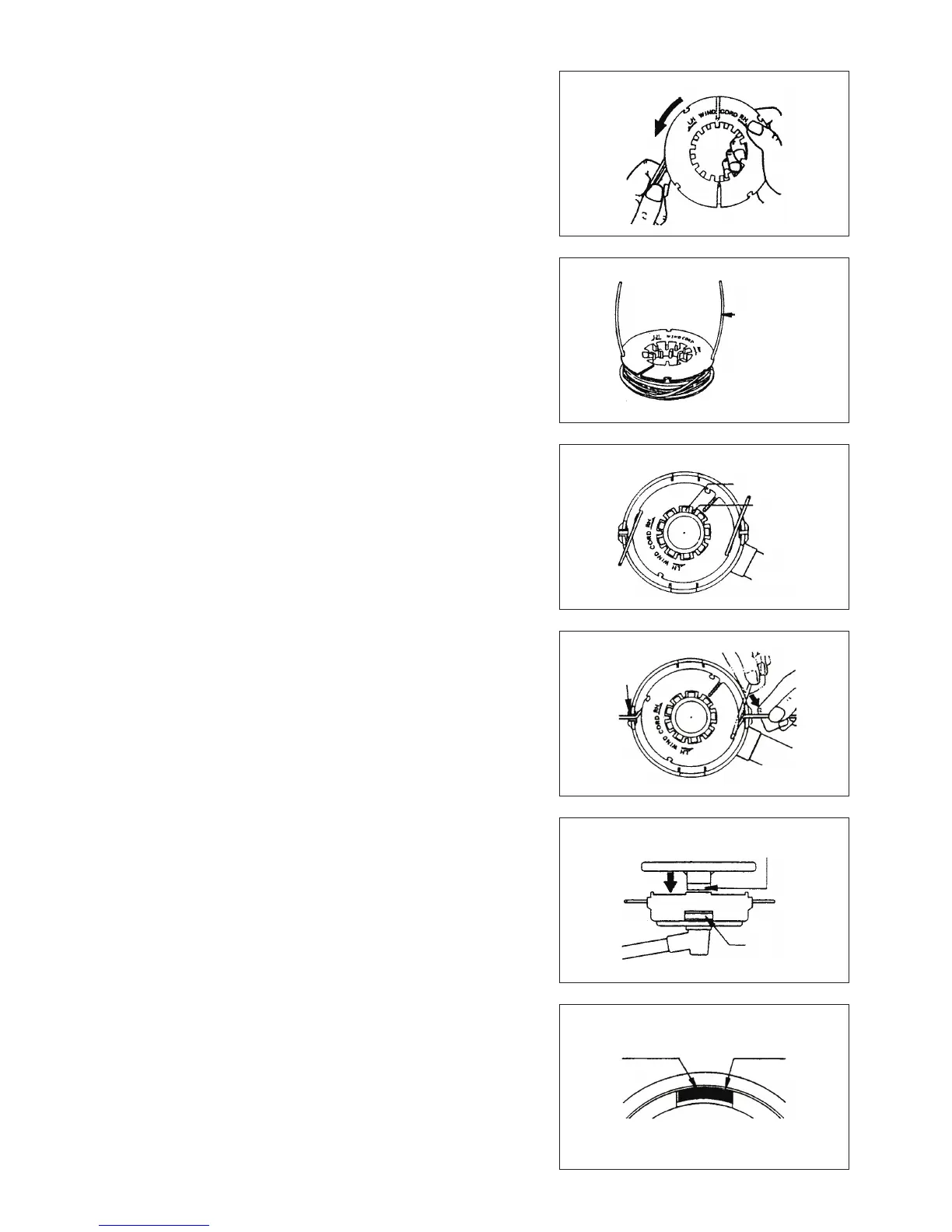

4. Winden Sie die Fäden fest in der abgebildeten Richtung (Linkshanddrehung
(LH), durch Pfeil auf dem Flansch gekennzeichnet). Überkreuzen Sie die Fäden
nicht.
5. Winden Sie etwa 100 mm des Fadens um die Spule und lassen Sie die Enden
vorübergehend in der Einkerbung an der Seite der Spule eingehängt.
6. Setzen Sie den Stoßknauf auf die Gehäusemitte auf und positionieren Sie den
Knauf so, dass er sich frei nach oben und unten gegen die Federspannung
bewegen kann. Setzen Sie die Spule in das Gehäuse ein und richten Sie die
Zähne der Spule und des Knaufs zueinander aus.
7. Führen Sie die Schneidfäden durch den Schlitz für Fadenführung ein.
8. Stecken Sie die Abdeckung auf das Gehäuse, richten Sie die Laschen an
der Abdeckung und am Gehäusefenster aus. Stellen Sie sicher, dass die
Abdeckung exakt am Gehäuse gesichert ist. Die Außenkante der Haltelasche
der Abdeckung und die Außenäche des Gehäuses müssen bündig
abschließen.
In LH-Richtung
100 mm von den
Einkerbungen
Zähne des
Stoßknaufs
Zähne der
Spule
Haltelasche der
Abdeckung
Gehäusefenster
Außenkante der
Haltelasche der
Abdeckung
Außenfläche des
Gehäuses
61
Fest Anziehen
