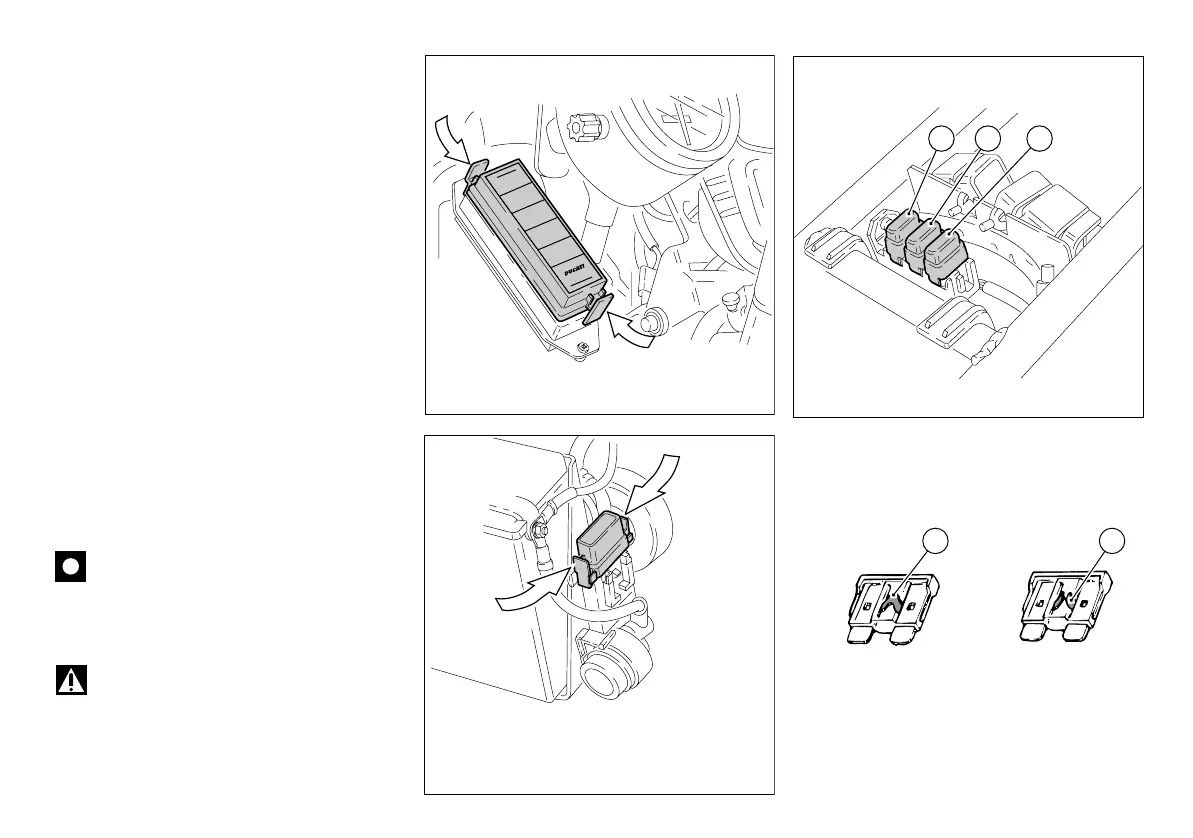

SICHERUNGEN (Abb. 20.1)
Der Hauptsicherungskasten befindet sich auf der
linken Rahmenseite hinter dem Scheinwerfer.
Um an diesen Kasten gelangen zu können,
müssen Sie die linke seitliche Schutzabdeckung,
so wie auf Seite 169 beschrieben, abnehmen.
Die verwendeten Sicherungen sind nach dem
Abnehmen des Schutzdeckels zugänglich. Auf
diesem Deckel ist die Einbauordnung und der
jeweilige Wert im Ampere angegeben. Es sind
insgesamt 5 Sicherungen an die Anlage
geschlossen. Drei davon sind Ersatzsicherungen.
Zum Schutz der Relais in der Einspritzanlage
wurden drei Sicherungen (Abb. 20.2)
vorgesehen, die sich hinter dem Steuergehäuse
der Einspritzung befinden und die folgenden
Werte aufweisen: (1) 7,5 A; (2) 20 A; (3) 7,5 A.
Die Sicherung auf der Batterieseite (Abb. 20.3)
sorgt für den Schutz des elektronischen Reglers.
Um an diese Sicherung gelangen zu können,
müssen Sie dessen Schutzkappe abnehmen.
Eine durchgebrannte Sicherung ist anhand einer
Unterbrechung des Glühdrahts ihres inneren
Leiters erkennbar (A, Abb. 20.4).
Wichtig
Um eventuelle Kurzschlüsse zu
vermeiden, müssen die Austauscharbeiten der
Sicherungen unter Bedingung eines auf OFF
stehenden Zündschlüssels erfolgen.
Achtung
Verwenden Sie niemals eine Sicherung mit
Leistungen, die von den festgelegten Werten
abweicht. Eine mangelnde Beachtung dieser
Vorschrift kann eine Beschädigung des
elektrischen Systems oder gar einen Brand zur
Folge haben.
