Ducati ST2 User Manual

77
fig. 16.2
B
A
fig. 16.1
1
2
3
4
6
5
7
8

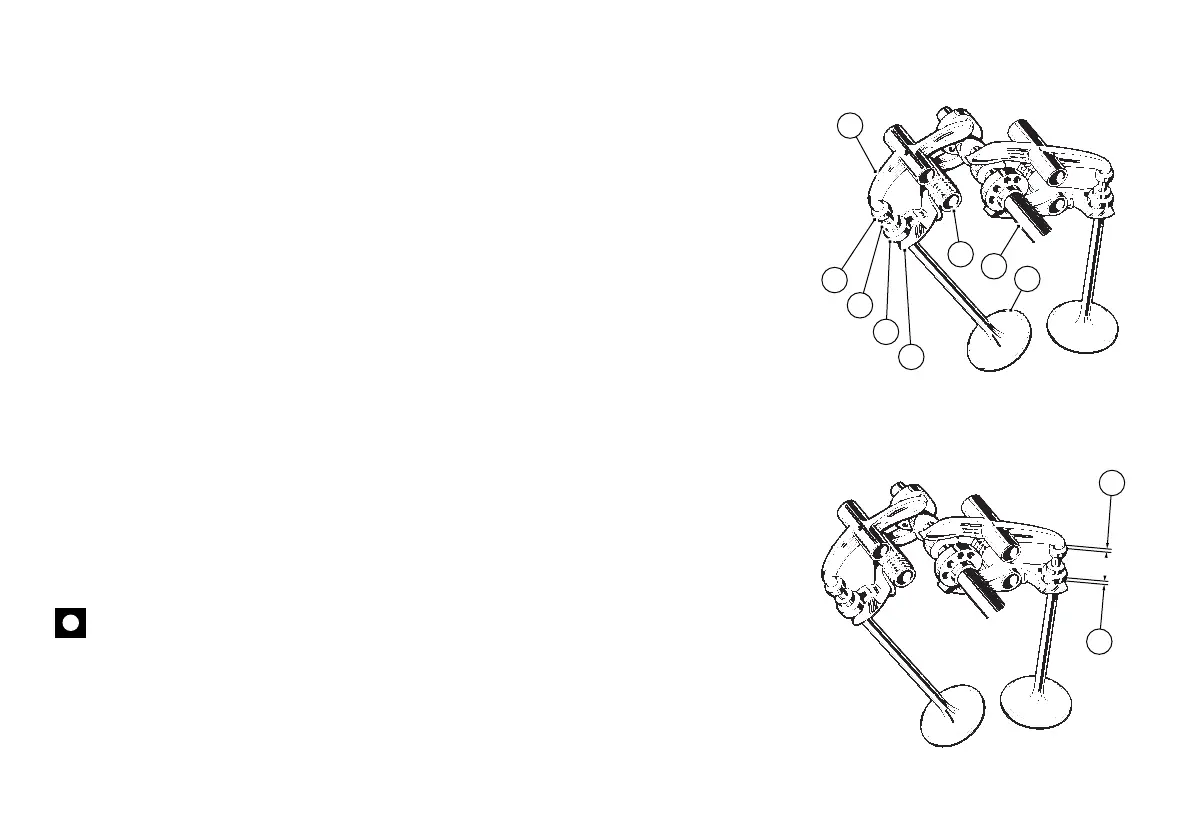

DESMODROMISCHE VENTILSTEUERUNG
(Abb. 16.2)
1) Öffnungsschlepphebel (oder oberer
Kipphebel).
2) instellscheibe des Schlepphebels.
3) Halbringe.
4) Einstellscheibe des Schließkipphebels (oder
unterer Kipphebel).
5) Rückholfeder des Schließkipphebels.
6) Schließkipphebel (oder unterer Kipphebel).
7) Nockenwelle.
8) Ventil.
VENTILSTEUERUNGSDATEN (Abb. 16.2)
Bei kaltem Motor muß sich das Betriebsspiel der
Ventilstössel folgendermaßen zeigen:
A) Öffnungskipphebel
Einlaß:
0,10÷ 0,12 mm
Auslaß:
0,12÷ 0,15 mm
B) Schliesskipphebel
Einlaß und Auslaß:
0,03÷ 0,05 mm
Wichtig
Das Betriebsspiel der Ventilstössel stellt
einen besonders wichtigen Parameter im
Hinblick auf die Garantie der Leistungen und der
Lebensdauer des Motors Ihres Motorrads dar.
Wenden Sie sich daher an die
Kundendienststellen der Ducati, um dort, in
regelmäßigen Zeitabständen, diese Einstellung
durchführen zu lassen.
3a_st2.pm6 20-10-2009, 10:1577

Ducati ST2 Specifications

General

Displacement	944 cc
Bore x Stroke	94 mm x 68 mm
Transmission	6-speed
Fuel System	Electronic fuel injection
Frame	Tubular steel trellis
Rear Brakes	245 mm disc, 2-piston caliper
Front Tyre	120/70 ZR 17
Rear Tyre	170/60 ZR 17
Wheelbase	1430 mm
Seat Height	820 mm
Power	83 hp @ 8500 rpm
Torque	84 Nm @ 6500 rpm
Front Brakes	2 x 320 mm discs, 4-piston calipers
Fuel Capacity	21 liters
Engine Type	L-twin, 4-valve per cylinder, desmodromic
Rear Suspension	Progressive linkage with adjustable monoshock
