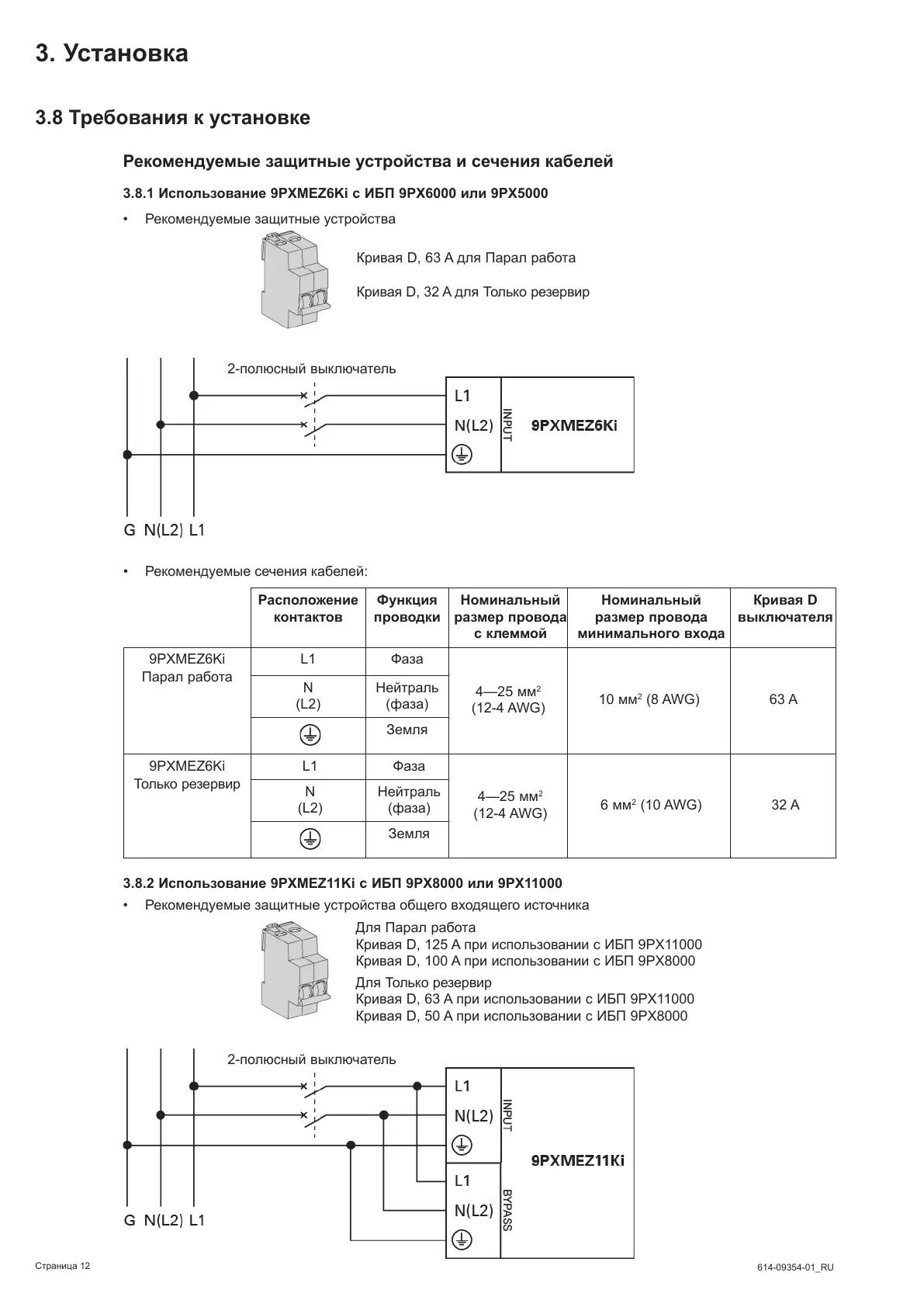

3.8 Требования к установке
Рекомендуемые защитные устройства и сечения кабелей
3.8.1 Использование 9PXMEZ6Ki с ИБП 9PX6000 или 9PX5000
• Рекомендуемые защитные устройства
Кривая D, 63 A для Парал работа
Кривая D, 32 A для Только резервир
2-полюсный выключатель
• Рекомендуемые сечения кабелей:
Расположение
контактов
Функция
проводки
Номинальный
размер провода
с клеммой
Номинальный
размер провода
минимального входа
Кривая D
выключателя
9PXMEZ6Ki
Парал работа
L1 Фаза
4—25 мм
2
(12-4 AWG)
10 мм
2
(8 AWG) 63 A
N
(L2)
Нейтраль
(фаза)
Земля
9PXMEZ6Ki
Только резервир
L1 Фаза
4—25 мм
2
(12-4 AWG)
6 мм
2
(10 AWG) 32 A
N
(L2)
Нейтраль
(фаза)
Земля
3.8.2 Использование 9PXMEZ11Ki с ИБП 9PX8000 или 9PX11000
• Рекомендуемые защитные устройства общего входящего источника
Для Парал работа
Кривая D, 125 A при использовании с ИБП 9PX11000
Кривая D, 100 A при использовании с ИБП 9PX8000
Для Только резервир
Кривая D, 63 A при использовании с ИБП 9PX11000
Кривая D, 50 A при использовании с ИБП 9PX8000
2-полюсный выключатель
