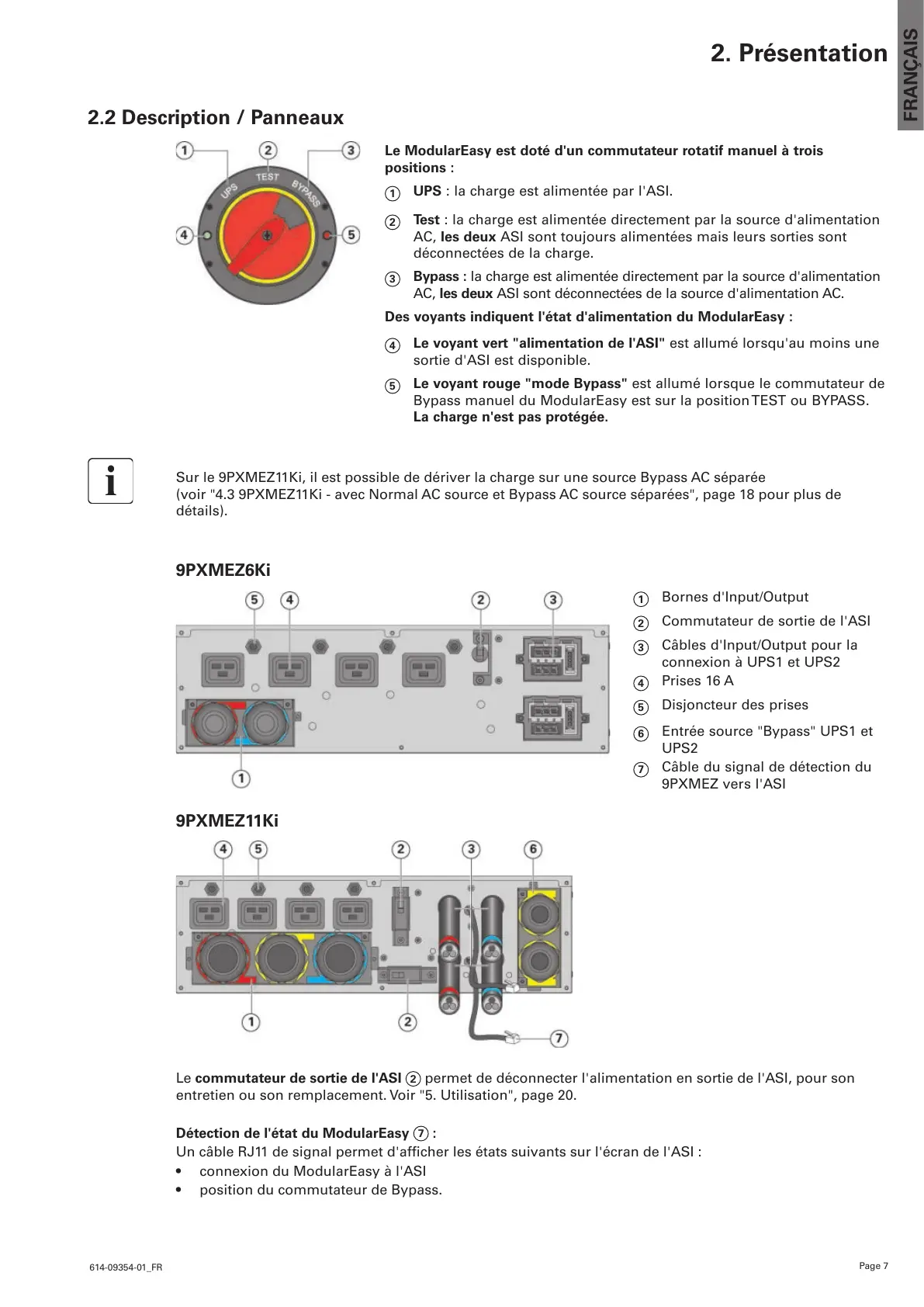

2. Présentation
2.2 Description / Panneaux
Le ModularEasy est doté d'un commutateur rotatif manuel à trois
positions:
1
UPS:lachargeestalimentéeparl'ASI.
2
Test:lachargeestalimentéedirectementparlasourced'alimentation
AC, les deux ASI sont toujours alimentées mais leurs sorties sont
déconnectées de la charge.
3
Bypass: la charge est alimentée directement par la source d'alimentation
AC, les deux ASI sont déconnectées de la source d'alimentation AC.
Des voyants indiquent l'état d'alimentation du ModularEasy:
4
Le voyant vert "alimentation de l'ASI" est allumé lorsqu'au moins une
sortie d'ASI est disponible.
5
Le voyant rouge "mode Bypass" est allumé lorsque le commutateur de
Bypass manuel du ModularEasy est sur la position TEST ou BYPASS.
La charge n'est pas protégée.
Sur le 9PXMEZ11Ki, il est possible de dériver la charge sur une source Bypass AC séparée
(voir "4.3 9PXMEZ11Ki - avec Normal AC source et Bypass AC source séparées", page 18 pour plus de
détails).
9PXMEZ6Ki
1
Bornes d'Input/Output
2
Commutateur de sortie de l'ASI
3
Câbles d'Input/Output pour la
connexion à UPS1 et UPS2
4
Prises16A
5
Disjoncteur des prises
6
Entrée source "Bypass" UPS1 et
UPS2
7
Câble du signal de détection du
9PXMEZ vers l'ASI
9PXMEZ11Ki
Le commutateur de sortie de l'ASI
2
permet de déconnecter l'alimentation en sortie de l'ASI, pour son
entretien ou son remplacement. Voir "5. Utilisation", page 20.
Détection de l'état du ModularEasy
7
:
UncâbleRJ11designalpermetd'afcherlesétatssuivantssurl'écrandel'ASI:
• connexionduModularEasyàl'ASI
• positionducommutateurdeBypass.
