Seite 18
614-09354-01_DE

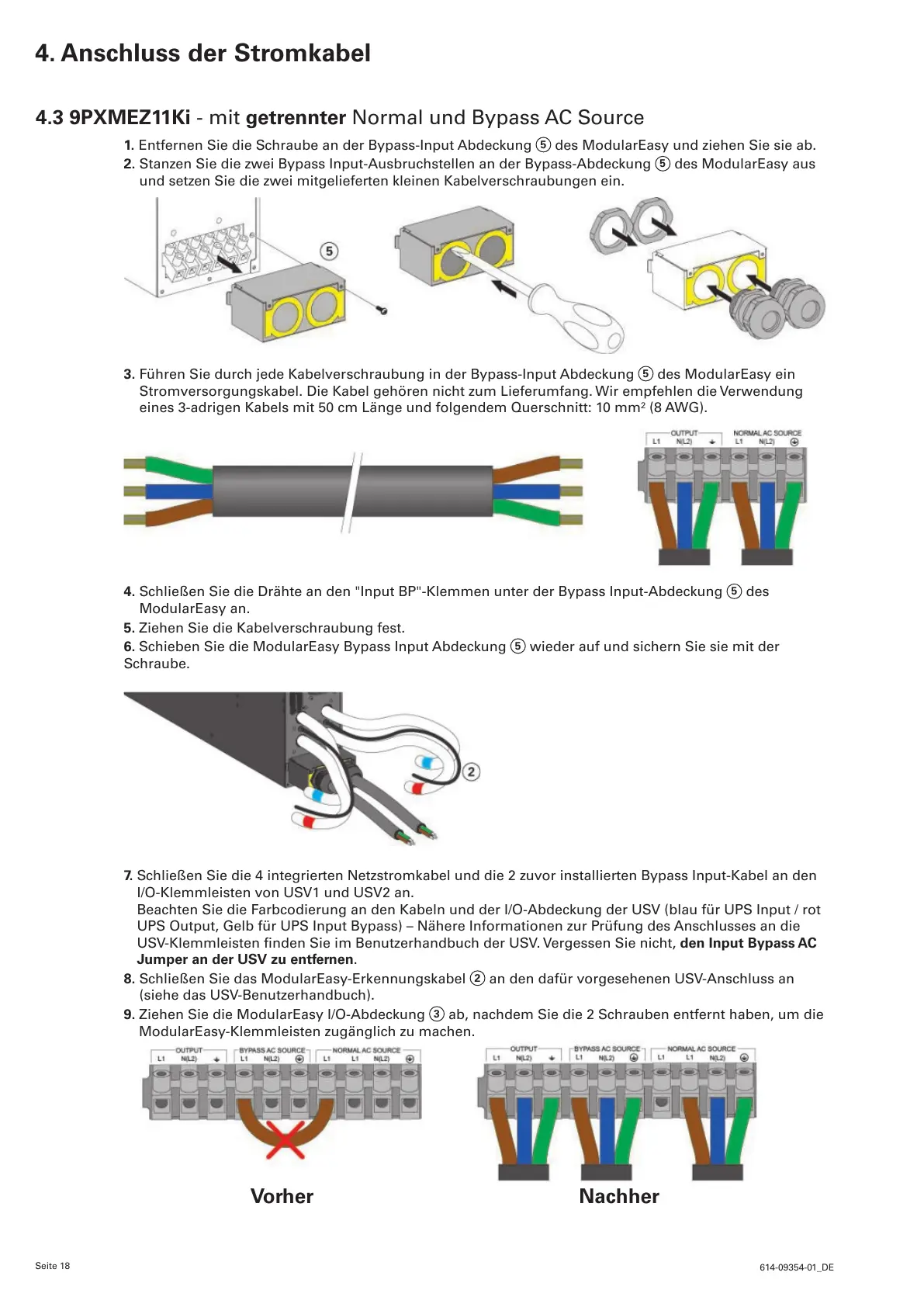

4.3 9PXMEZ11Ki - mit getrennter Normal und Bypass AC Source
1. Entfernen Sie die Schraube an der Bypass-Input Abdeckung
5
des ModularEasy und ziehen Sie sie ab.
2. Stanzen Sie die zwei Bypass Input-Ausbruchstellen an der Bypass-Abdeckung
5
des ModularEasy aus
und setzen Sie die zwei mitgelieferten kleinen Kabelverschraubungen ein.
3. Führen Sie durch jede Kabelverschraubung in der Bypass-Input Abdeckung
5
des ModularEasy ein
Stromversorgungskabel. Die Kabel gehören nicht zum Lieferumfang. Wir empfehlen die Verwendung
eines 3-adrigen Kabels mit 50 cm Länge und folgendem Querschnitt: 10 mm² (8 AWG).
4. Schließen Sie die Drähte an den "Input BP"-Klemmen unter der Bypass Input-Abdeckung
5
des
ModularEasy an.
5. Ziehen Sie die Kabelverschraubung fest.
6. Schieben Sie die ModularEasy Bypass Input Abdeckung
5
wieder auf und sichern Sie sie mit der
Schraube.
7. Schließen Sie die 4 integrierten Netzstromkabel und die 2 zuvor installierten Bypass Input-Kabel an den
I/O-Klemmleisten von USV1 und USV2 an.
Beachten Sie die Farbcodierung an den Kabeln und der I/O-Abdeckung der USV (blau für UPS Input / rot
UPS Output, Gelb für UPS Input Bypass) – Nähere Informationen zur Prüfung des Anschlusses an die
USV-KlemmleistenndenSieimBenutzerhandbuchderUSV.VergessenSienicht,den Input Bypass AC
Jumper an der USV zu entfernen.
8. Schließen Sie das ModularEasy-Erkennungskabel
2
an den dafür vorgesehenen USV-Anschluss an
(siehe das USV-Benutzerhandbuch).
9. Ziehen Sie die ModularEasy I/O-Abdeckung
3
ab, nachdem Sie die 2 Schrauben entfernt haben, um die
ModularEasy-Klemmleisten zugänglich zu machen.
4. Anschluss der Stromkabel
Vorher Nachher
