Страница 18
614-09354-01_RU

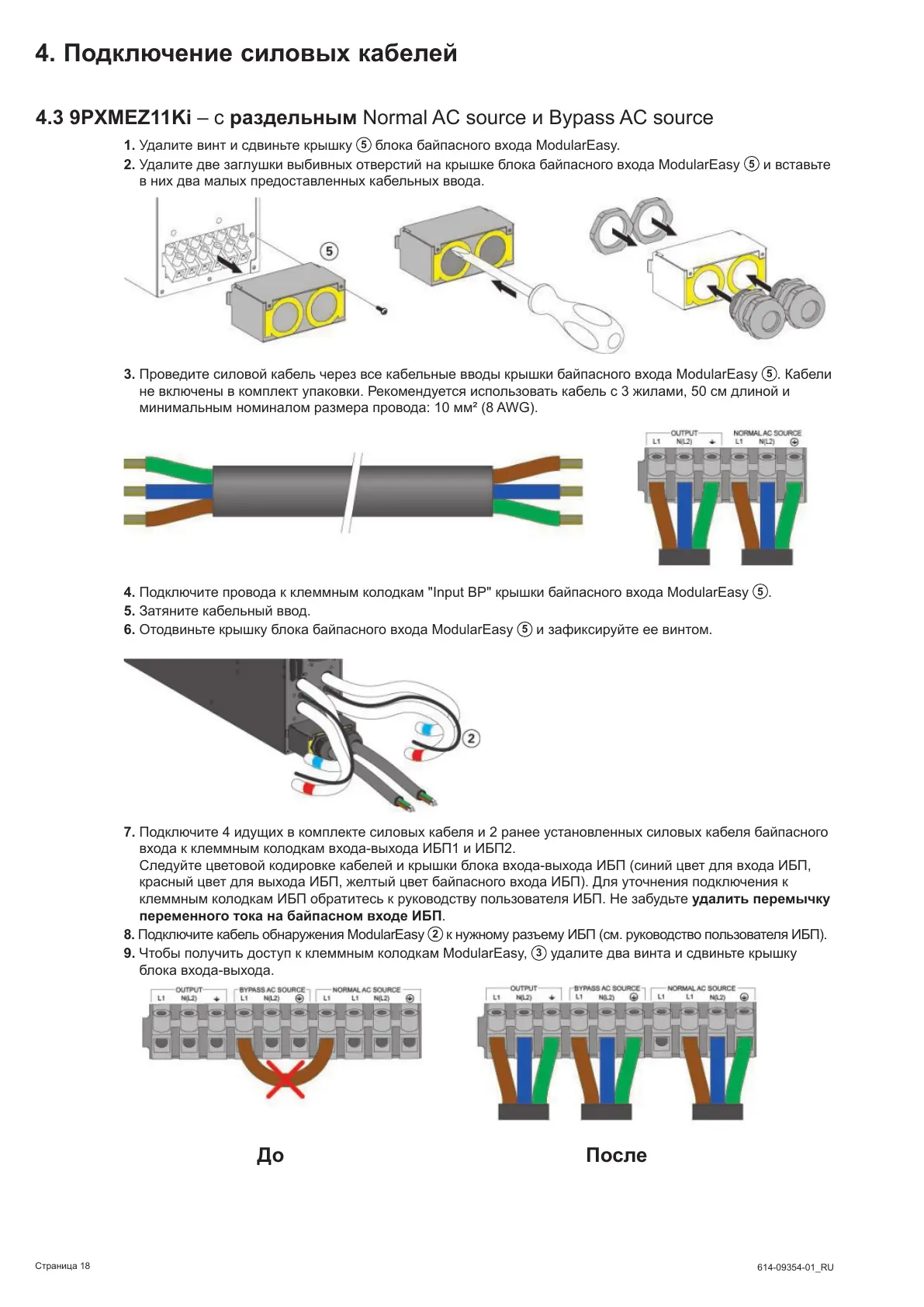

4.3 9PXMEZ11Ki – с раздельным Normal AC source и Bypass AC source
1. Удалите винт и сдвиньте крышку
5
блока байпасного входа ModularEasy.
2. Удалите две заглушки выбивных отверстий на крышке блока байпасного входа ModularEasy
5
и вставьте
в них два малых предоставленных кабельных ввода.
3. Проведите силовой кабель через все кабельные вводы крышки байпасного входа ModularEasy
5
. Кабели
не включены в комплект упаковки. Рекомендуется использовать кабель с 3 жилами, 50 см длиной и
минимальным номиналом размера провода: 10 мм² (8 AWG).
4. Подключите провода к клеммным колодкам "Input BP" крышки байпасного входа ModularEasy
5
.
5. Затяните кабельный ввод.
6. Отодвиньте крышку блока байпасного входа ModularEasy
5
и зафиксируйте ее винтом.
7. Подключите 4 идущих в комплекте силовых кабеля и 2 ранее установленных силовых кабеля байпасного
входа к клеммным колодкам входа-выхода ИБП1 и ИБП2.
Следуйте цветовой кодировке кабелей и крышки блока входа-выхода ИБП (синий цвет для входа ИБП,
красный цвет для выхода ИБП, желтый цвет байпасного входа ИБП). Для уточнения подключения к
клеммным колодкам ИБП обратитесь к руководству пользователя ИБП. Не забудьте удалить перемычку
переменного тока на байпасном входе ИБП.
8. Подключите кабель обнаружения ModularEasy
2
к нужному разъему ИБП (см. руководство пользователя ИБП).
9. Чтобы получить доступ к клеммным колодкам ModularEasy,
3
удалите два винта и сдвиньте крышку
блока входа-выхода.
4. Подключение силовых кабелей
До После
