Eaton 9PX 5000i RT3U Netpack User Manual

Seite 16
614-09354-01_DE

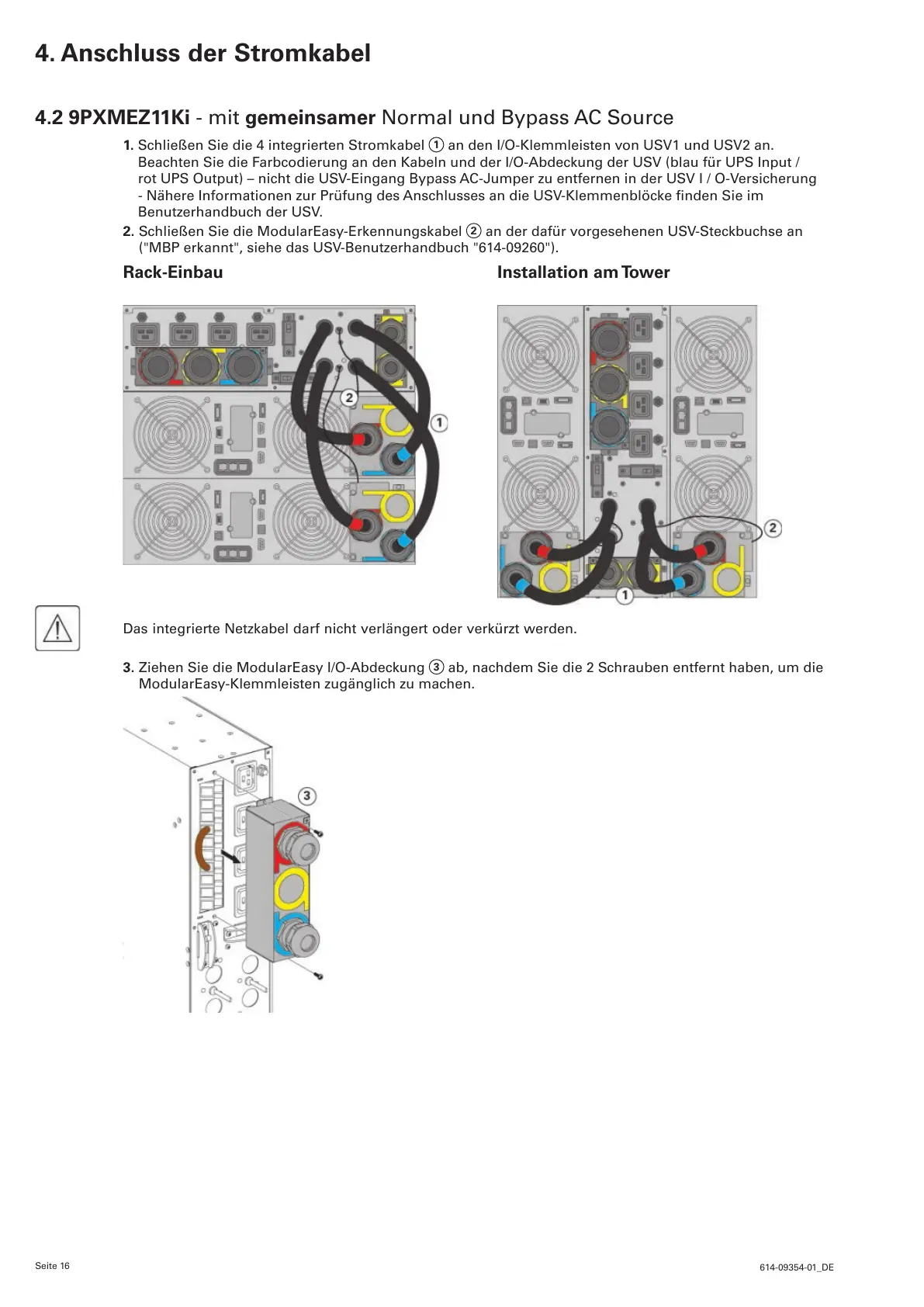

4.2 9PXMEZ11Ki - mit gemeinsamer Normal und Bypass AC Source
1. Schließen Sie die 4 integrierten Stromkabel
1
an den I/O-Klemmleisten von USV1 und USV2 an.
Beachten Sie die Farbcodierung an den Kabeln und der I/O-Abdeckung der USV (blau für UPS Input /
rot UPS Output) – nicht die USV-Eingang Bypass AC-Jumper zu entfernen in der USV I / O-Versicherung
-NähereInformationenzurPrüfungdesAnschlussesandieUSV-KlemmenblöckendenSieim
Benutzerhandbuch der USV.
2. Schließen Sie die ModularEasy-Erkennungskabel
2
an der dafür vorgesehenen USV-Steckbuchse an
("MBP erkannt", siehe das USV-Benutzerhandbuch "614-09260").
Rack-Einbau Installation am Tower
Das integrierte Netzkabel darf nicht verlängert oder verkürzt werden.
3. Ziehen Sie die ModularEasy I/O-Abdeckung
3
ab, nachdem Sie die 2 Schrauben entfernt haben, um die
ModularEasy-Klemmleisten zugänglich zu machen.
4. Anschluss der Stromkabel
