Eaton 9PX 5000i RT3U Netpack User Manual

Seite 17
614-09354-01_DE
DEUTSCH

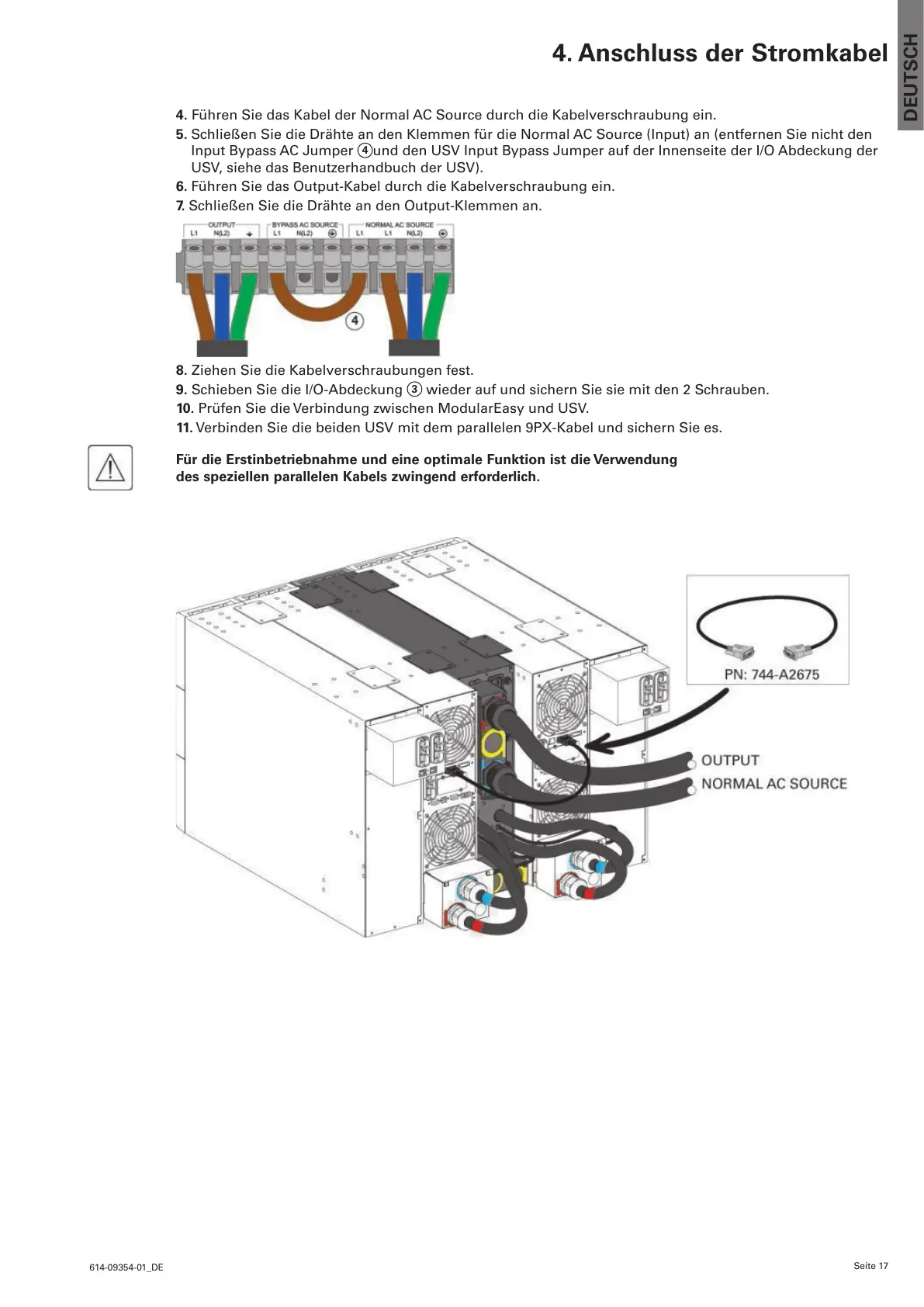

4. Führen Sie das Kabel der Normal AC Source durch die Kabelverschraubung ein.
5. Schließen Sie die Drähte an den Klemmen für die Normal AC Source (Input) an (entfernen Sie nicht den
Input Bypass AC Jumper
4
und den USV Input Bypass Jumper auf der Innenseite der I/O Abdeckung der
USV, siehe das Benutzerhandbuch der USV).
6. Führen Sie das Output-Kabel durch die Kabelverschraubung ein.
7. Schließen Sie die Drähte an den Output-Klemmen an.
8. Ziehen Sie die Kabelverschraubungen fest.
9. Schieben Sie die I/O-Abdeckung
3
wieder auf und sichern Sie sie mit den 2 Schrauben.
10. Prüfen Sie die Verbindung zwischen ModularEasy und USV.
11. Verbinden Sie die beiden USV mit dem parallelen 9PX-Kabel und sichern Sie es.
Für die Erstinbetriebnahme und eine optimale Funktion ist die Verwendung
des speziellen parallelen Kabels zwingend erforderlich.
4. Anschluss der Stromkabel

Eaton 9PX 5000i RT3U Netpack Specifications

General

Power Rating	5000 VA / 4500 W
Rack Height	3U
Output Frequency	50/60 Hz
Output Power Factor	0.9
Topology	Double conversion online
Input Frequency	40-70 Hz
Runtime at Half Load	11 minutes
Display	LCD
Form Factor	Rack/Tower
Output Voltage	200/208/220/230/240V
Output Connections	IEC C13, IEC C19
Network Management	Yes, via Network Card
Battery Type	Sealed Lead Acid
Efficiency	Up to 94%
Communication	USB, Serial, Relay
Batteries	Internal
Input Voltage Range	176-276 VAC without derating (100-300 VAC with derating)
