Eaton 9PX 5000i RT3U Netpack User Manual

Страница 16
614-09354-01_RU

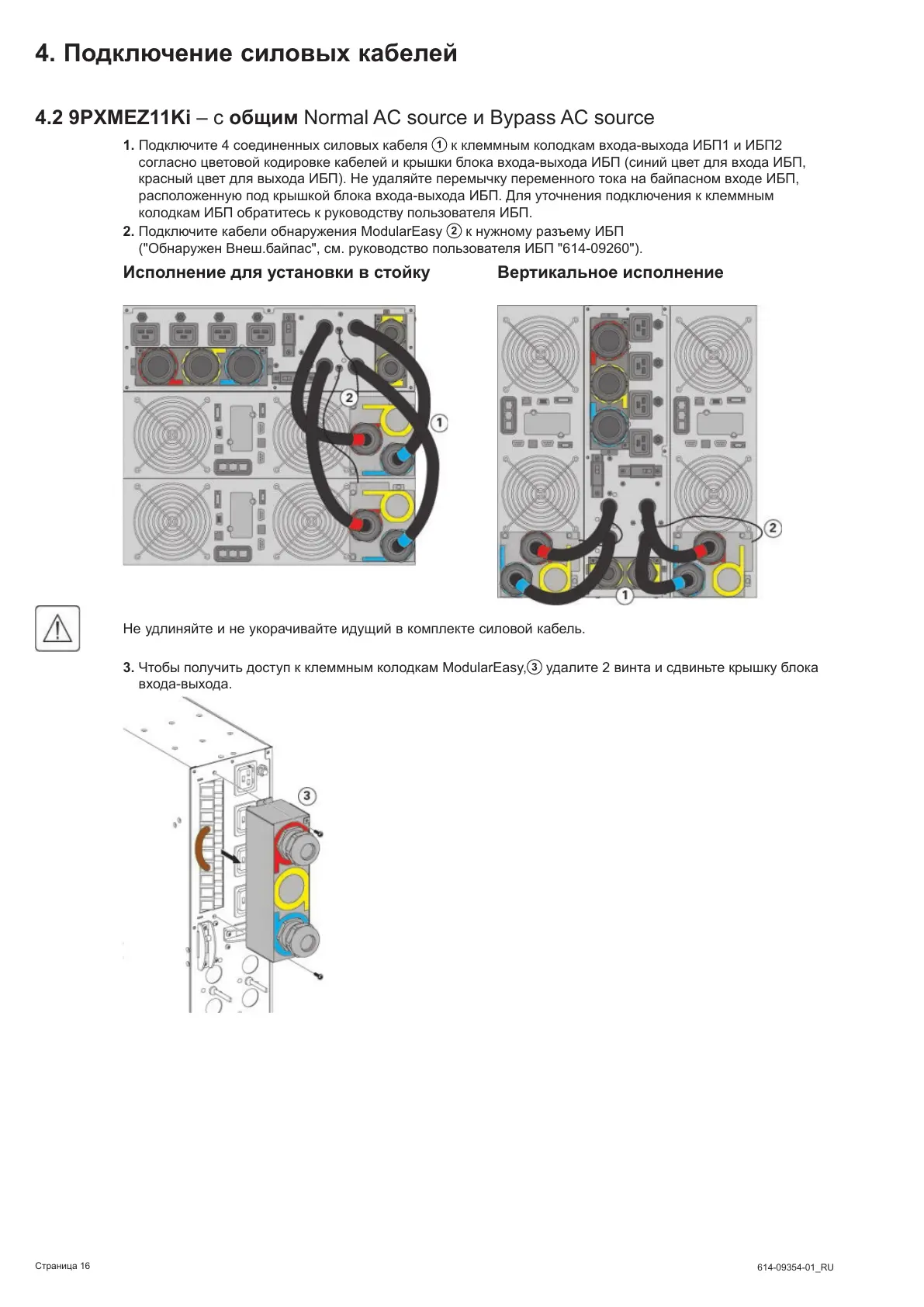

4.2 9PXMEZ11Ki – с общим Normal AC source и Bypass AC source
1. Подключите 4 соединенных силовых кабеля
1
к клеммным колодкам входа-выхода ИБП1 и ИБП2
согласно цветовой кодировке кабелей и крышки блока входа-выхода ИБП (синий цвет для входа ИБП,
красный цвет для выхода ИБП). Не удаляйте перемычку переменного тока на байпасном входе ИБП,
расположенную под крышкой блока входа-выхода ИБП. Для уточнения подключения к клеммным
колодкам ИБП обратитесь к руководству пользователя ИБП.
2. Подключите кабели обнаружения ModularEasy
2
к нужному разъему ИБП
("Обнаружен Внеш.байпас", см. руководство пользователя ИБП "614-09260").
Исполнение для установки в стойку Вертикальное исполнение
Не удлиняйте и не укорачивайте идущий в комплекте силовой кабель.
3. Чтобы получить доступ к клеммным колодкам ModularEasy,
3
удалите 2 винта и сдвиньте крышку блока
входа-выхода.
4. Подключение силовых кабелей

Eaton 9PX 5000i RT3U Netpack Specifications

General

Power Rating	5000 VA / 4500 W
Rack Height	3U
Output Frequency	50/60 Hz
Output Power Factor	0.9
Topology	Double conversion online
Input Frequency	40-70 Hz
Runtime at Half Load	11 minutes
Display	LCD
Form Factor	Rack/Tower
Output Voltage	200/208/220/230/240V
Output Connections	IEC C13, IEC C19
Network Management	Yes, via Network Card
Battery Type	Sealed Lead Acid
Efficiency	Up to 94%
Communication	USB, Serial, Relay
Batteries	Internal
Input Voltage Range	176-276 VAC without derating (100-300 VAC with derating)
