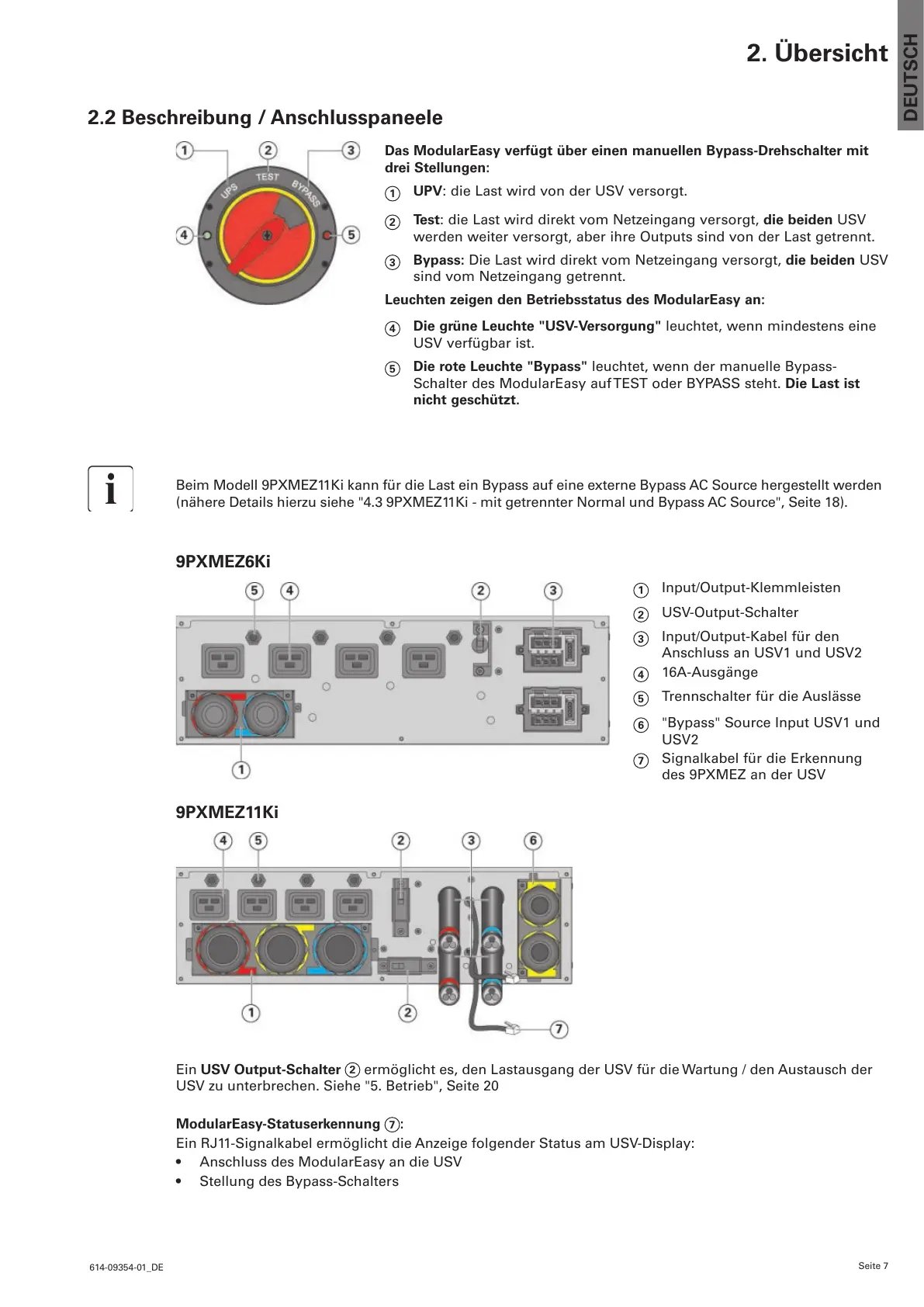

2. Übersicht
2.2 Beschreibung / Anschlusspaneele
Das ModularEasy verfügt über einen manuellen Bypass-Drehschalter mit
drei Stellungen:
1
UPV: die Last wird von der USV versorgt.
2
Test: die Last wird direkt vom Netzeingang versorgt, die beiden USV
werden weiter versorgt, aber ihre Outputs sind von der Last getrennt.
3
Bypass: Die Last wird direkt vom Netzeingang versorgt, die beiden USV
sind vom Netzeingang getrennt.
Leuchten zeigen den Betriebsstatus des ModularEasy an:
4
Die grüne Leuchte "USV-Versorgung" leuchtet, wenn mindestens eine
USV verfügbar ist.
5
Die rote Leuchte "Bypass" leuchtet, wenn der manuelle Bypass-
Schalter des ModularEasy auf TEST oder BYPASS steht. Die Last ist
nicht geschützt.
Beim Modell 9PXMEZ11Ki kann für die Last ein Bypass auf eine externe Bypass AC Source hergestellt werden
(nähere Details hierzu siehe "4.3 9PXMEZ11Ki - mit getrennter Normal und Bypass AC Source", Seite 18).
9PXMEZ6Ki
1
Input/Output-Klemmleisten
2
USV-Output-Schalter
3
Input/Output-Kabel für den
Anschluss an USV1 und USV2
4
16A-Ausgänge
5
Trennschalter für die Auslässe
6
"Bypass" Source Input USV1 und
USV2
7
Signalkabel für die Erkennung
des 9PXMEZ an der USV
9PXMEZ11Ki
Ein USV Output-Schalter
2
ermöglicht es, den Lastausgang der USV für die Wartung / den Austausch der
USV zu unterbrechen. Siehe "5. Betrieb", Seite 20
ModularEasy-Statuserkennung
7
:
Ein RJ11-Signalkabel ermöglicht die Anzeige folgender Status am USV-Display:
• AnschlussdesModularEasyandieUSV
• StellungdesBypass-Schalters
