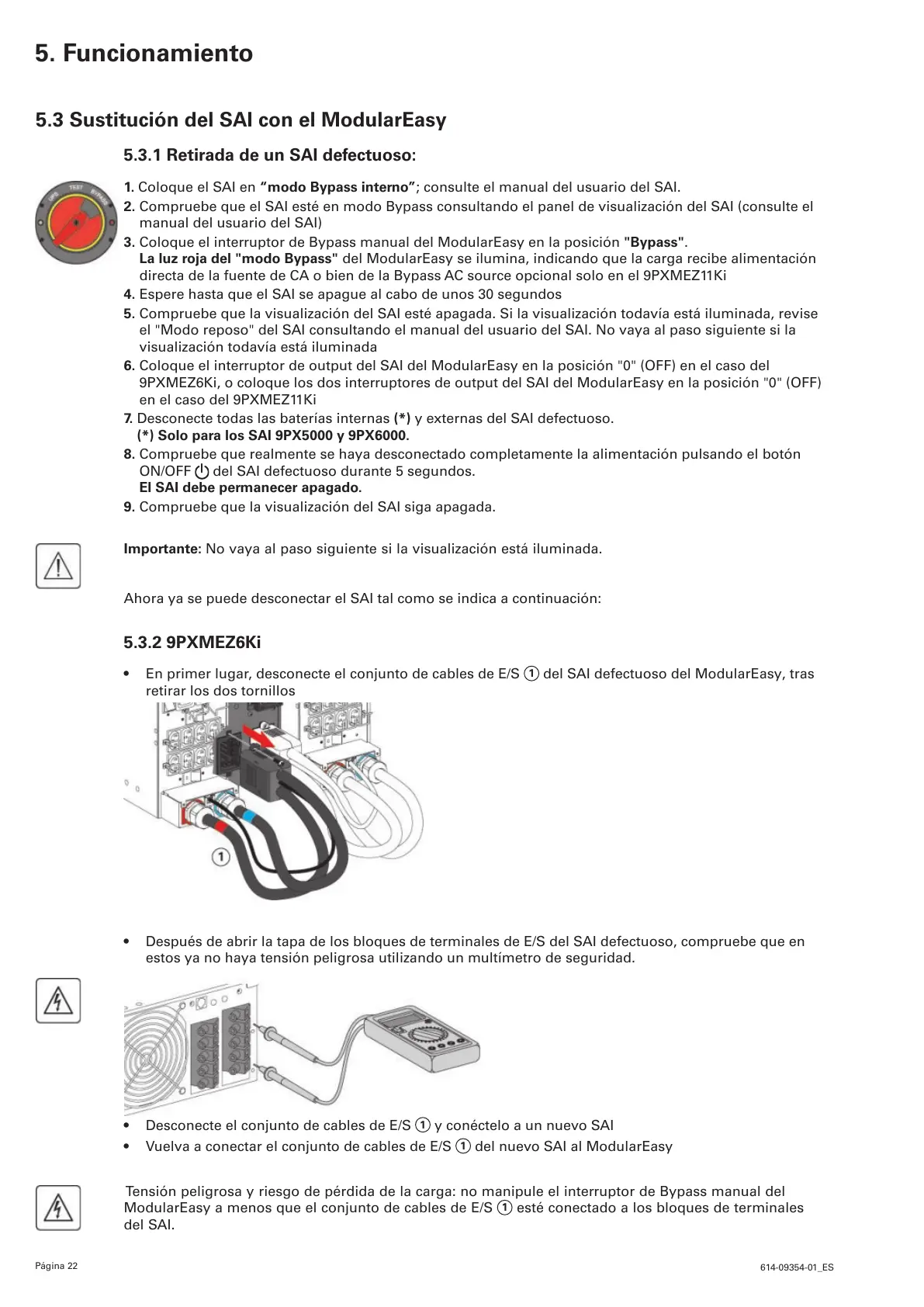

5.3 Sustitución del SAI con el ModularEasy
5.3.1 Retirada de un SAI defectuoso:
1. Coloque el SAI en “modo Bypass interno”; consulte el manual del usuario del SAI.
2. Compruebe que el SAI esté en modo Bypass consultando el panel de visualización del SAI (consulte el
manual del usuario del SAI)
3. Coloque el interruptor de Bypass manual del ModularEasy en la posición "Bypass".
La luz roja del "modo Bypass" del ModularEasy se ilumina, indicando que la carga recibe alimentación
directa de la fuente de CA o bien de la Bypass AC source opcional solo en el 9PXMEZ11Ki
4. Espere hasta que el SAI se apague al cabo de unos 30 segundos
5. Compruebe que la visualización del SAI esté apagada. Si la visualización todavía está iluminada, revise
el "Modo reposo" del SAI consultando el manual del usuario del SAI. No vaya al paso siguiente si la
visualización todavía está iluminada
6. Coloque el interruptor de output del SAI del ModularEasy en la posición "0" (OFF) en el caso del
9PXMEZ6Ki, o coloque los dos interruptores de output del SAI del ModularEasy en la posición "0" (OFF)
en el caso del 9PXMEZ11Ki
7. Desconecte todas las baterías internas (*) y externas del SAI defectuoso.
(*) Solo para los SAI 9PX5000 y 9PX6000.
8. Compruebe que realmente se haya desconectado completamente la alimentación pulsando el botón
ON/OFF
del SAI defectuoso durante 5 segundos.
El SAI debe permanecer apagado.
9. Compruebe que la visualización del SAI siga apagada.
Importante: No vaya al paso siguiente si la visualización está iluminada.
Ahora ya se puede desconectar el SAI tal como se indica a continuación:
5.3.2 9PXMEZ6Ki
• En primer lugar, desconecte el conjunto de cables de E/S
1
del SAI defectuoso del ModularEasy, tras
retirar los dos tornillos
• Después de abrir la tapa de los bloques de terminales de E/S del SAI defectuoso, compruebe que en
estos ya no haya tensión peligrosa utilizando un multímetro de seguridad.
• Desconecte el conjunto de cables de E/S
1
y conéctelo a un nuevo SAI
• Vuelva a conectar el conjunto de cables de E/S
1
del nuevo SAI al ModularEasy
Tensión peligrosa y riesgo de pérdida de la carga: no manipule el interruptor de Bypass manual del
ModularEasy a menos que el conjunto de cables de E/S
1
esté conectado a los bloques de terminales
del SAI.
