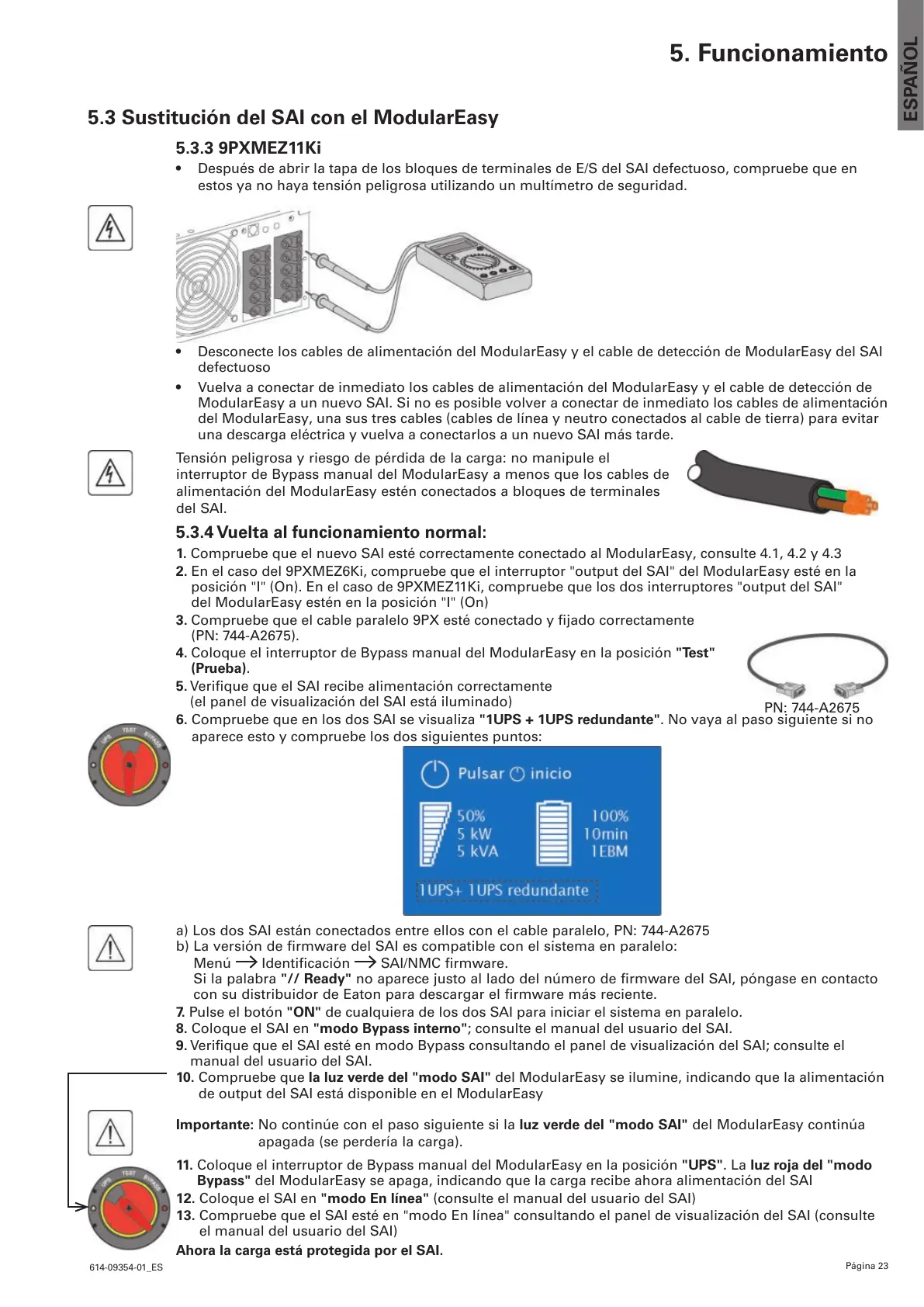

Página 23
614-09354-01_ES
ESPAÑOL
5.3 Sustitución del SAI con el ModularEasy
5.3.3 9PXMEZ11Ki
• Después de abrir la tapa de los bloques de terminales de E/S del SAI defectuoso, compruebe que en
estos ya no haya tensión peligrosa utilizando un multímetro de seguridad.
• Desconecte los cables de alimentación del ModularEasy y el cable de detección de ModularEasy del SAI
defectuoso
• Vuelva a conectar de inmediato los cables de alimentación del ModularEasy y el cable de detección de
ModularEasy a un nuevo SAI. Si no es posible volver a conectar de inmediato los cables de alimentación
del ModularEasy, una sus tres cables (cables de línea y neutro conectados al cable de tierra) para evitar
una descarga eléctrica y vuelva a conectarlos a un nuevo SAI más tarde.
Tensión peligrosa y riesgo de pérdida de la carga: no manipule el
interruptor de Bypass manual del ModularEasy a menos que los cables de
alimentación del ModularEasy estén conectados a bloques de terminales
del SAI.
5.3.4 Vuelta al funcionamiento normal:
1. Compruebe que el nuevo SAI esté correctamente conectado al ModularEasy, consulte 4.1, 4.2 y 4.3
2. En el caso del 9PXMEZ6Ki, compruebe que el interruptor "output del SAI" del ModularEasy esté en la
posición "I" (On). En el caso de 9PXMEZ11Ki, compruebe que los dos interruptores "output del SAI"
del ModularEasy estén en la posición "I" (On)
3. Compruebequeelcableparalelo9PXestéconectadoyjadocorrectamente
(PN: 744-A2675).
4. Coloque el interruptor de Bypass manual del ModularEasy en la posición "Test"
(Prueba).
5.VeriquequeelSAIrecibealimentacióncorrectamente
(el panel de visualización del SAI está iluminado)
6. Compruebe que en los dos SAI se visualiza "1UPS + 1UPS redundante". No vaya al paso siguiente si no
aparece esto y compruebe los dos siguientes puntos:
a) Los dos SAI están conectados entre ellos con el cable paralelo, PN: 744-A2675
b) La versión de firmware del SAI es compatible con el sistema en paralelo:
Menú
Identificación SAI/NMC firmware.
Si la palabra "// Ready"noaparecejustoalladodelnúmerodermwaredelSAI,póngaseencontacto
consudistribuidordeEatonparadescargarelrmwaremásreciente.
7. Pulse el botón "ON" de cualquiera de los dos SAI para iniciar el sistema en paralelo.
8. Coloque el SAI en "modo Bypass interno"; consulte el manual del usuario del SAI.
9.VeriquequeelSAIestéenmodoBypassconsultandoelpaneldevisualizacióndelSAI;consulteel
manual del usuario del SAI.
10. Compruebe que la luz verde del "modo SAI" del ModularEasy se ilumine, indicando que la alimentación
de output del SAI está disponible en el ModularEasy
Importante: No continúe con el paso siguiente si la luz verde del "modo SAI" del ModularEasy continúa
apagada (se perdería la carga).
11. Coloque el interruptor de Bypass manual del ModularEasy en la posición "UPS". La luz roja del "modo
Bypass" del ModularEasy se apaga, indicando que la carga recibe ahora alimentación del SAI
12. Coloque el SAI en "modo En línea" (consulte el manual del usuario del SAI)
13. Compruebe que el SAI esté en "modo En línea" consultando el panel de visualización del SAI (consulte
el manual del usuario del SAI)
Ahora la carga está protegida por el SAI.
5. Funcionamiento
PN: 744-A2675
