Страница 14
614-09354-01_RU
Этот тип соединения должен выполняться квалифицированным электротехническим
персоналом.
Перед подключением удостоверьтесь, что вышестоящее защитное устройство (Normal AC source)
открыто (положение "O" – Off).
Перед тем, как продолжить подключение ModularEasy к ИБП, убедитесь, что ИБП был правильно
выключен (см. руководство пользователя ИБП).
Всегда в первую очередь подключайте заземляющий провод.

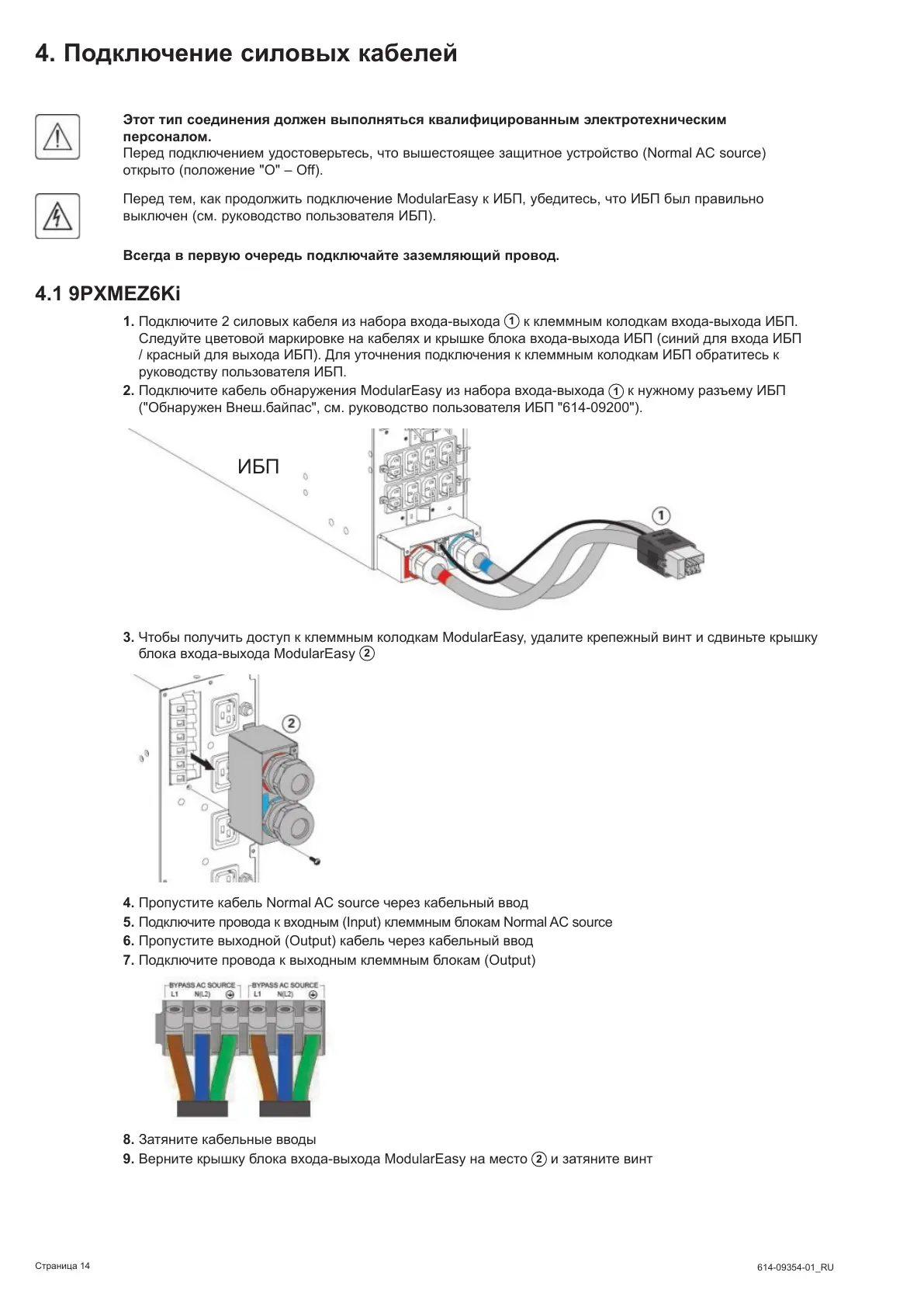

4.1 9PXMEZ6Ki
1. Подключите 2 силовых кабеля из набора входа-выхода
1
к клеммным колодкам входа-выхода ИБП.
Следуйте цветовой маркировке на кабелях и крышке блока входа-выхода ИБП (синий для входа ИБП
/ красный для выхода ИБП). Для уточнения подключения к клеммным колодкам ИБП обратитесь к
руководству пользователя ИБП.
2. Подключите кабель обнаружения ModularEasy из набора входа-выхода
1
к нужному разъему ИБП
("Обнаружен Внеш.байпас", см. руководство пользователя ИБП "614-09200").
3. Чтобы получить доступ к клеммным колодкам ModularEasy, удалите крепежный винт и сдвиньте крышку
блока входа-выхода ModularEasy
2
4. Пропустите кабель Normal AC source через кабельный ввод
5. Подключите провода к входным (Input) клеммным блокам Normal AC source
6. Пропустите выходной (Output) кабель через кабельный ввод
7. Подключите провода к выходным клеммным блокам (Output)
8. Затяните кабельные вводы
9. Верните крышку блока входа-выхода ModularEasy на место
2
и затяните винт
4. Подключение силовых кабелей
ИБП
