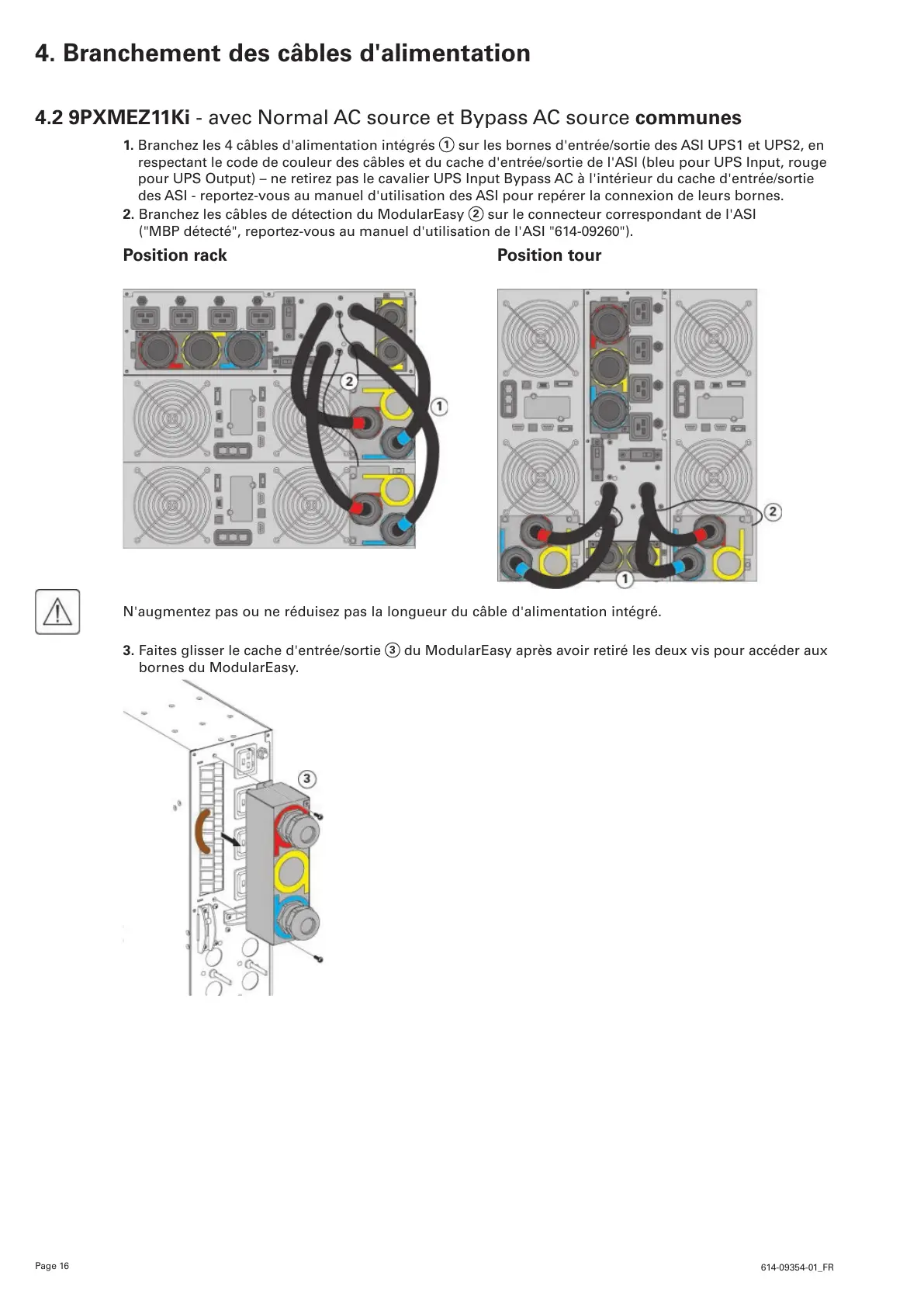

4.2 9PXMEZ11Ki - avec Normal AC source et Bypass AC source communes
1. Branchez les 4 câbles d'alimentation intégrés
1
sur les bornes d'entrée/sortie des ASI UPS1 et UPS2, en
respectant le code de couleur des câbles et du cache d'entrée/sortie de l'ASI (bleu pour UPS Input, rouge
pour UPS Output) – ne retirez pas le cavalier UPS Input Bypass AC à l'intérieur du cache d'entrée/sortie
des ASI - reportez-vous au manuel d'utilisation des ASI pour repérer la connexion de leurs bornes.
2. Branchez les câbles de détection du ModularEasy
2
sur le connecteur correspondant de l'ASI
("MBP détecté", reportez-vous au manuel d'utilisation de l'ASI "614-09260").
Position rack Position tour
N'augmentez pas ou ne réduisez pas la longueur du câble d'alimentation intégré.
3. Faites glisser le cache d'entrée/sortie
3
du ModularEasy après avoir retiré les deux vis pour accéder aux
bornes du ModularEasy.
4. Branchement des câbles d'alimentation
