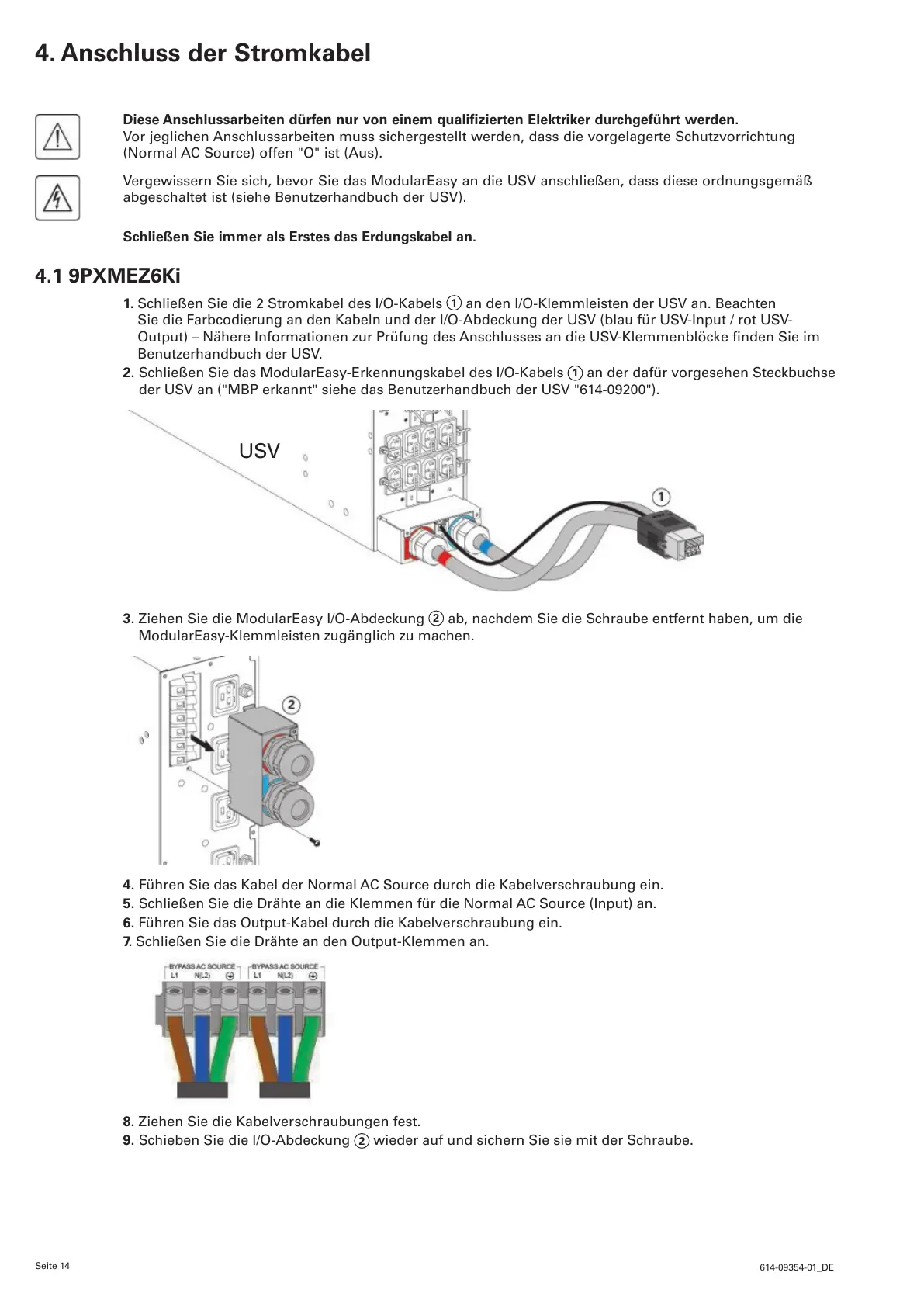

Seite 14
614-09354-01_DE
Diese Anschlussarbeiten dürfen nur von einem qualifizierten Elektriker durchgeführt werden.
Vor jeglichen Anschlussarbeiten muss sichergestellt werden, dass die vorgelagerte Schutzvorrichtung
(Normal AC Source) offen "O" ist (Aus).
Vergewissern Sie sich, bevor Sie das ModularEasy an die USV anschließen, dass diese ordnungsgemäß
abgeschaltet ist (siehe Benutzerhandbuch der USV).
Schließen Sie immer als Erstes das Erdungskabel an.
4.1 9PXMEZ6Ki
1. Schließen Sie die 2 Stromkabel des I/O-Kabels
1
an den I/O-Klemmleisten der USV an. Beachten
Sie die Farbcodierung an den Kabeln und der I/O-Abdeckung der USV (blau für USV-Input / rot USV-
Output)–NähereInformationenzurPrüfungdesAnschlussesandieUSV-KlemmenblöckendenSieim
Benutzerhandbuch der USV.
2. Schließen Sie das ModularEasy-Erkennungskabel des I/O-Kabels
1
an der dafür vorgesehen Steckbuchse
der USV an ("MBP erkannt" siehe das Benutzerhandbuch der USV "614-09200").
3. Ziehen Sie die ModularEasy I/O-Abdeckung
2
ab, nachdem Sie die Schraube entfernt haben, um die
ModularEasy-Klemmleisten zugänglich zu machen.
4. Führen Sie das Kabel der Normal AC Source durch die Kabelverschraubung ein.
5. Schließen Sie die Drähte an die Klemmen für die Normal AC Source (Input) an.
6. Führen Sie das Output-Kabel durch die Kabelverschraubung ein.
7. Schließen Sie die Drähte an den Output-Klemmen an.
8. Ziehen Sie die Kabelverschraubungen fest.
9. Schieben Sie die I/O-Abdeckung
2
wieder auf und sichern Sie sie mit der Schraube.
4. Anschluss der Stromkabel
USV
