Eaton 9PX 5000i RT3U Netpack User Manual

Seite 13
614-09354-01_DE
DEUTSCH

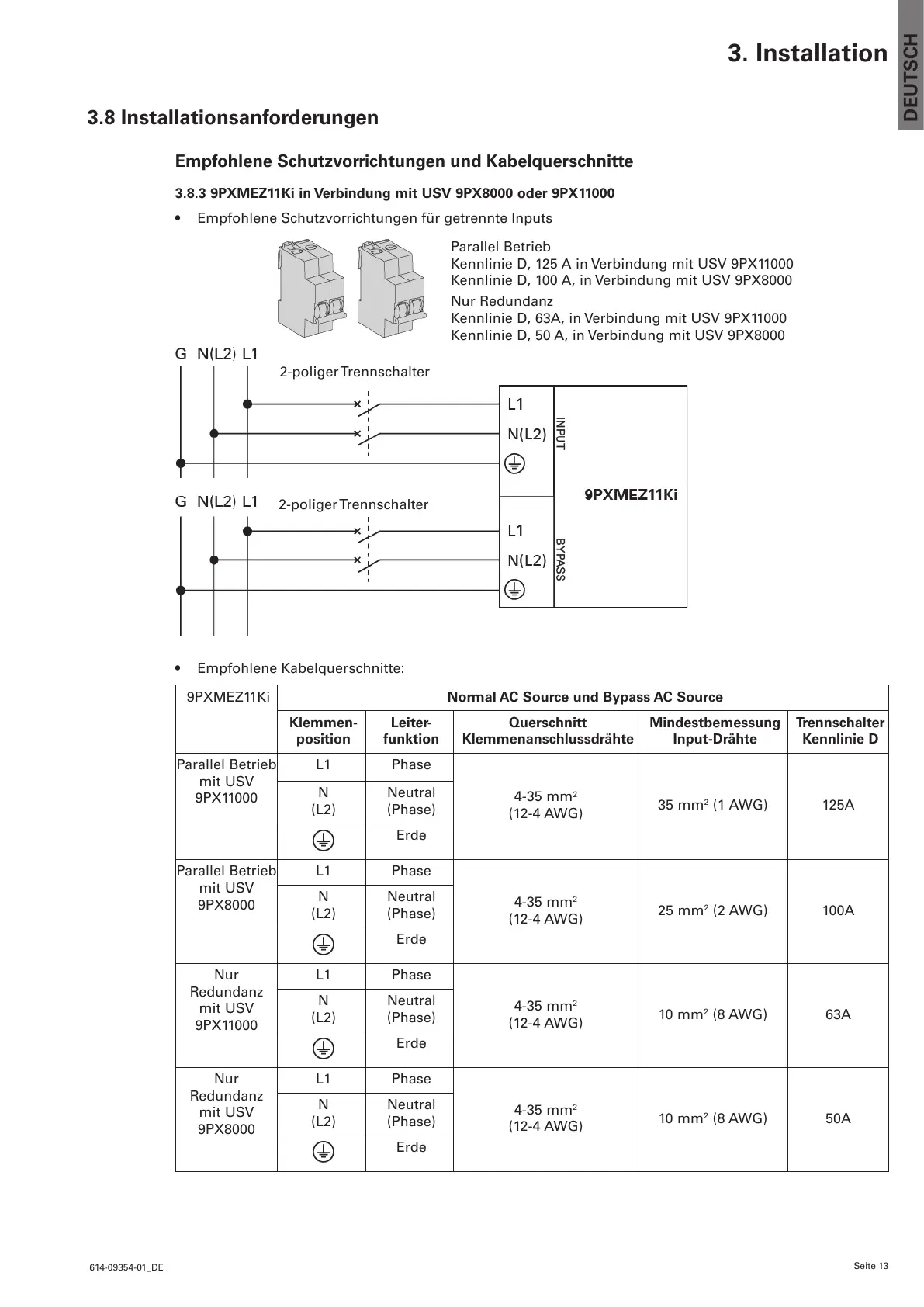

3. Installation
3.8 Installationsanforderungen
Empfohlene Schutzvorrichtungen und Kabelquerschnitte
3.8.3 9PXMEZ11Ki in Verbindung mit USV 9PX8000 oder 9PX11000
• Empfohlene Schutzvorrichtungen für getrennte Inputs
Parallel Betrieb
Kennlinie D, 125 A in Verbindung mit USV 9PX11000
Kennlinie D, 100 A, in Verbindung mit USV 9PX8000
Nur Redundanz
Kennlinie D, 63A, in Verbindung mit USV 9PX11000
Kennlinie D, 50 A, in Verbindung mit USV 9PX8000
2-poliger Trennschalter
2-poliger Trennschalter
• Empfohlene Kabelquerschnitte:
9PXMEZ11Ki Normal AC Source und Bypass AC Source
Klemmen-
position
Leiter-
funktion
Querschnitt
Klemmenanschlussdrähte
Mindestbemessung
Input-Drähte
Trennschalter
Kennlinie D
Parallel Betrieb
mit USV
9PX11000
L1 Phase
4-35 mm
2
(12-4 AWG)
35 mm
2
(1 AWG) 125A
N
(L2)
Neutral
(Phase)
Erde
Parallel Betrieb
mit USV
9PX8000
L1 Phase
4-35 mm
2
(12-4 AWG)
25 mm
2
(2 AWG) 100A
N
(L2)
Neutral
(Phase)
Erde
Nur
Redundanz
mit USV
9PX11000
L1 Phase
4-35 mm
2
(12-4 AWG)
10 mm
2
(8 AWG) 63A
N
(L2)
Neutral
(Phase)
Erde
Nur
Redundanz
mit USV
9PX8000
L1 Phase
4-35 mm
2
(12-4 AWG)
10 mm
2
(8 AWG) 50A
N
(L2)
Neutral
(Phase)
Erde

Eaton 9PX 5000i RT3U Netpack Specifications

General

Power Rating	5000 VA / 4500 W
Rack Height	3U
Output Frequency	50/60 Hz
Output Power Factor	0.9
Topology	Double conversion online
Input Frequency	40-70 Hz
Runtime at Half Load	11 minutes
Display	LCD
Form Factor	Rack/Tower
Output Voltage	200/208/220/230/240V
Output Connections	IEC C13, IEC C19
Network Management	Yes, via Network Card
Battery Type	Sealed Lead Acid
Efficiency	Up to 94%
Communication	USB, Serial, Relay
Batteries	Internal
Input Voltage Range	176-276 VAC without derating (100-300 VAC with derating)
