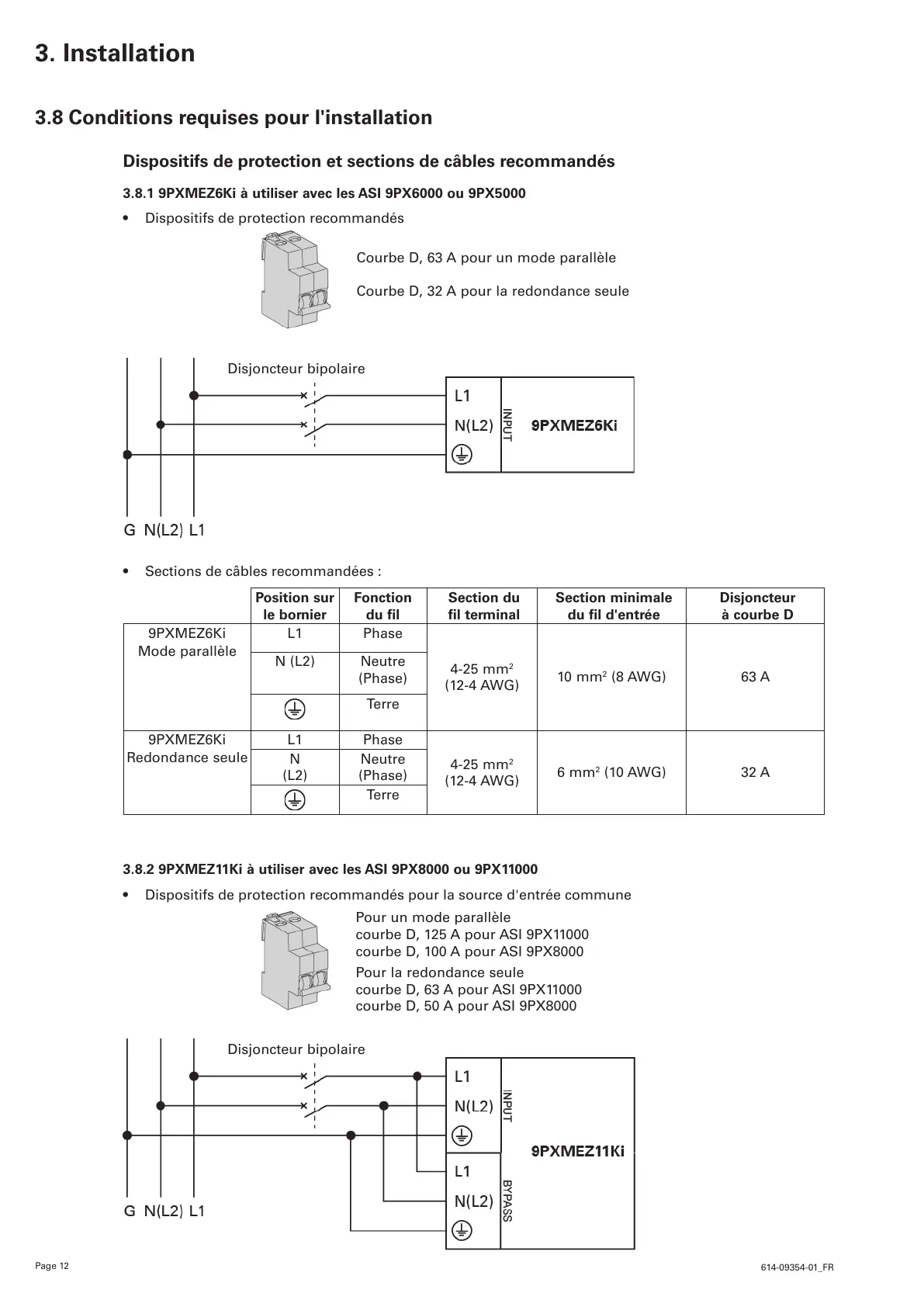

3.8 Conditions requises pour l'installation
Dispositifs de protection et sections de câbles recommandés
3.8.1 9PXMEZ6Ki à utiliser avec les ASI 9PX6000 ou 9PX5000
• Dispositifs de protection recommandés
CourbeD,63Apourunmodeparallèle
CourbeD,32Apourlaredondanceseule
Disjoncteur bipolaire
• Sectionsdecâblesrecommandées:
Position sur
le bornier
Fonction
du fil
Section du
fil terminal
Section minimale
du fil d'entrée
Disjoncteur
à courbe D
9PXMEZ6Ki
Mode parallèle
L1 Phase
4-25 mm
2

(12-4 AWG)
10 mm
2
 (8 AWG)  63 A
N (L2) Neutre
(Phase)
Terre
9PXMEZ6Ki
Redondance seule
L1 Phase
4-25 mm
2

(12-4 AWG)
6 mm
2
 (10 AWG) 32 A
N
(L2)
Neutre
(Phase)
Terre
3.8.2 9PXMEZ11Ki à utiliser avec les ASI 9PX8000 ou 9PX11000
• Dispositifs de protection recommandés pour la source d'entrée commune
Pour un mode parallèle
courbeD,125ApourASI9PX11000
courbeD,100ApourASI9PX8000
Pour la redondance seule
courbeD,63ApourASI9PX11000
courbeD,50ApourASI9PX8000
Disjoncteur bipolaire
