FRANÇAIS
3. Installation

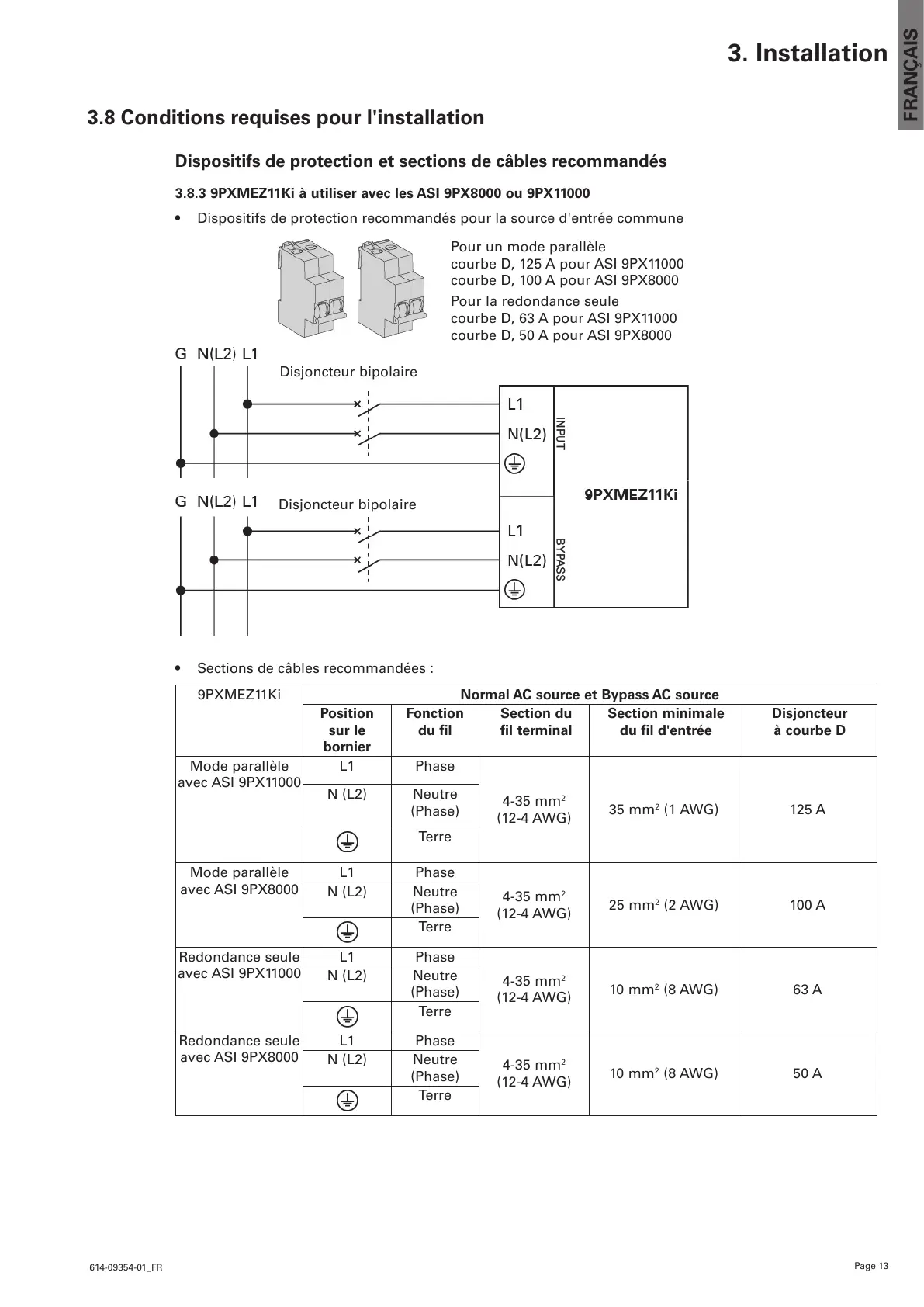

3.8 Conditions requises pour l'installation
Dispositifs de protection et sections de câbles recommandés
3.8.3 9PXMEZ11Ki à utiliser avec les ASI 9PX8000 ou 9PX11000
• Dispositifs de protection recommandés pour la source d'entrée commune
Pour un mode parallèle
courbeD,125ApourASI9PX11000
courbeD,100ApourASI9PX8000
Pour la redondance seule
courbeD,63ApourASI9PX11000
courbeD,50ApourASI9PX8000
Disjoncteur bipolaire
Disjoncteur bipolaire
• Sectionsdecâblesrecommandées:
9PXMEZ11Ki Normal AC source et Bypass AC source
Position
sur le
bornier
Fonction
du fil
Section du
fil terminal
Section minimale
du fil d'entrée
Disjoncteur
à courbe D
Mode parallèle
avec ASI 9PX11000
L1 Phase
4-35 mm
2

(12-4 AWG)
35 mm
2
 (1 AWG)  125 A
N (L2) Neutre
(Phase)
Terre
Mode parallèle
avec ASI 9PX8000
L1 Phase
4-35 mm
2

(12-4 AWG)
25 mm
2
 (2 AWG) 100 A
N (L2) Neutre
(Phase)
Terre
Redondance seule
avec ASI 9PX11000
L1 Phase
4-35 mm
2

(12-4 AWG)
10 mm
2
 (8 AWG) 63 A
N (L2) Neutre
(Phase)
Terre
Redondance seule
avec ASI 9PX8000
L1 Phase
4-35 mm
2

(12-4 AWG)
10 mm
2
 (8 AWG) 50 A
N (L2) Neutre
(Phase)
Terre
