Страница 17
614-09354-01_RU
РУССКИЙ

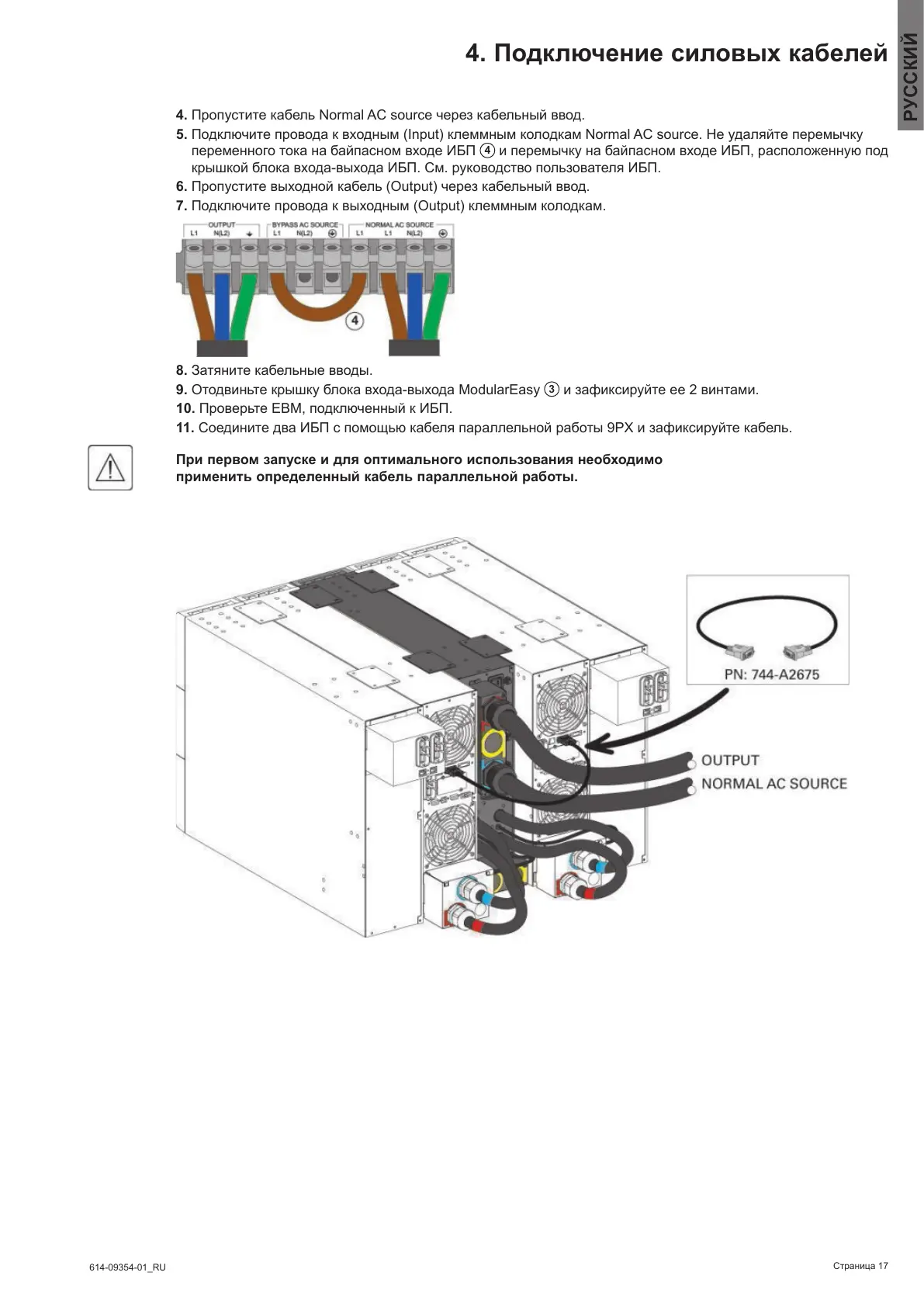

4. Пропустите кабель Normal AC source через кабельный ввод.
5. Подключите провода к входным (Input) клеммным колодкам Normal AC source. Не удаляйте перемычку
переменного тока на байпасном входе ИБП
4
и перемычку на байпасном входе ИБП, расположенную под
крышкой блока входа-выхода ИБП. См. руководство пользователя ИБП.
6. Пропустите выходной кабель (Output) через кабельный ввод.
7. Подключите провода к выходным (Output) клеммным колодкам.
8. Затяните кабельные вводы.
9. Отодвиньте крышку блока входа-выхода ModularEasy
3
и зафиксируйте ее 2 винтами.
10. Проверьте EBM, подключенный к ИБП.
11. Соедините два ИБП с помощью кабеля параллельной работы 9PX и зафиксируйте кабель.
При первом запуске и для оптимального использования необходимо
применить определенный кабель параллельной работы.
4. Подключение силовых кабелей
