Страница 23
614-09354-01_RU
РУССКИЙ

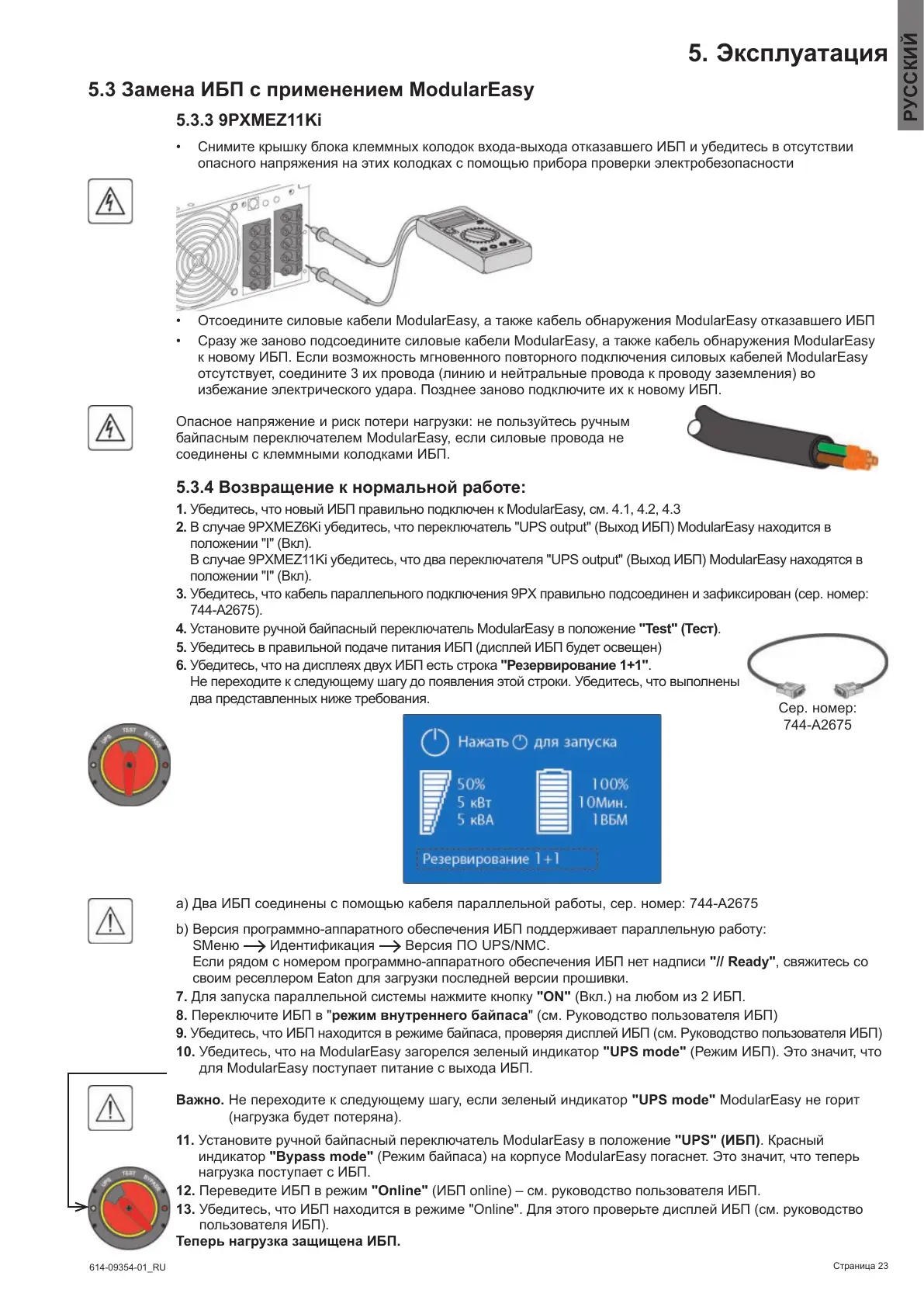

5.3 Замена ИБП с применением ModularEasy
5.3.3 9PXMEZ11Ki
• Снимите крышку блока клеммных колодок входа-выхода отказавшего ИБП и убедитесь в отсутствии
опасного напряжения на этих колодках с помощью прибора проверки электробезопасности
• Отсоедините силовые кабели ModularEasy, а также кабель обнаружения ModularEasy отказавшего ИБП
• Сразу же заново подсоедините силовые кабели ModularEasy, а также кабель обнаружения ModularEasy
к новому ИБП. Если возможность мгновенного повторного подключения силовых кабелей ModularEasy
отсутствует, соедините 3 их провода (линию и нейтральные провода к проводу заземления) во
избежание электрического удара. Позднее заново подключите их к новому ИБП.
Опасное напряжение и риск потери нагрузки: не пользуйтесь ручным
байпасным переключателем ModularEasy, если силовые провода не
соединены с клеммными колодками ИБП.
5.3.4 Возвращение к нормальной работе:
1. Убедитесь, что новый ИБП правильно подключен к ModularEasy, см. 4.1, 4.2, 4.3
2. В случае 9PXMEZ6Ki убедитесь, что переключатель "UPS output" (Выход ИБП) ModularEasy находится в
положении "I" (Вкл).
В случае 9PXMEZ11Ki убедитесь, что два переключателя "UPS output" (Выход ИБП) ModularEasy находятся в
положении "I" (Вкл).
3. Убедитесь, что кабель параллельного подключения 9PX правильно подсоединен и зафиксирован (сер. номер:
744-A2675).
4. Установите ручной байпасный переключатель ModularEasy в положение "Test" (Тест).
5. Убедитесь в правильной подаче питания ИБП (дисплей ИБП будет освещен)
6. Убедитесь, что на дисплеях двух ИБП есть строка "Резервирование 1+1".
Не переходите к следующему шагу до появления этой строки. Убедитесь, что выполнены
два представленных ниже требования.
а) Два ИБП соединены с помощью кабеля параллельной работы, сер. номер: 744-A2675
b) Версия программно-аппаратного обеспечения ИБП поддерживает параллельную работу:
SМеню
Идентификация Версия ПО UPS/NMC.
Если рядом с номером программно-аппаратного обеспечения ИБП нет надписи "// Ready", свяжитесь со
своим реселлером Eaton для загрузки последней версии прошивки.
7. Для запуска параллельной системы нажмите кнопку "ON" (Вкл.) на любом из 2 ИБП.
8. Переключите ИБП в "режим внутреннего байпаса" (см. Руководство пользователя ИБП)
9. Убедитесь, что ИБП находится в режиме байпаса, проверяя дисплей ИБП (см. Руководство пользователя ИБП)
10. Убедитесь, что на ModularEasy загорелся зеленый индикатор "UPS mode" (Режим ИБП). Это значит, что
для ModularEasy поступает питание с выхода ИБП.
Важно. Не переходите к следующему шагу, если зеленый индикатор "UPS mode" ModularEasy не горит
(нагрузка будет потеряна).
11. Установите ручной байпасный переключатель ModularEasy в положение "UPS" (ИБП). Красный
индикатор "Bypass mode" (Режим байпаса) на корпусе ModularEasy погаснет. Это значит, что теперь
нагрузка поступает с ИБП.
12. Переведите ИБП в режим "Online" (ИБП online) – см. руководство пользователя ИБП.
13. Убедитесь, что ИБП находится в режиме "Online". Для этого проверьте дисплей ИБП (см. руководство
пользователя ИБП).
Теперь нагрузка защищена ИБП.
5. Эксплуатация
Сер. номер:
744-A2675
