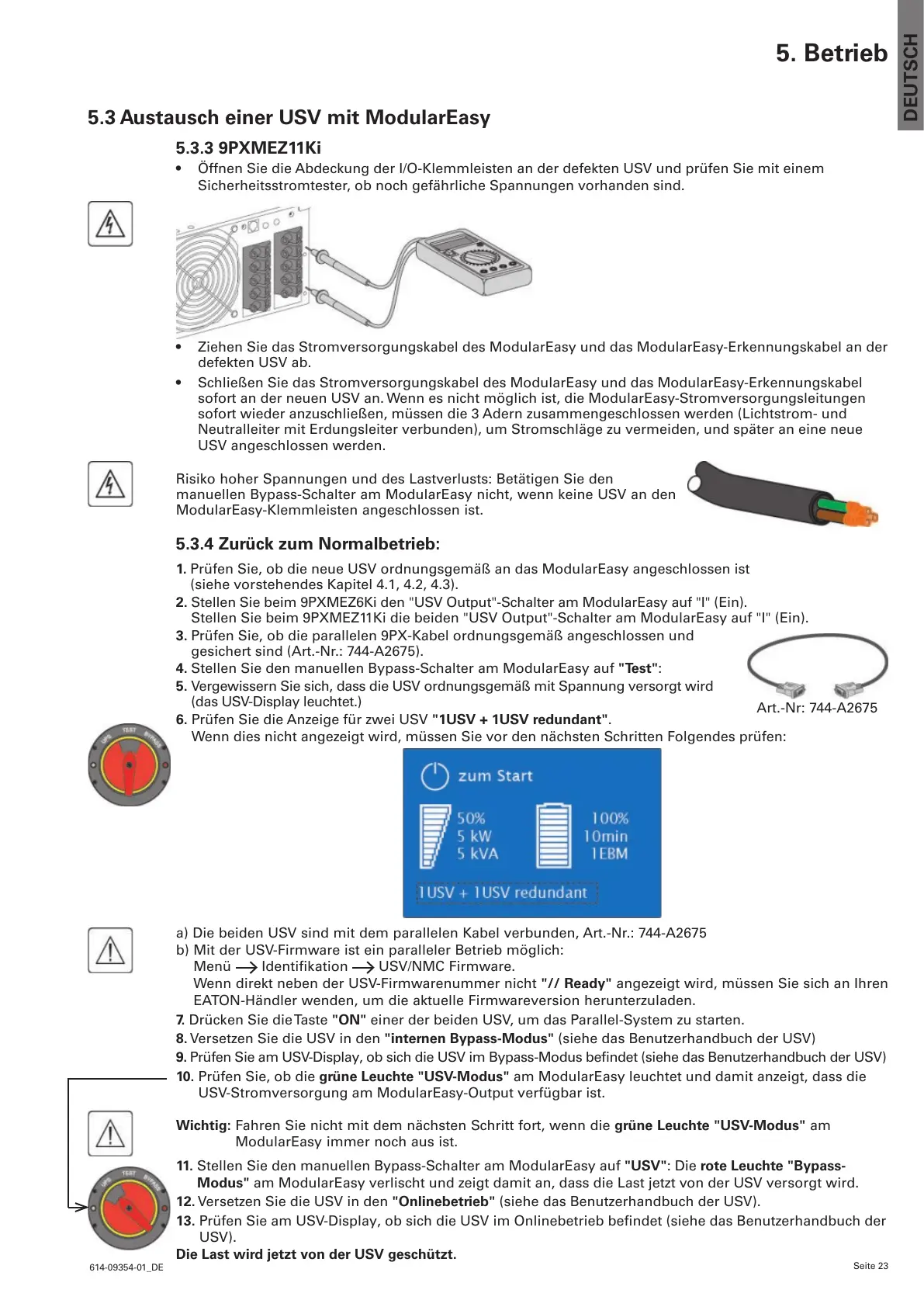

5.3 Austausch einer USV mit ModularEasy
5.3.3 9PXMEZ11Ki
• Öffnen Sie die Abdeckung der I/O-Klemmleisten an der defekten USV und prüfen Sie mit einem
Sicherheitsstromtester, ob noch gefährliche Spannungen vorhanden sind.
• Ziehen Sie das Stromversorgungskabel des ModularEasy und das ModularEasy-Erkennungskabel an der
defekten USV ab.
• Schließen Sie das Stromversorgungskabel des ModularEasy und das ModularEasy-Erkennungskabel
sofort an der neuen USV an. Wenn es nicht möglich ist, die ModularEasy-Stromversorgungsleitungen
sofort wieder anzuschließen, müssen die 3 Adern zusammengeschlossen werden (Lichtstrom- und
Neutralleiter mit Erdungsleiter verbunden), um Stromschläge zu vermeiden, und später an eine neue
USV angeschlossen werden.
Risiko hoher Spannungen und des Lastverlusts: Betätigen Sie den
manuellen Bypass-Schalter am ModularEasy nicht, wenn keine USV an den
ModularEasy-Klemmleisten angeschlossen ist.
5.3.4 Zurück zum Normalbetrieb:
1. Prüfen Sie, ob die neue USV ordnungsgemäß an das ModularEasy angeschlossen ist
(siehe vorstehendes Kapitel 4.1, 4.2, 4.3).
2. Stellen Sie beim 9PXMEZ6Ki den "USV Output"-Schalter am ModularEasy auf "I" (Ein).
Stellen Sie beim 9PXMEZ11Ki die beiden "USV Output"-Schalter am ModularEasy auf "I" (Ein).
3. Prüfen Sie, ob die parallelen 9PX-Kabel ordnungsgemäß angeschlossen und
gesichert sind (Art.-Nr.: 744-A2675).
4. Stellen Sie den manuellen Bypass-Schalter am ModularEasy auf "Test":
5. Vergewissern Sie sich, dass die USV ordnungsgemäß mit Spannung versorgt wird
(das USV-Display leuchtet.)
6. Prüfen Sie die Anzeige für zwei USV "1USV + 1USV redundant".
Wenn dies nicht angezeigt wird, müssen Sie vor den nächsten Schritten Folgendes prüfen:
a) Die beiden USV sind mit dem parallelen Kabel verbunden, Art.-Nr.: 744-A2675
b) Mit der USV-Firmware ist ein paralleler Betrieb möglich:
Menü Identifikation USV/NMC Firmware.
Wenn direkt neben der USV-Firmwarenummer nicht "// Ready" angezeigt wird, müssen Sie sich an Ihren
EATON-Händler wenden, um die aktuelle Firmwareversion herunterzuladen.
7. Drücken Sie die Taste "ON" einer der beiden USV, um das Parallel-System zu starten.
8. Versetzen Sie die USV in den "internen Bypass-Modus" (siehe das Benutzerhandbuch der USV)
9. PrüfenSieamUSV-Display,obsichdieUSVimBypass-Modusbendet(siehedasBenutzerhandbuchderUSV)
10. Prüfen Sie, ob die grüne Leuchte "USV-Modus" am ModularEasy leuchtet und damit anzeigt, dass die
USV-Stromversorgung am ModularEasy-Output verfügbar ist.
Wichtig: Fahren Sie nicht mit dem nächsten Schritt fort, wenn die grüne Leuchte "USV-Modus" am
ModularEasy immer noch aus ist.
11. Stellen Sie den manuellen Bypass-Schalter am ModularEasy auf "USV": Die rote Leuchte "Bypass-
Modus" am ModularEasy verlischt und zeigt damit an, dass die Last jetzt von der USV versorgt wird.
12. Versetzen Sie die USV in den "Onlinebetrieb" (siehe das Benutzerhandbuch der USV).
13.PrüfenSieamUSV-Display,obsichdieUSVimOnlinebetriebbendet(siehedasBenutzerhandbuchder
USV).
Die Last wird jetzt von der USV geschützt.
