Página 13
614-09354-01_ES
ESPAÑOL

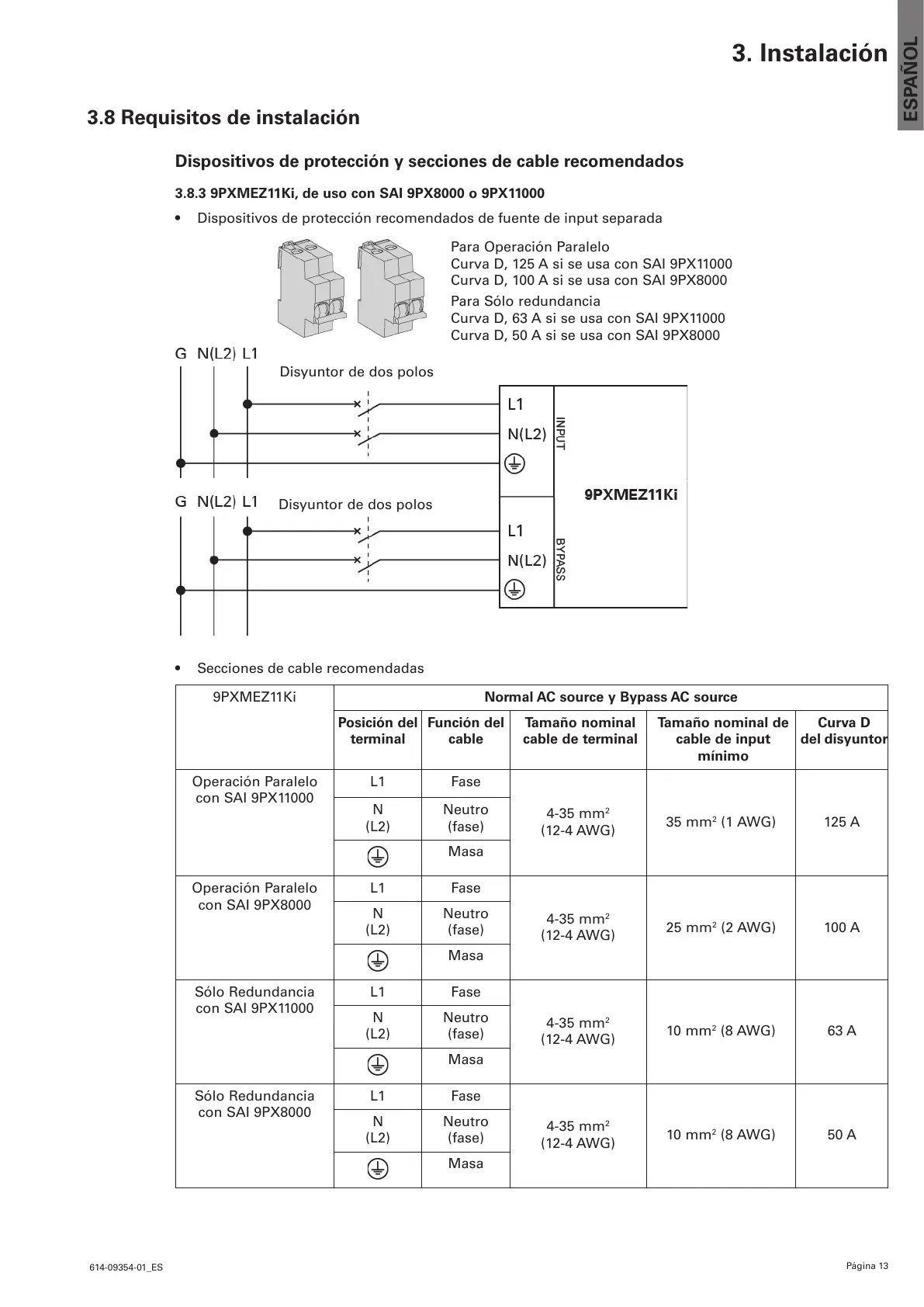

3. Instalación
3.8 Requisitos de instalación
Dispositivos de protección y secciones de cable recomendados
3.8.3 9PXMEZ11Ki, de uso con SAI 9PX8000 o 9PX11000
• Dispositivos de protección recomendados de fuente de input separada
Para Operación Paralelo
Curva D, 125 A si se usa con SAI 9PX11000
Curva D, 100 A si se usa con SAI 9PX8000
Para Sólo redundancia
Curva D, 63 A si se usa con SAI 9PX11000
Curva D, 50 A si se usa con SAI 9PX8000
Disyuntor de dos polos
Disyuntor de dos polos
• Secciones de cable recomendadas
9PXMEZ11Ki Normal AC source y Bypass AC source
Posición del
terminal
Función del
cable
Tamaño nominal
cable de terminal
Tamaño nominal de
cable de input
mínimo
Curva D
del disyuntor
Operación Paralelo
con SAI 9PX11000
L1 Fase
4-35 mm
2
(12-4 AWG)
35 mm
2
(1 AWG) 125 A
N
(L2)
Neutro
(fase)
Masa
Operación Paralelo
con SAI 9PX8000
L1 Fase
4-35 mm
2
(12-4 AWG)
25 mm
2
(2 AWG) 100 A
N
(L2)
Neutro
(fase)
Masa
Sólo Redundancia
con SAI 9PX11000
L1 Fase
4-35 mm
2
(12-4 AWG)
10 mm
2
(8 AWG) 63 A
N
(L2)
Neutro
(fase)
Masa
Sólo Redundancia
con SAI 9PX8000
L1 Fase
4-35 mm
2
(12-4 AWG)
10 mm
2
(8 AWG) 50 A
N
(L2)
Neutro
(fase)
Masa
