Vue d’ensemble des interfaces - Ecoplus EXN-II
1 2
3 4
5
6
7
8

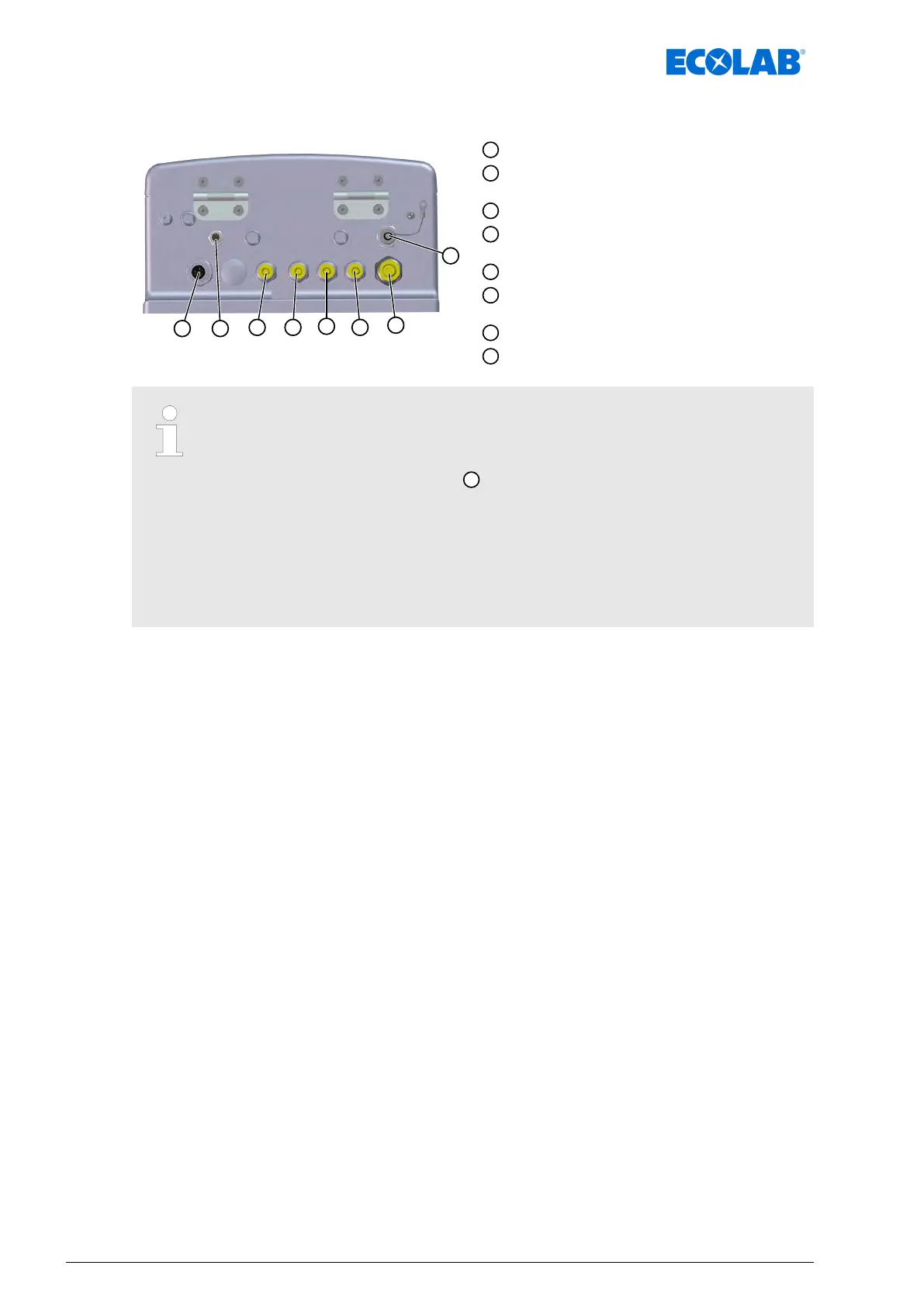

Fig. 3 : Raccordements
1
Raccord des cellules de mesure de la conductivité
2
Raccord du module de coupure de réseau pour l’entrée
des signaux d’autorisation (réf. 272060)
3
Presse-étoupe signal « vide » produit de rinçage
4
Presse-étoupe pour commande de pompe de produit
de rinçage
5
Presse-étoupe signal « vide » détergent
6
Presse-étoupe pour commande de pompe de
détergent
7
Presse-étoupe alimentation électrique (24 VCC)
8
Raccord pour câble PC USB (réf. 272065) (en option)
Pour utiliser la fonction d’importation/d’exportation, il faut équiper en deuxième
monte l’interface USB (réf. 10240845) sur la commande.
Ä « Accessoires »
à la page 57
Le raccord pour le câble PC USB
8
permet de relier une clé USB à la carte de
commande.
Il peut être utilisé aux fins suivantes :
– Lire de nouveaux logiciels
– Enregistrer ou afficher des données de configuration
– Sauvegarder des rapports
Description du montage et construction
