Ecolab Ecoplus EXN-II User Manual

1 2
3 4
5
6
7
8

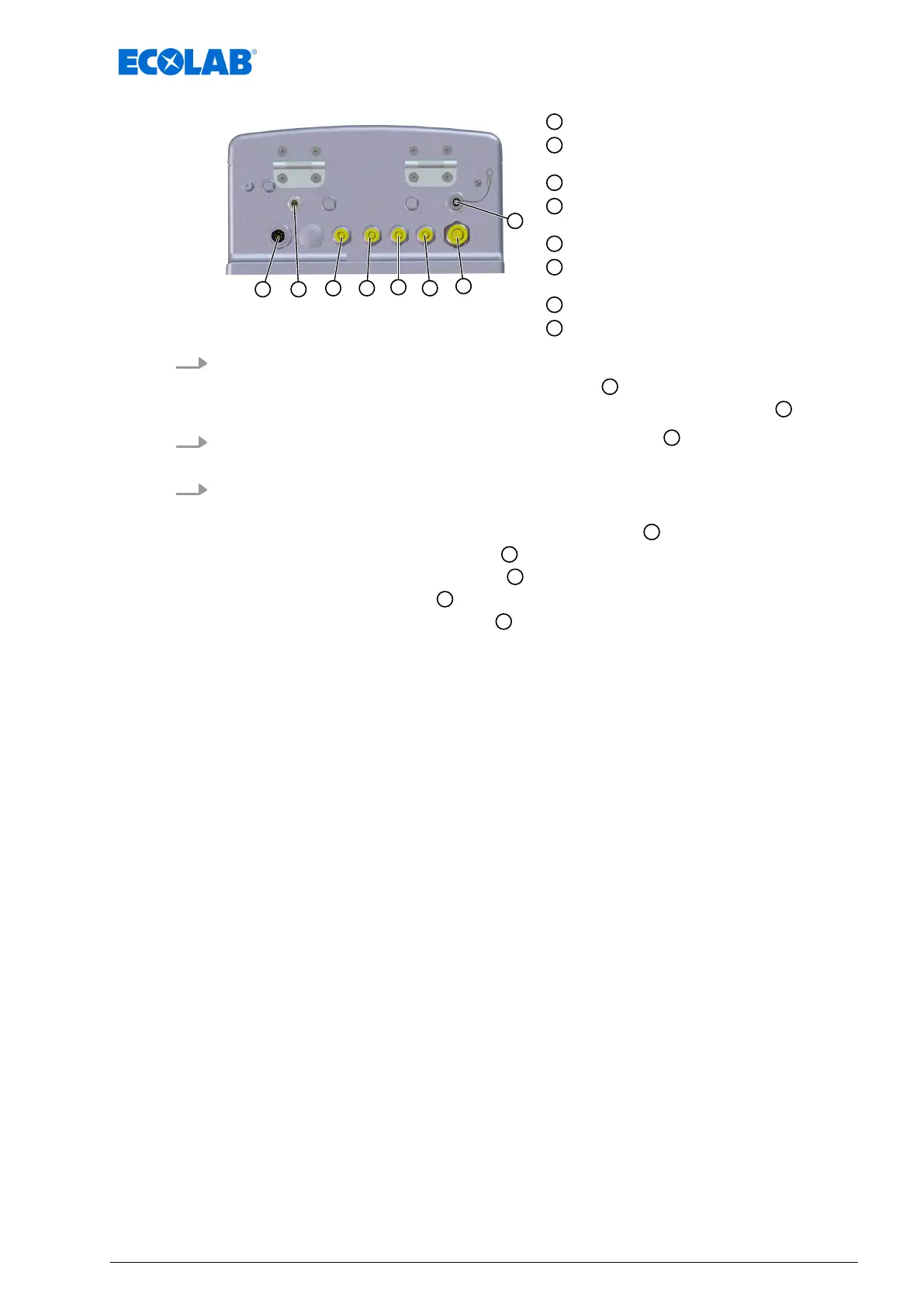

Fig. 5 : Raccords sur l’ Ecoplus EXN-II
1
Raccord des cellules de mesure de la conductivité
2
Raccord du module de coupure de réseau pour
l’entrée des signaux d’autorisation (réf. 272060)
3
Presse-étoupe signal « vide » produit de rinçage
4
Presse-étoupe pour commande de pompe de
produit de rinçage
5
Presse-étoupe signal « vide » détergent
6
Presse-étoupe pour commande de pompe de
détergent
7
Presse-étoupe alimentation électrique (24 VCC)
8
Raccord pour câble PC USB (réf. 272065)
1. Si nécessaire, raccorder les câbles suivants à la partie inférieure de Ecoplus EXN-II :
n Cellules de mesure de la conductivité (
Fig. 5 ,
1
)
n Module de coupure de réseau pour l’entrée des signaux d’autorisation
2
2.
Desserrer la fermeture rapide du couvercle avant (
Fig. 1 ,
2
) et ouvrir le couvercle
avant.
3. Faire passer les câbles de raccordement et d’alimentation à travers les presse-
étoupes correspondants :
n Signal « réservoir vide » produit de rinçage (
Fig. 5 ,
3
)
n Activation pour produit de rinçage
4
n Signal « réservoir vide » détergent
5
n Activation pour détergent
6
n Alimentation électrique (24 VCC)
8
Montage et raccordement
29 MAN054003, rév. 1-02.2024
