Schnittstellen Übersicht - Ecoplus EXN-II
1 2
3 4
5
6
7
8

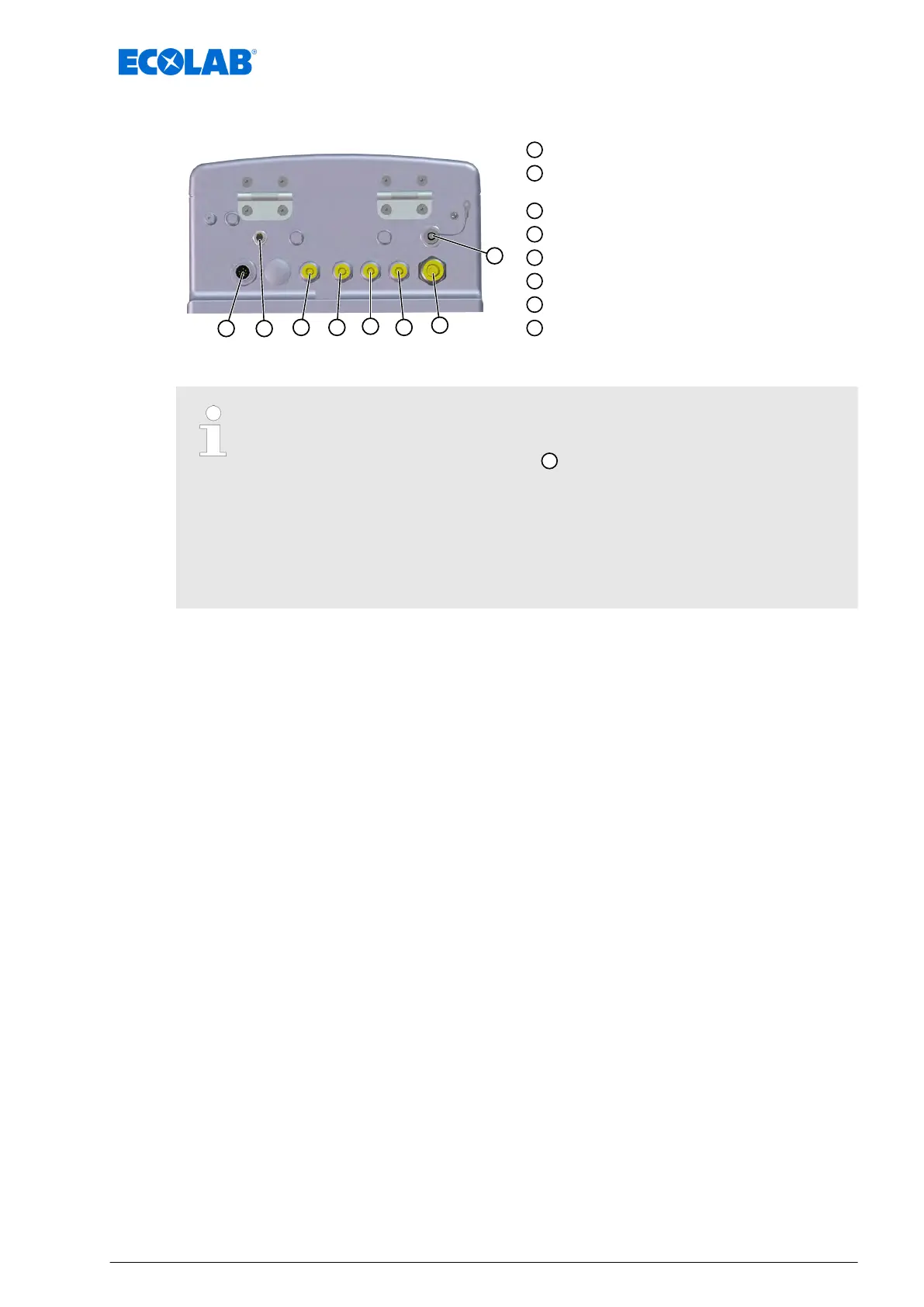

Abb. 3: Anschlüsse
1
Anschluss Leitwertmesszellen
2
Anschluss Netztrennmodul für Eingang
Freigabesignale (Art. Nr
. 272060)
3
Kabelverschraubung Leermeldung Klarspüler
4
Kabelverschraubung Ansteuerung Klarspülerpumpe
5
Kabelverschraubung Leermeldung Reiniger
6
Kabelverschraubung Ansteuerung Reinigerpumpe
7
Kabelverschraubung Spannungsversorgung (24VDC)
8
Anschluss für USB-PC-Kabel (Art.Nr. 272065)
(Optional)
Zur Nutzung der Import/Export-Funktion, muss die USB-Schnittstelle (Art.Nr.
10240845) an der Steuerung nachgerüstet sein.
Ä „Zubehör“ auf Seite 54
Der Anschluss für das USB-PC-Kabel
8
dient zum Anschluss eines USB-
Sticks an der Steuerplatine.
Dieser kann für folgende Zwecke verwendet werden:
– Aufspielen neuer Firmware
– Abspeichern oder Aufspielen von Konfigurationsdaten
– Speichern von Berichten
Funktionsbeschreibung und Aufbau
23 MAN054003, Rev. 1-02.2024
