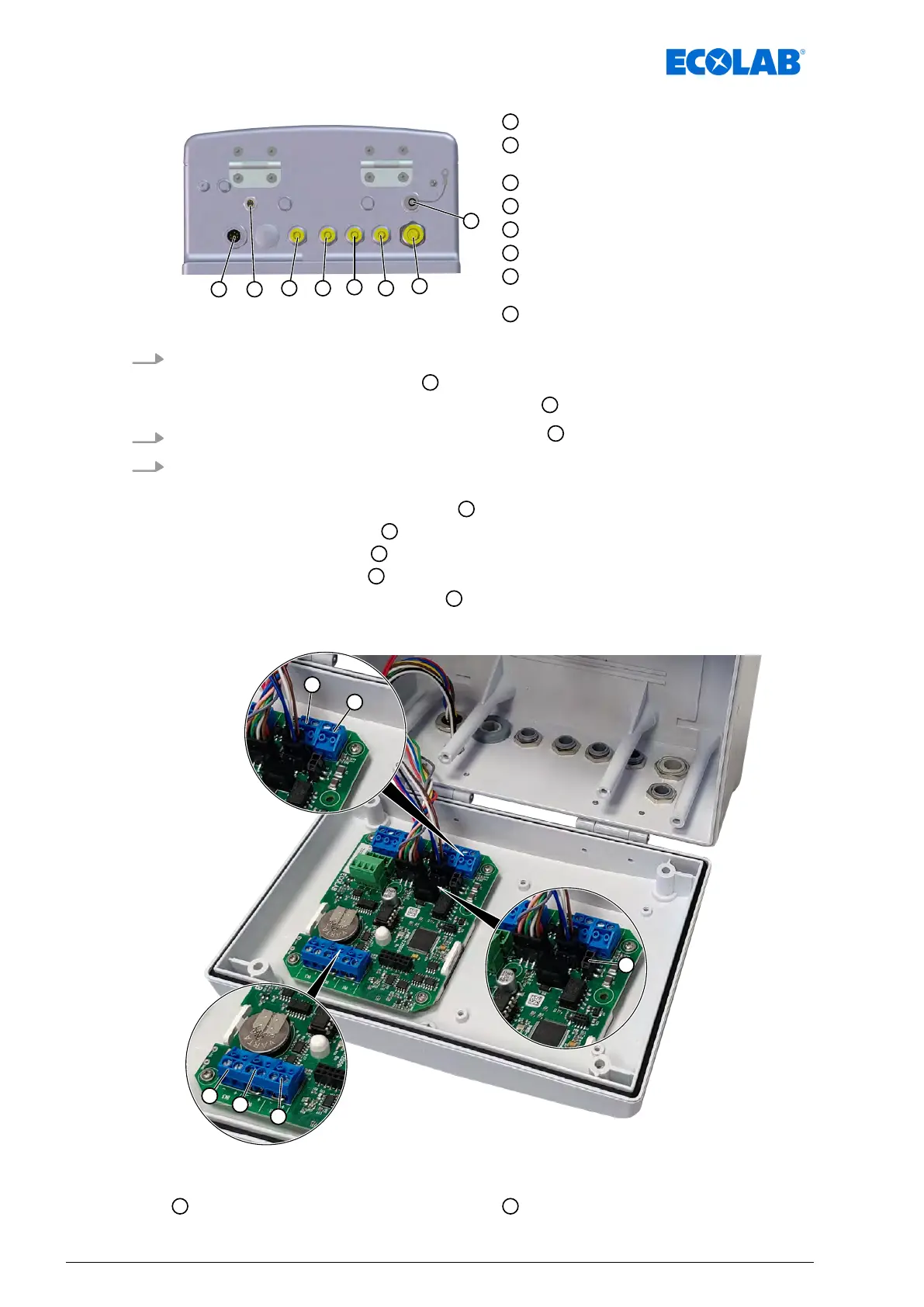

Abb. 5: Anschlüsse an der Ecoplus EXN-II
1
Anschluss Leitwertmesszellen
2
Anschluss Netztrennmodul für Eingang
Freigabesignale (Art. Nr
. 272060)
3
Kabelverschraubung Leermeldung Klarspüler
4
Kabelverschraubung Ansteuerung Klarspülerpumpe
5
Kabelverschraubung Leermeldung Reiniger
6
Kabelverschraubung Ansteuerung Reinigerpumpe
7
Kabelverschraubung Spannungsversorgung
(24VDC)
8
Anschluss für USB-PC-Kabel (Art.Nr. 272065)
1. Je nach Bedarf folgende Kabel an der Unterseite des Ecoplus EXN-II anschließen:
n Leitwertmesszellen (
Abb. 5 ,
1
)
n Netztrennmodul für Eingang Freigabesignale
2
2.
Den Schnellverschluss der Frontklappe (
Abb. 1 ,
2
) lösen und Frontklappe öffnen.
3. Anschluss- und Versorgungskabel durch die entsprechenden Kabelverschraubungen
führen:
n Leermeldung Klarspüler (
Abb. 5 ,
3
)
n Ansteuerung Klarspüler
4
n Leermeldung Reiniger
5
n Ansteuerung Reiniger
6
n Spannungsversorgung (24VDC)
8
9
10
11
12
13
14
Abb. 6: Ecoplus EXN anschließen
9
Anschluss Spannungsversorgung
10
Eingang IN1
Montage und Installation
28MAN054003, Rev. 1-02.2024
