5. Instrumentoversikt
5.1. Front

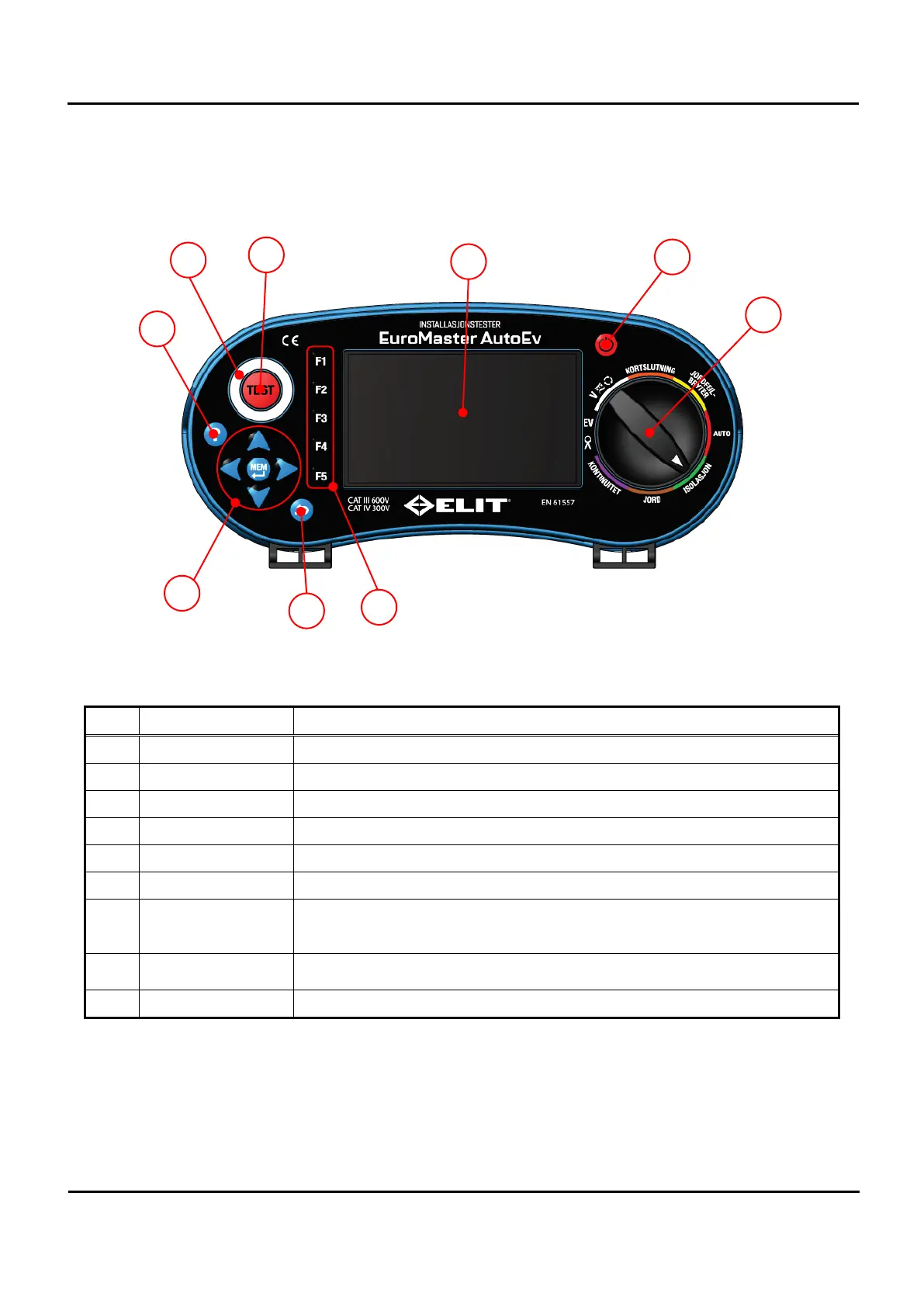

Figur 5.1 Front
Nr. Beskrivelse Forklaring
1
Rotasjonsbryter Vri bryteren til ønsket måleområde
2
Av/på knapp Et kort trykk på denne skrur enheten på(eller av hvis den er på)
3
Display
TFT grafisk fargedisplay
4
Test-knapp Trykkes for aktivisere måling
5
Kontaktring Metallring for å sjekke korrekt jordpotensiale på terminalene
6
Hjelp-knapp Viser hjelpeskjermer med koblingsbilde relatert til valgt område
7
MEM-knapp og
piltaster
Trykk kort på MEM for å komme til minnestrukturen. Pilene flytter markøren
på skjermen. Trykk og hold MEM i 2 sek etter test for direkte lagring.
8
Tilbake-knapp
Benyttes til å gå ut av minnehåndteringen og tilbake til måleskjermen. Brukes
også til å bekrefte navn på filer og mapper, samt å avslutte meldingsskjermer.
9
F1 – F5 knapper Avhengig av valgt område har de forskjellig funksjon relatert til målingen.
2
3
4
5
1
6
7
8
9
