6.8. JORD - Overgangsresistans/jordplatemåling
⚫ JORD/ 2-polt

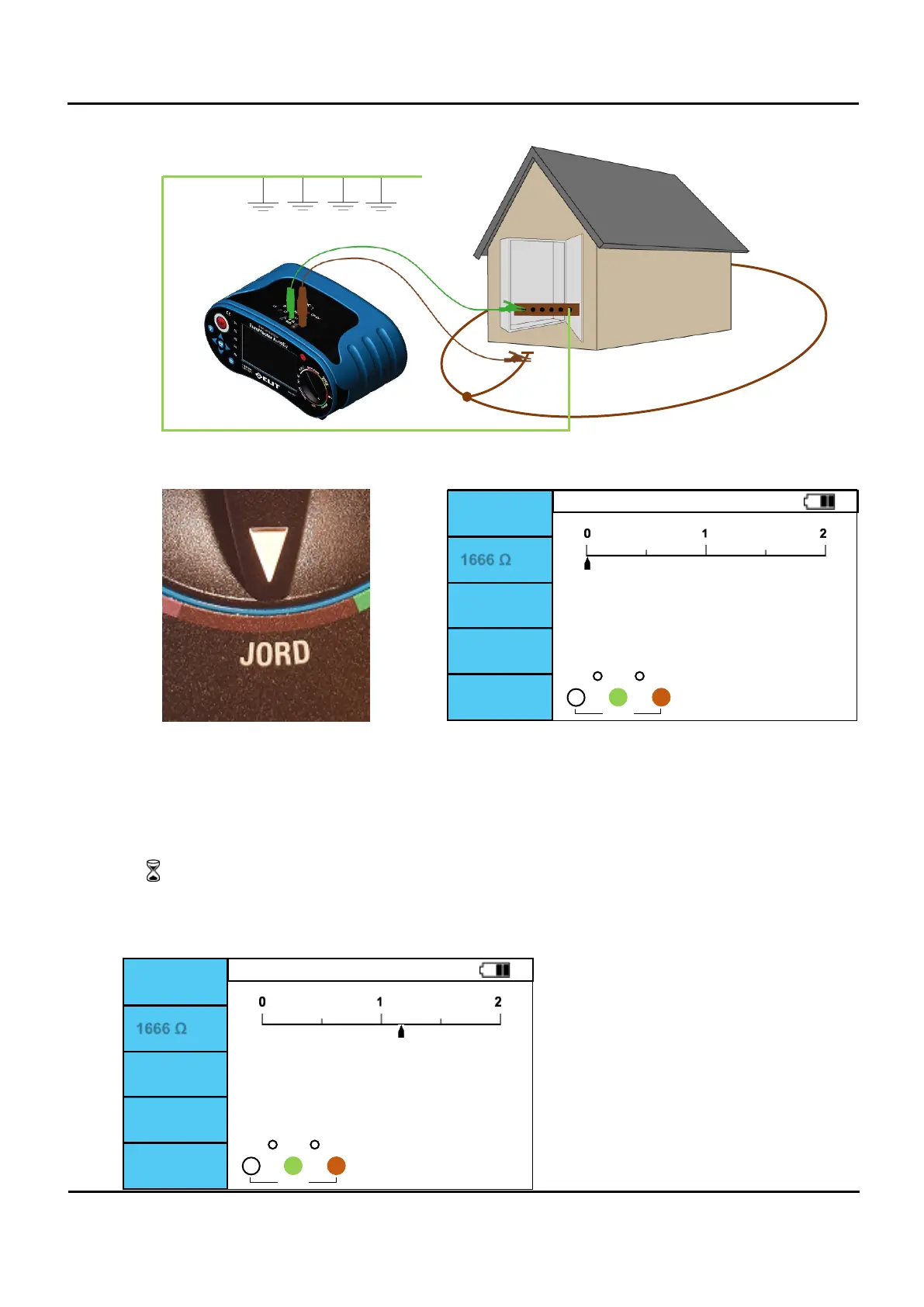

Figur 6.8.1 JORD 2-polt tilkobling
Figur 6.8.2 JORD 2-polt skjerm før måling
I. Skru på instrumentet og sett rotasjonsbryteren til JORD
II. Velg 2-polt med F1 og eventuell grenseverdi med F2. (1666Ω, 833Ω, 250Ω, 100Ω, 50Ω, 25Ω, 10Ω),
III. Koble jorden som skal dokumenteres fra jordskinnen. Everksjord må være koblet til jordskinnen.
IV. Koble L(brun) terminal til jordingen som skal dokumenteres og PE(grønn) til jordskinnen. Figur 6.8.1.
V. Hvis det ikke er spenning mellom punktene vil skjermen i figur 6.8.2 vises. Trykk TEST for å måle.
VI. symbolet vises nå måling pågår og resultatet vil vises i displayet etter ca. 2 sekunder. Figur 6.8.3
VII. Resultatet som vises er lokal jord i serie med Everksjord. Normalt ser man bare bort fra Everksjord
siden den er meget lav(1-5 ohm normalt) og benytter målt verdi som dokumentasjon for lokal jord.
0
2 Polt
1666 Ω
0
0 0
JORD
-----
Ω
Klar :)
Figur 6.8.3 JORD 2-polt
Måling fullført
0
2 Polt
1666 Ω
0
0 0
EARTH
1200
Ω
Klar :)
