Euromaster AutoEV
46
I. Skru på instrumentet og sett rotasjonsbryteren til AUTO
II. Med F1 knappen kan man velge mellom 5 forskjellige sekvenser (kun Auto1 inneholder tester fra fabrikk)
III. Den grønne markøren/rammen indikerer valgt test. Rammen kan flytes rundt med piltastene
IV. Hver automatiske sekvens kan inneholde opp til 6 forskjellige type tester disse velges med F2.
V. Første test i en sekvens er oppe til venstre, Test#2 oppe til høyre, Test #3 rad 2 til venstre osv. Kun 4 tester
vises i displayet samtidig, for å komme til test #5 og #6 flyttes den grønne markøren nedover med piltastene.
VI. Basert på hvilke tester som er valgt i sekvensen vises tilkoblingsterminalene som må benyttes i bunnen av
skjermen. Koble til ledningene etter behov.
VII. Sjekk enkeltfunksjonene tildigere i denne manualen for mer info om hver enkelt måling.
VIII. Flytt den grønne markøren til Test#1
IX. Sjekk at "Klar :)" vises i displayet. Trykk på TEST
X. Målingen starter og, om Autofunks. er satt til PÅ i InfoSet, starter TEST#2 automatisk etter TEST#1 er
fullført, så videre til TEST#3 osv.
XI. Når alle testene som er valgt er utført kan samtlige resultater lagres ved å holde MEM inne i 2 sekunder.

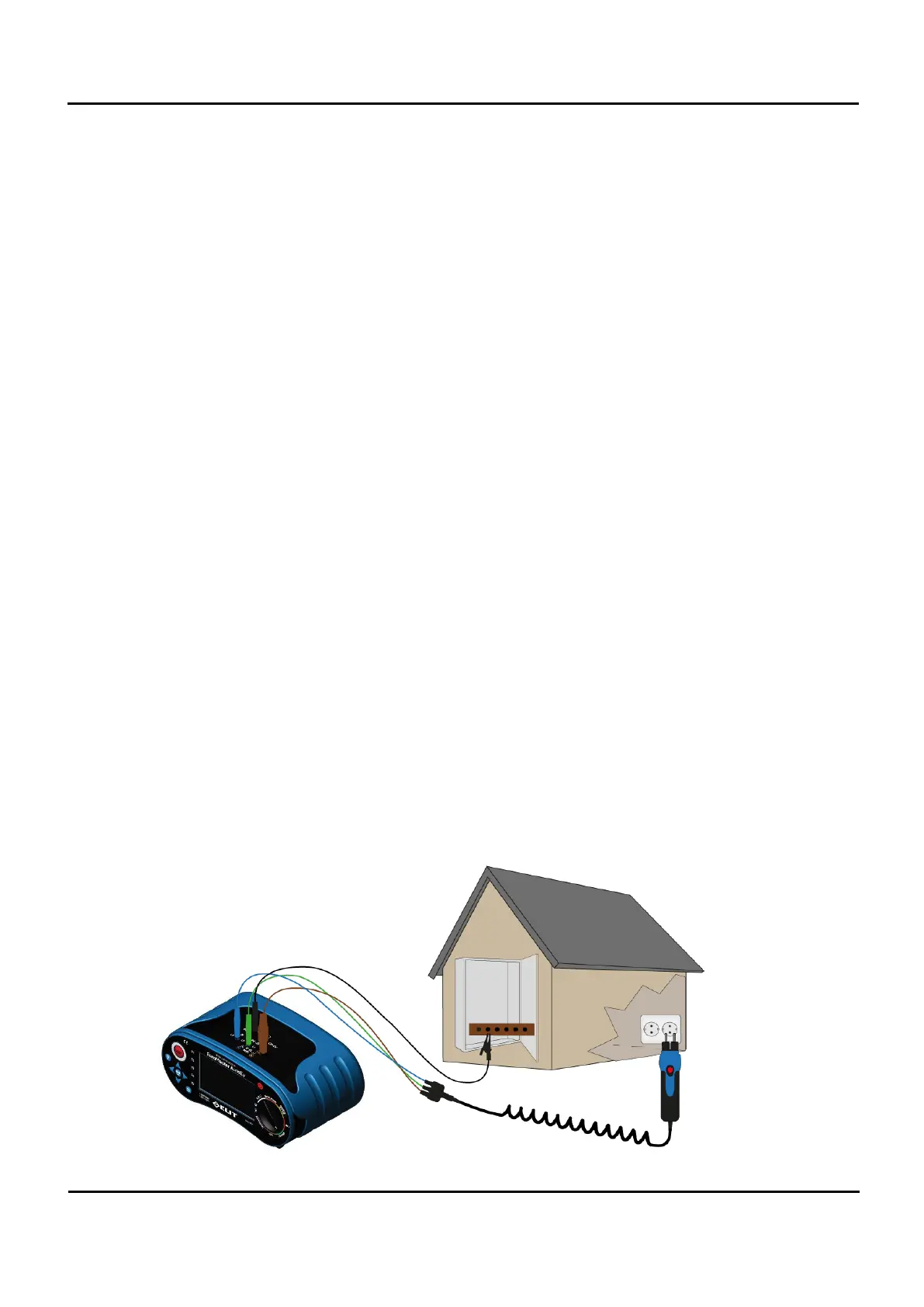

Figur 6.9.1 AUTO med KONTINUITET PE-COM tilkobling
Takket vær en dedikert terminal for kontinuitetsmåling kan man uføre alle påkrevde tester i stikkontakten uten
å koble om ledningene. Eksempel på sekvens for dette:
TEST#1 = Z-Linje L-N(L), 10A, B - Kortslutningsmåling
TEST#2 = RCD x1, 30mA, AC, Generell - Jordfeilbrytertest
TEST#3 = Lav Ohm, +200mA, Grense 0,1 Ohm, PE-COM - Kontinuitetsmåling
TEST#4 = R-ISO, 500V, L-PE, Grense 1M Ohm - Isolasjonsmåling Fase til jord
TEST#5 = R-ISO, 500V, N-PE, Grense 1M Ohm - Isolasjonsmåling fase/nøytral til jord
Hele denne sekvensen utføres på under 20 sekunder inkludert lagring av samtlige resultater.
