ELIT EuroMaster AutoEv - Terminaler; Bakside

Euromaster AutoEV
11

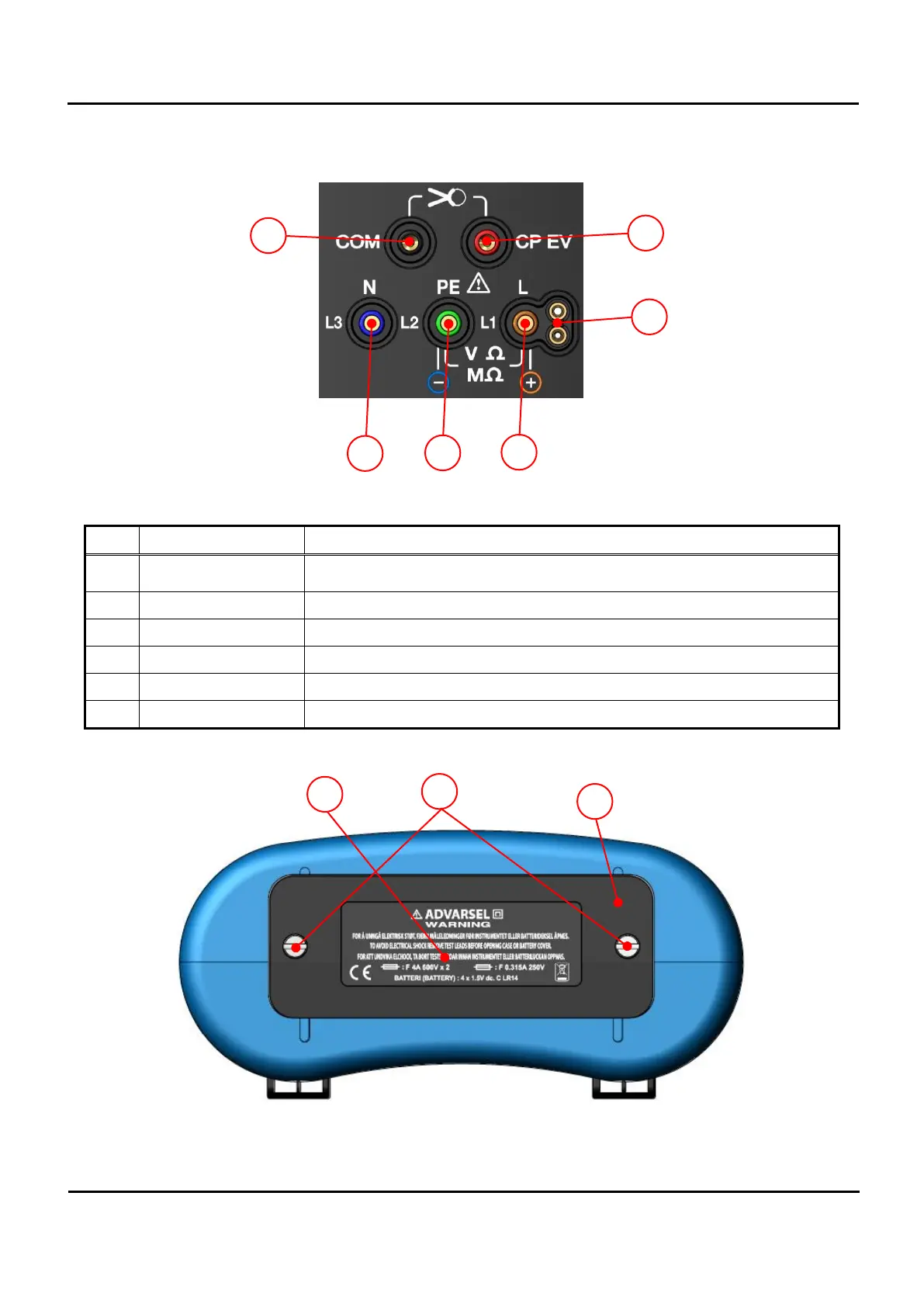

5.2. Terminaler på toppen av testeren
Figur 5.2 Inngangsterminaler
Nr. Beskrivelse Forklaring
1
Tilkobling for
ekstern test knapp
Hvis ELIT PC-2 eller TL-TEST benyttes er disse terminalene i bruk
2
L1/+terminal Brukes til spenning, kortslutning, jordfeilbryter, kontinuitet, isolasjon og jord
3
PE terminal
Brukes til spenning, kortslutning, jordfeilbryter, kontinuitet, isolasjon og jord
4
Neutral terminal
Brukes til spenning, kortslutning, jordfeilbryter, isolasjon og jord
5
COM terminal
Brukes til kontinuitet, strømtang og ladestasjonstesting
6
CP EV Adapterinngang, brukes til test av ladestasjoner og måling av strøm
5.3. Bakside
Figur 5.3 Bakside
1
2
3
4
5
6
1
2
3
