Euromaster AutoEV
18
6.4. Spenning og faserotasjon
Advarsel
Ikke mål på objekter med spenning over 550V
⚫ Måling av spenning og frekvens

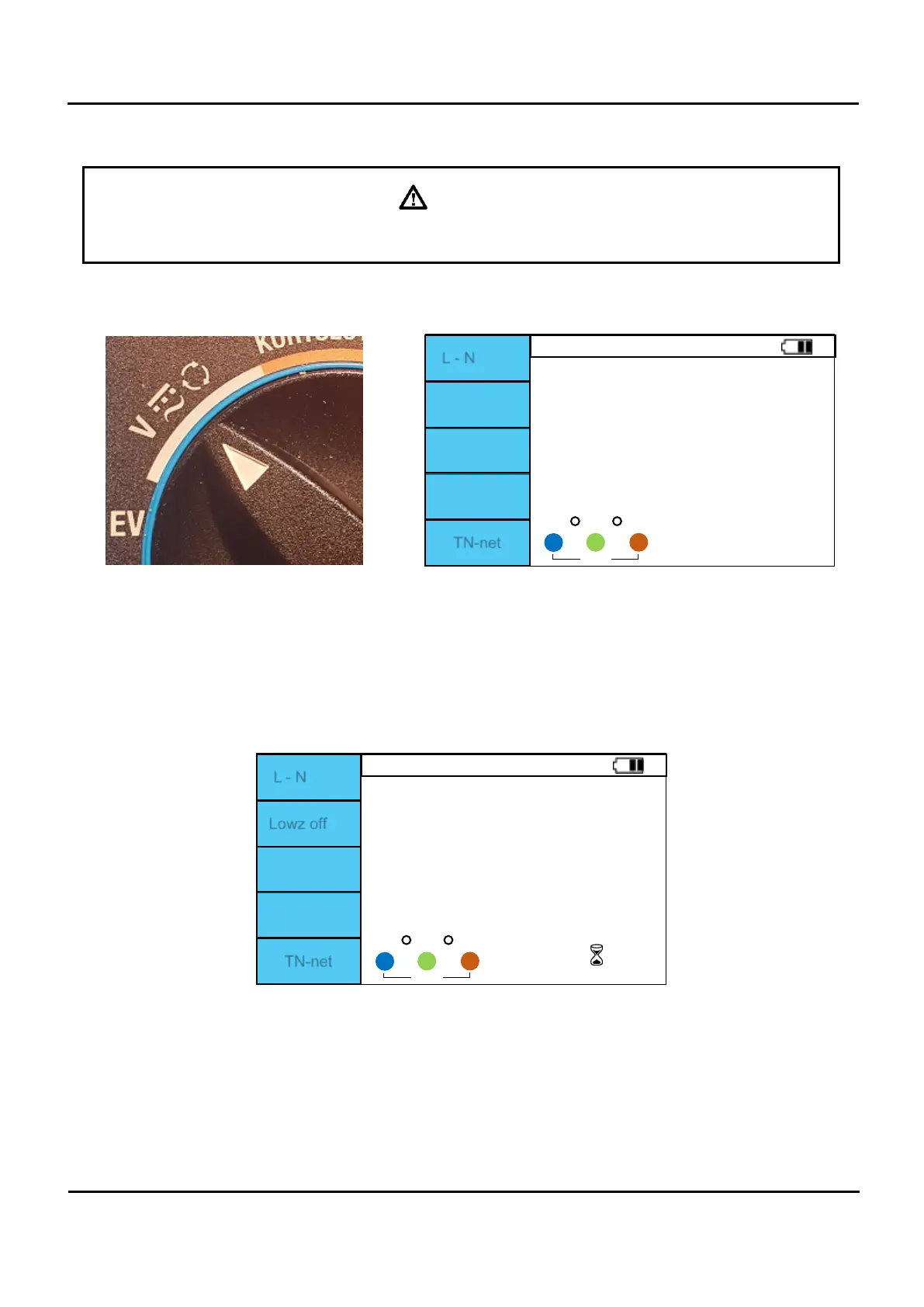

Figur 6.4.1 Rotasjonsbryter og skjerm for spenningsmåling ved oppstart
I. Sett rotasjonsbryteren til spenningsområde og skru på(om AutoEv ikke er på)
II. Koble testledningene(PC-2 eller TL-100) til terminalene som er illustrert i bunn av displayet. Om ønskelig
kun 2 av de.
III. Koble måleledningene til objektet det ønskes å måle på.
IV. Les av spenningen som måles mellom L-N, L-PE og N-PE terminalene
Figur 6.4.2 Skjerm ved måling av spenning
V. Frekvensen til spenningen det måles på vises over terminalindikeringen
VI. Hvis målingen ønskes å lagres til minnet: Trykk og hold "MEM" i 2 sekunder--> "Resultat Lagret" vises
0
L - N
LavZ Av
TN-nett
0
0 0
VOLT
LN
LPE
NPE
- - -
V
- - -
V
- - -
V
Hz: >500.0Hz
0
L - N
LavZ Av
TN-nett
230
0
230
VOLT
LN
LPE
NPE
230
V
229
V
0
V
Hz: 50.0Hz
