6.7. ISOLASJON
Advarsel!
Mål kun på objekter som ikke er spenningssatt/strømførende.

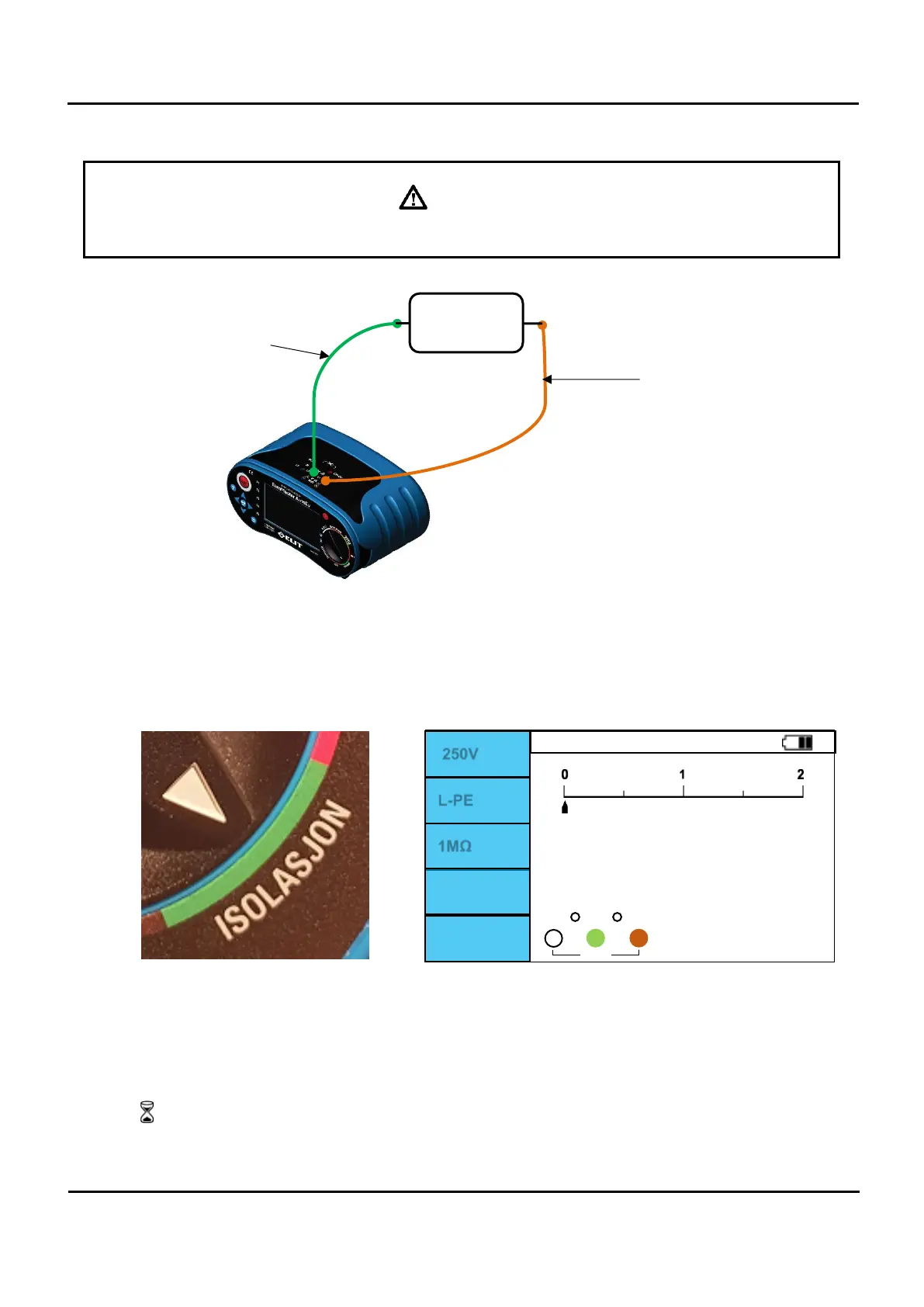

Figure 6.7.1 ISOLASJON L-PE tilkobling.
L-N eller N-PE terminalene kan også benyttes om de velges med F2
Figure 6.7.2 Insulation L-PE screen.
I. Skru på instrumentet og sett rotasjonsbryteren til ISOLASJON
II. Velg ønsket testspenning med F1 knappen og om ønskelig velg grenseverdi med F3 knappen
III. Velg ønskede testterminaler med F2 knappen(L-PE, L-N, N-PE). L-PE illustrert i figur 6.7.1
IV. Koble til måleledningene i valgte terminaler og koble de til objektet som skal isolasjontestes.
V. Hvis objektet er spenningsløst vises skjermen som figur 6.7.2. Trykk da på TEST
VI. symbolet vises når målingen pågår
VII. Etter ca 2 sekunder vises resultatet i displayet som i figur 6.7.3
VIII. Måles det på objekter med høy kapasitans(lange strekk) hold testknappen inne til
måleverdien blir stabil.
+ (L1)
- (PE)
Isolasjons-
motstand
0
250V
L-PE
1MΩ
Test+F5
Hold på
0
0 0
R-ISO
----
Volt: 0 V
MΩ
Klar :)
