ELIT EuroMaster AutoEv - Kortslutningsmåling; Z-Line

Euromaster AutoEV
21
6.5. Kortslutningsmåling Z-linje / Z-sløyfe
⚫ L-PE kortslutningsmåling i TN-nett med jordfeilbryter:

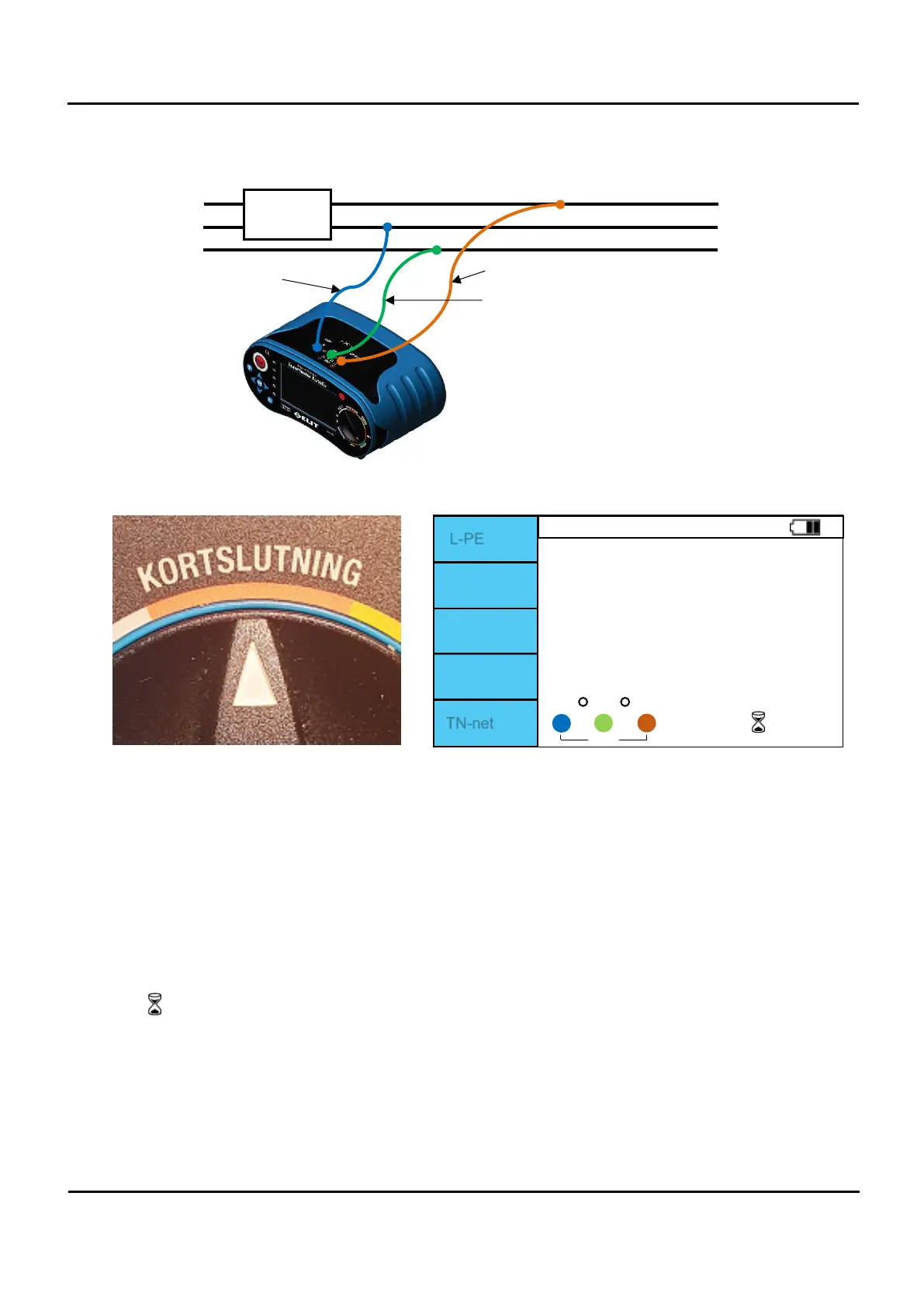

Figur 6.5.1 Tilkobling Z-sløyfe med jordfeilbryter
ELIT PC-2 pluggadapter kan også benyttes
Figure 6.5.2 Bryter og skjerm før måling
I. Skru på instrumentet og sett rotasjonsbryteren til KORTSLUTNING. Sjekk at TN-nett er valgt(F5).
II. Sjekk at L-PE er valgt ved F1 knappen, hvis ikke trykk på F1 til L-PE vises, og "med jfb" ved F2
III. Koble til ledningene som vist i figur 6.5.1 om alt er OK vil skjermen se ut som figur 6.5.2. "Klar :)" vises
i skjermen nede til høyre. Hvis noe er feil med tilkoblingene vil en av disse symbolene vises:
X X X : Maksimum en av terminalene L, PE, eller N er koblet til.
L↔N : L og N terminalen er byttet om(feil potensiale N-PE)
L↔PE : L og PE terminalen er byttet om
N X : N terminalen er ikke tilkoblet
PE X : PE(jord) terminalen er ikke tilkoblet
IV. Når "Klar :)" vises i displayet trykk TEST-knappen for å starte målingen.
V. symbolet vises når målingen pågår
VI. Når måling er utført hold MEM inne i 2 sekunder for å lagre i valgt mappe, eller trykk kort på MEM for å
velge hvor det skal lagres i strukturen.
Jordfeil-
bryter
L
N
PE
L (Brun)
N(Blå)
PE (Grønn)
0
L-PE
Med jfb
TN-nett
230
0 230
LOOP
If
---
A
R: ---- Ω
---
Ω
XL: ---- Ω
Klar :)
