Euromaster AutoEV
22
VI. Når målingen er fullført vil impedansen L-PE vises i displayet og forventet kortslutningsstrøm(If)vises

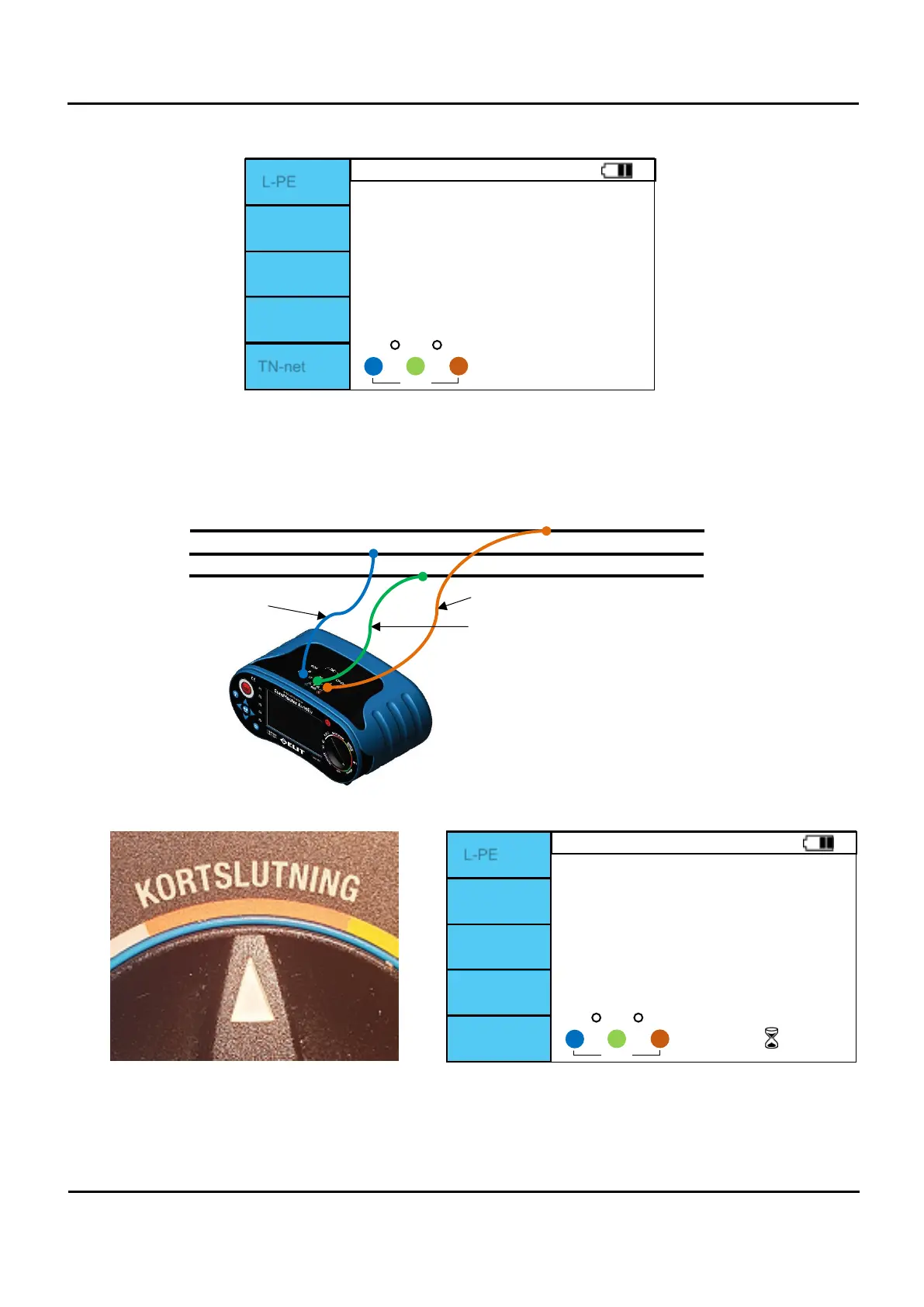

Figur 6.5.3 Z-sløyfe med jordfeilbryter etter måling
◼ Benyttes med jordfeilbrytere på 30mA og høyere. Teststrømmen er 15mA
◼ Funksjonen for test med jordfeilbryter viser ikke XL verdien
⚫ L-PE kortslutningsmåling i TN-nett uten jordfeilbryter:
Figur 6.5.4 Z-sløyfe uten jordfeilbryter
ELIT PC-2 pluggadapter kan også benyttes
Figur 6.5.5 Bryter og skjerm før måling
0
L-PE
Med jfb
TN-nett
230
0
230
LOOP
If
353
A
R: 0.65 Ω
0.65
Ω
XL: ---- Ω
Klar :)
L
N
PE
L (Brun)
N(Blå)
PE (Grønn)
0
L-PE
Uten jfb
TN-nett
230
0 230
LOOP
If
---
A
R: ---- Ω
---
Ω
XL: ---- Ω
OK
