Euromaster AutoEV
23
I. Skru på instrumentet og sett rotasjonsbryteren til KORTSLUTNING. Sjekk at TN-nett er valgt(F5).
II. Sjekk at L-PE er valgt ved F1 knappen, hvis ikke trykk på F1 til L-PE vises, og "Uten jfb" ved F2
III. Koble til ledningene som vist i figur 6.5.1 om alt er OK vil skjermen se ut som figur 6.5.2. "Klar :)" vises
i skjermen nede til høyre. Hvis noe er feil med tilkoblingene vil en av disse symbolene vises:
X X X : Maksumum en av terminalene L, PE, eller N er koblet til.
L↔N : L og N terminalen er byttet om(feil potensiale N-PE)
L↔PE : L og PE terminalen er byttet om
N X : N terminalen er ikke tilkoblet
PE X : PE(jord) terminalen er ikke tilkoblet
IV. Når "Klar :)" vises i diplayet trykk TEST-knappen for å starte målingen.
V. Vises når måling pågår
VI. Når målingen er fullført vil impedansen L-PE vises i displayet og forventet kortslutningsstrøm(If)vises

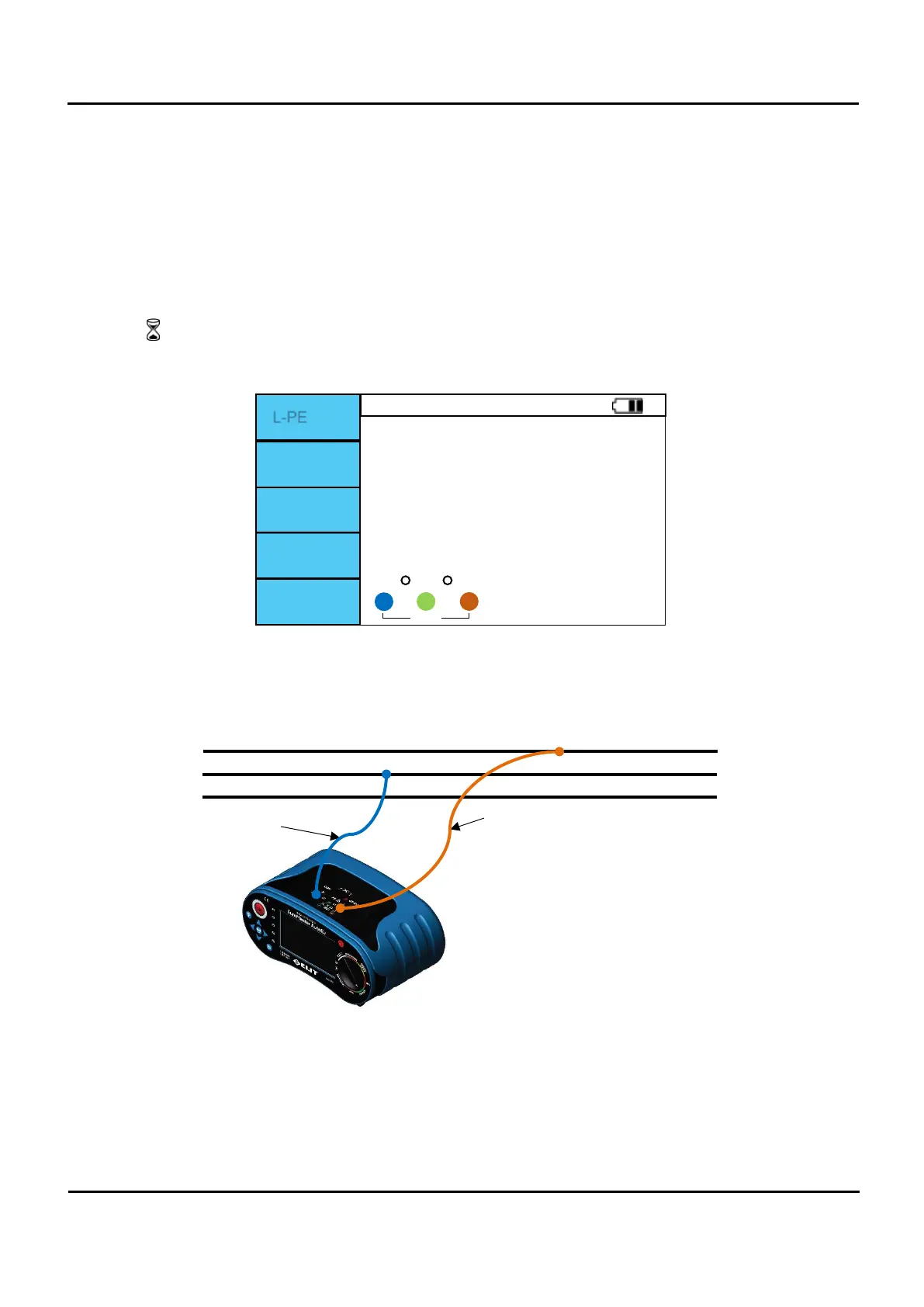

Figur 6.5.6 Z-sløyfe uten jordfeilbryter etter måling
◼ Ikke mål på kretser med installert jordfeilbryter, den vil løse ut!
⚫ Kortslutningsmåling Z-Linje L-N (TN-nett) og Z-linje L-L (IT/TT nett)
Figur 6.5.7 Z-Linje / L-N tilkobling
ELIT PC-2 pluggadapter kan også benyttes
Man kan også koble til PE, det påvirker ikke målingen.
0
L-PE
Uten jfb
TN-nett
230
0
230
LOOP
If
353
A
R: 0.65 Ω
0.65
Ω
XL: 0.05 Ω
Klar :)
L
N(TN) eller L (IT/TT)
PE
L (Brun)
N(Blå)
