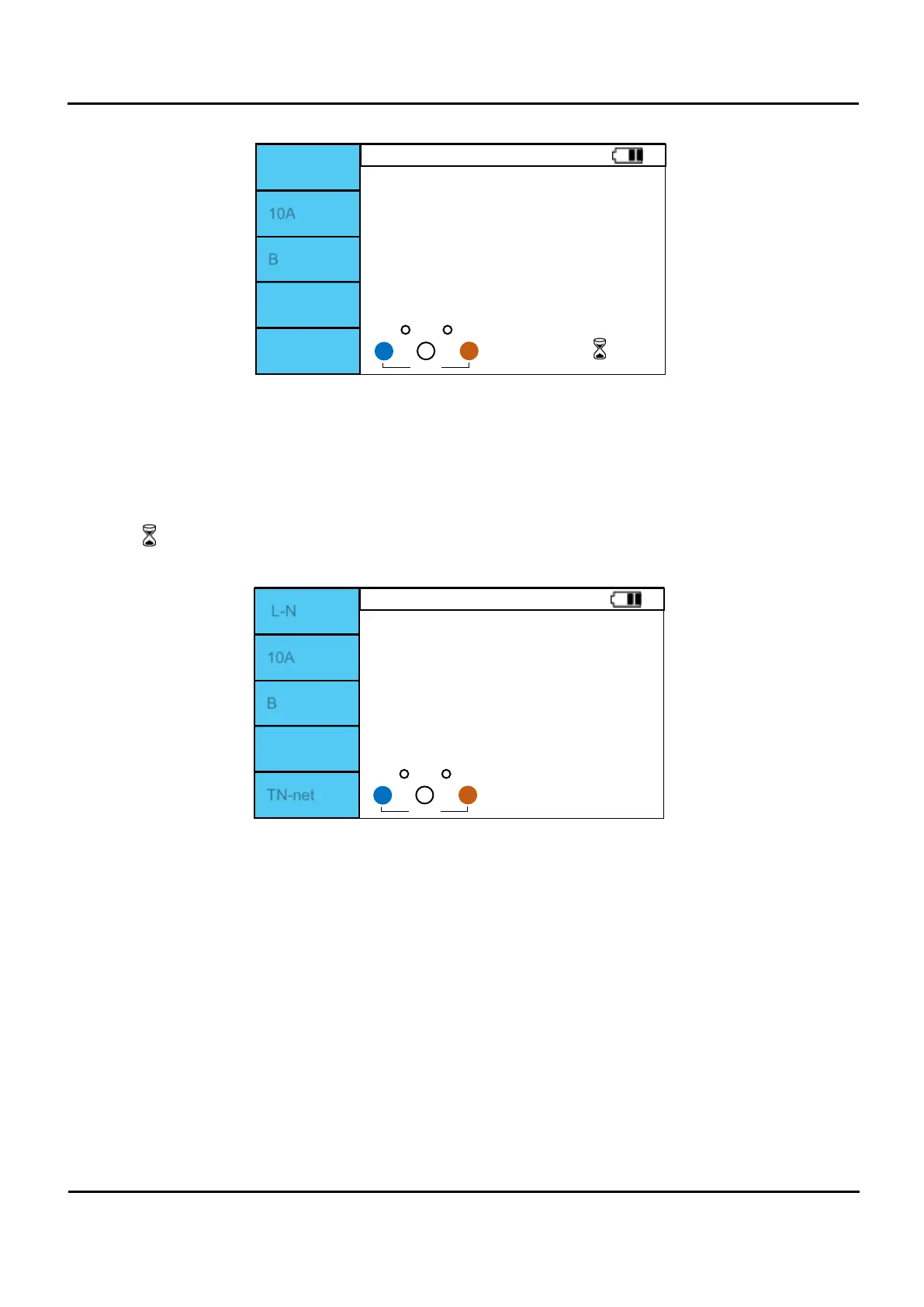

Figur 6.5.8 Skjerm Z-linje / L-L på IT nett
I. Skru på instrumentet og sett rotasjonsbryteren til KORTSLUTNING. Velg ønsket nettsystem med F5
II. Hvis TN-nett er valgt: velg L-N med F1 knappen
III. Koble til måleledningene som vist i Figur 6.5.7.
IV. Hvis tilkoblingene er OK vises bildet som Fig. 6.5.8 Og "Klar :)" vises nede i midten av skjermen.
V. Trykk TEST-knappen for å utføre målingen
VI. Symbolet vises så lenge målingen pågår
VII. Når målingen er fullført vil forventet kortslutningsstrøm og linjeimpedansen vises i displayet .
Figure 6.5.9 Z-linje / L-N etter fullført måling
◼ På F2 knappen kan man sette forankoblet kurssikring ( 10A, 13A, 16A, 20A, 25A, 32A )
◼ På F3 kan man velge karakterestikk på forankoblet kurssikring( B, C, D, gG, gL )
◼ På F4 kan man velge omregningsfaktor for ik1pmin(TN)/ik2pmin(IT/TT):
0,38 = Benyttes på IT UTEN jordfeilbryter for beregning av ik2pmin
0,76 = Benyttes på IT MED jordfeilbryter og samt TT nett for beregning av ik2pmin
0,76= Benyttes på TN for å beregne ik1pmin
1,15 = Benyttes for å beregne ik3pmax på IT og TT nett.
Målt verdi i hoveddisplayet ganges med valgt faktor og vises i displayet ved siden av F4 knappen
◼ Hvis man har satt grenseverdi til "PÅ" i oppsett vil instrumentet automatisk evaluere den
utregnede minimumstrømmen mot den valgte kurssikringen (F2+F3 knapper)
Resultatet av evalueringen vil komme nede i høyre hjørne:
Grønn hake for "OK"
Rødt kryss for "FEIL"
◼ Selve målingeen og resultatet påvirkes ikke av type valgt sikring, kun evalueringen av resultatet
OK/FEIL og den visuelle indikeringen av dette. Man kan uten problemer måle på andre sikringer
en det som er valgt med F2-F3
