Euromaster AutoEV
25
⚫ Kortslutningsmåling L-L TN-nett

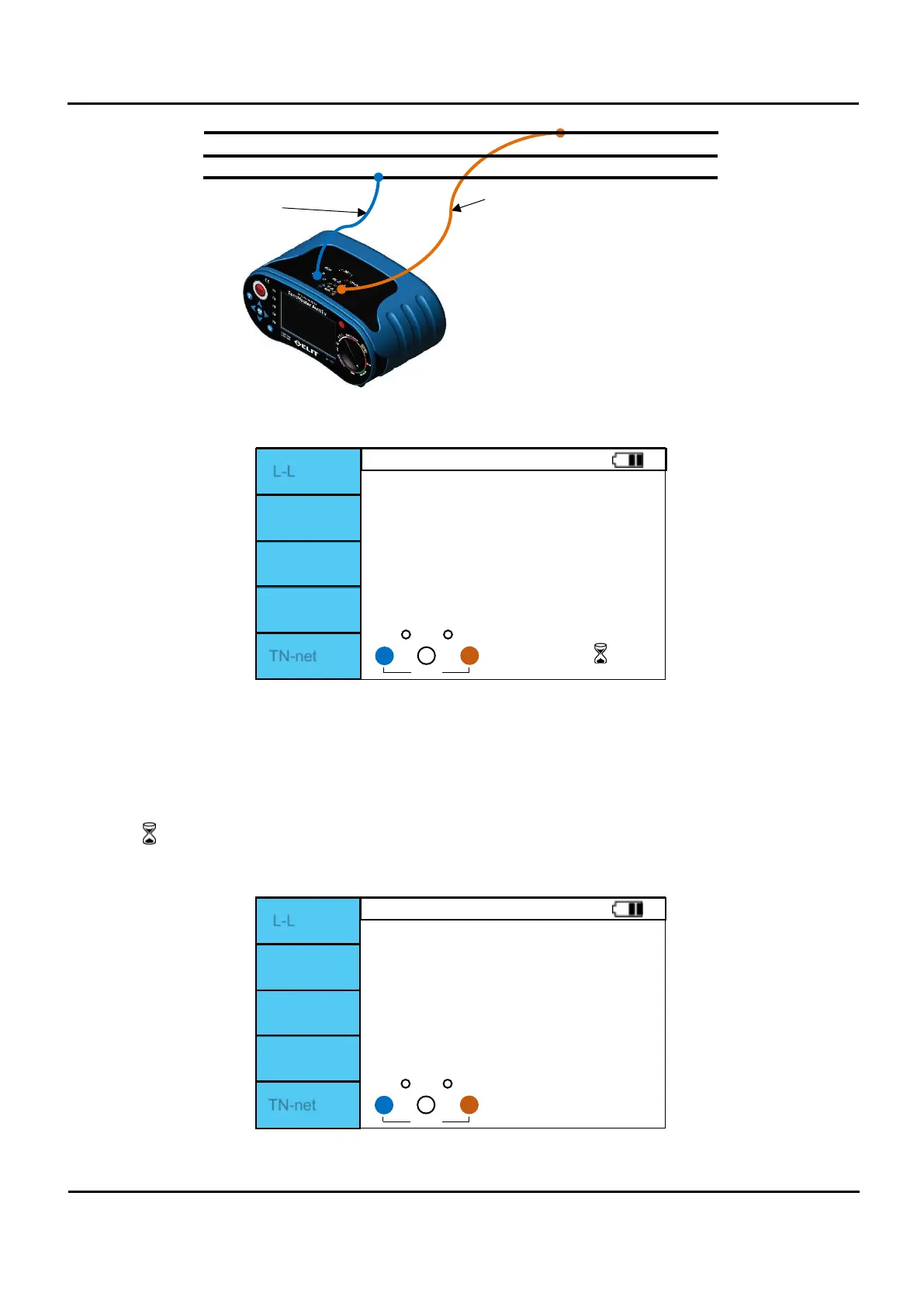

Figur 6.5.10 Kortslutning L-L TN-nett tilkobling
Figure 6.5.11 Z-linje / L-L skjerm
I. Skru på instrumentet og sett rotasjonsbryteren til KORTSLUTNING. Sjekk at TN-nett er valgt.
II. Trykk F1 til L-L vises: L-PE ➔ L-N ➔ L-L.
III. Koble til slik vist på Figur 6.5.10. (Det kan også måles mot L1-L2 eller L2-L3 om man ønsker)
IV. Hvis tilkoblingen er OK vises skjermen som i figur 6.5.11.
V. Når "Klar :)" vises, trykk TEST-knappen for å starte målingen
VI. Symbolet vises når målingen pågår
VII. Når målingen er fullført vil forventet kortslutningsstrøm og linjeimpedansen vises i displayet .
VIII. Med F4 knappen kan man velge beregningsfaktor for kortslutningsstrømmen om ønskelig
Figur 6.5.12 Kortslutning / L-L TN-nett etter måling
0
L-L
TN-net
400
200
200
Z-LINJE
PSC
----
A
R: ---- Ω
----
Ω
XL: ---- Ω
Klar :)
ik3p 1,15
----
L1 (Brun)
L1
L2
L3
L3(Blå)
0
L-L
TN-net
400
200
200
ZLINE
PSC
0.65
A
R: 0.65 Ω
615
Ω
XL: 0.03 Ω
Klar :)
Ips 0.76
467 A
