6. Instruksjoner for bruk
6.1. Skjermens oppbygning

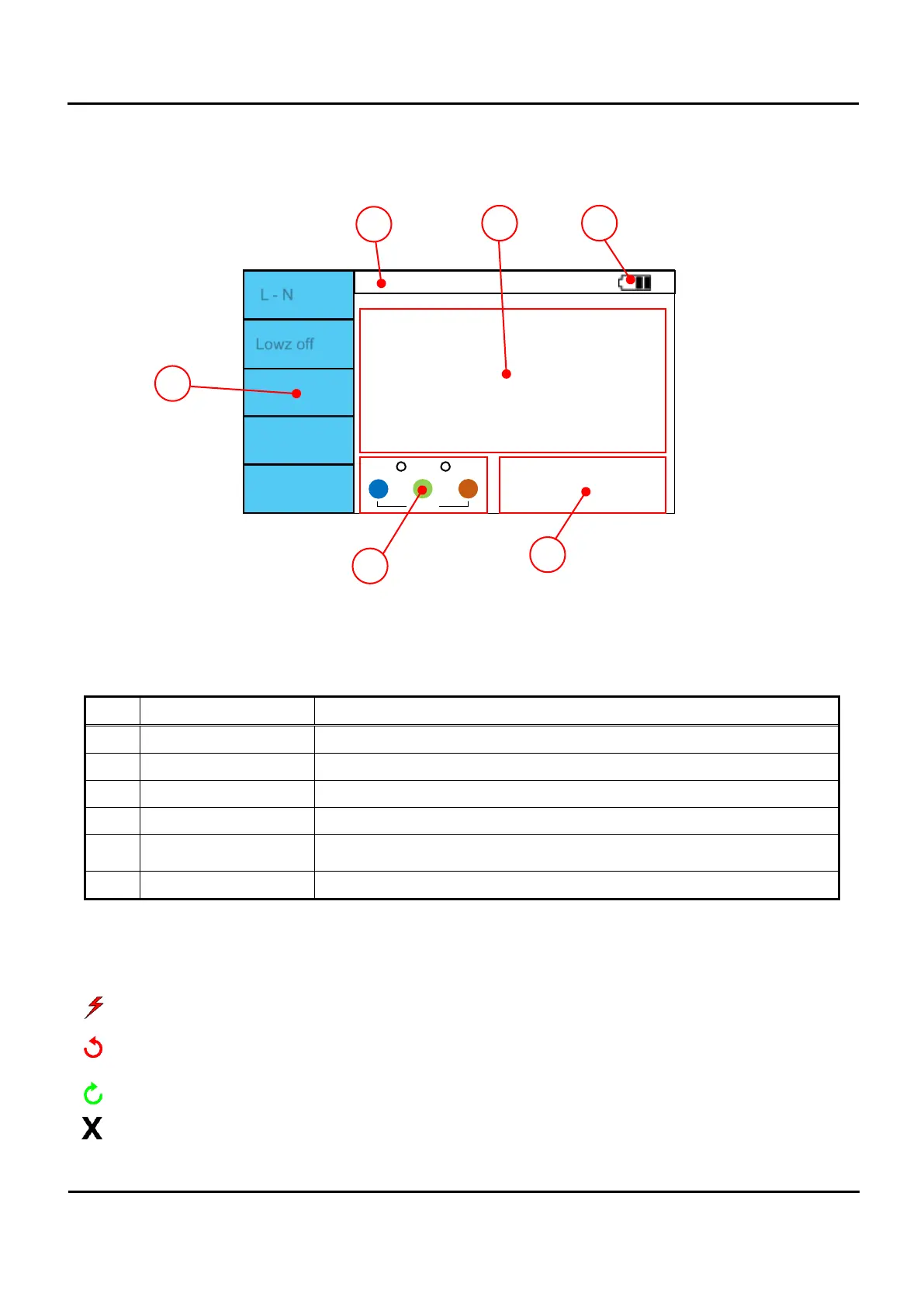

Figure 6.1 Display
Nr. Beskrivelse Forklaring
1
F1-F5 knapp Viser valgt funksjon for knapp til venstre for ruten. Varierer med vribryter
2
Testfunksjon Kort beskrivese av hvilke test som er valgt med rotasjonsbryteren
3
Batteriindikator Viser aktuell batteristatus
4
Måleverdier Testresultatet vises i dette omådet, antall varierer med type test
5
Indikator for tilkobling
Viser hvilke terminaler som skal tilkoblet på den aktuelel testen.
Spenningen mellom terminalene vises også(kan vise flytende punkt)
6
Statusindikator "Klar", "V Lav" og "V Høy" vises avhengig av status. Samt OK / FEIL
6.2. Symbolforklaring
: Indikerer at høy spenning genereres på terminalene(isolasjonsmåling)
: Vises når L1, L2 og L3 er tilkoblet når faserotasjon er valgt. Viser dreieretning mot venstre( 3.2.1)
: Vises når L1, L2 og L3 er tilkoblet når faserotasjon er valgt. Viser dreieretning mot høyre (1.2.3)
: Vises hvis dreieretning ikke kan indikeres (f.eks. 0V mellom to av fasene)
0
L - N
LavZ av
0
0
0
VOLT
LN
LPE
NPE
- - -
V
- - -
V
- - -
V
Hz: >500.0Hz
1
2
3
4
5
6
