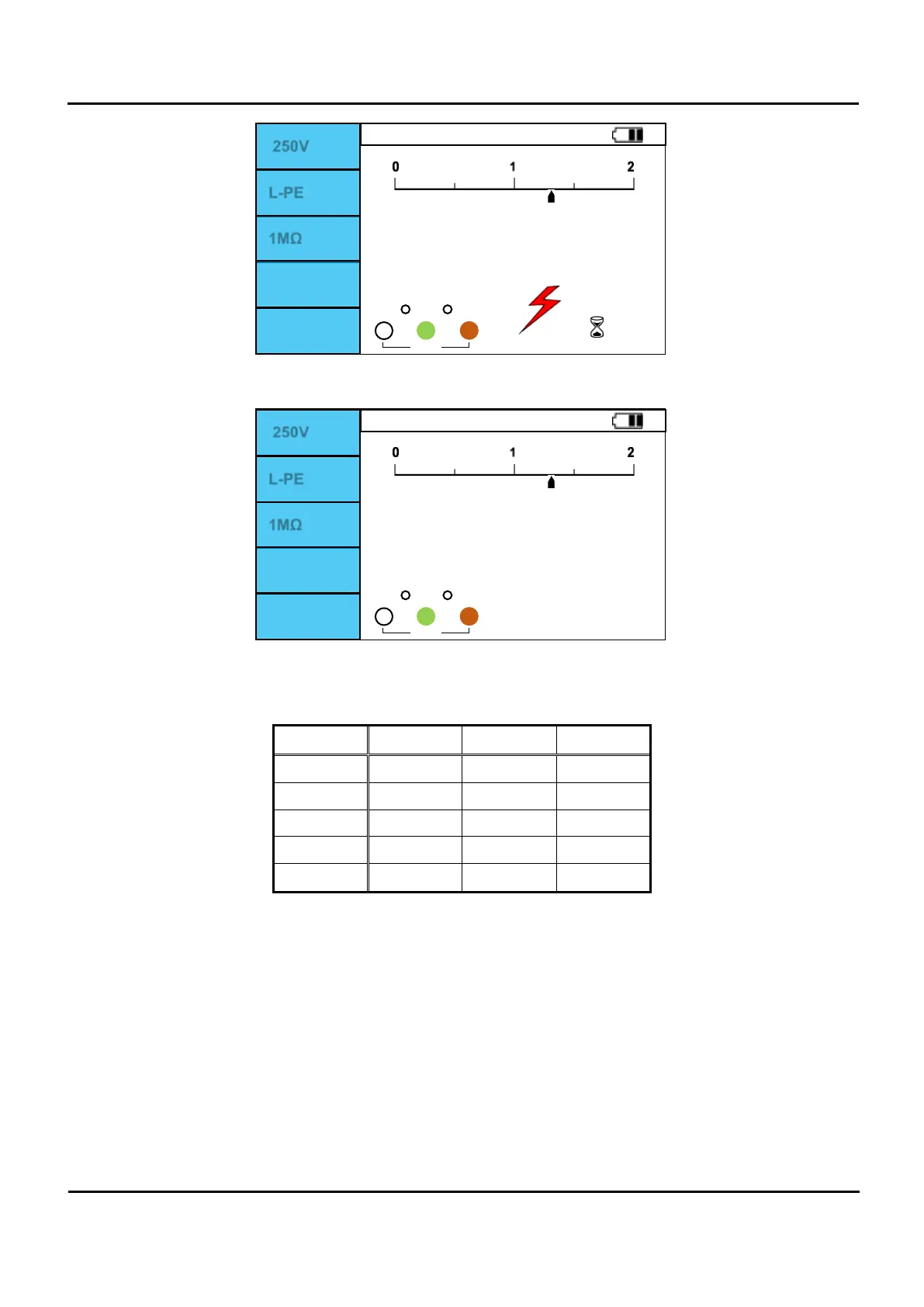

Figur 6.7.3 ISOLASJON, måling pågar
Figure 6.7.4 ISOLASJON L-PE Måling utført. Volt vist er
maksimal spenning generert av instrumentet under måling
Knapp 1 2 3
F1 250V 500V 1000V
F2 L-PE L-N N-PE
F3 1MΩ 10MΩ 100MΩ
F4 - - -
F5 Hold på Hold av
Tabell 6.7.1 ISOLASJON, F1-F5 knappene
◼ F1 : Valg av testspenning
◼ F2 : Valg av ønskede testterminaler som skal benyttes
◼ F3 : Valg av grenseverdi for visning av OK/FEIL (V / X)
◼ F5 : Hvis denne holdes inne samtidig med TEST knappen vil testen bli låst til PÅ.
Testspenningen vil da være tilstede på terminalene helt til TEST trykkes en gang til.
0
250V
L-PE
1MΩ
Test+F5
Hold på
0
0
0
R-ISO
1.300
Volt: 262 V
MΩ
0
250V
L-PE
1MΩ
Test+F5
Hold på
0
0
0
R-ISO
1.289
Volt: 262 V
MΩ
