Euromaster AutoEV
47
6.12. Lagring av måleresultater
Alle målinger bortsett fra strøm/lekkasjestrøm kan lagres til minnet som beskrevet i dette kapitelet.
(side 40-42 for logging av strøm)
Alternativ a) Hurtiglagring
Fra fabrikk er det valgt en standard mappe for hurtiglagring "defaultPATH" denne vises i toppen av displayet.
OBS: MAPPE MAN ØNSKER Å LAGRE I MÅ VELGES FØR MÅLINGEN UTFØRES(Se punkt 7 - 10 nedenfor)
Når måling er utført og måleresultater vises i displayet:
Trykk og hold "MEM" inne i 2 sekunder.
"Resultat lagret!" vises da i displayet og aktuelle
måleresultater er lagret til minnet i mappen som vises
i toppen av displayet.
Filene som lagres får filnavn knyttet til hvilke type
måling som er utført og med økende nummer. f.eks:
ZlineLN_0
ZlineLN_1
ZlineLN_2
Her er det da utført og lagret 3stk Z-line(kortslutning)
1. Trykk da kort på MEM knappen
2. Flytt den blå markøren med piltastene til en
mappe du ønsker å opprette ny mappe i.
3. Trykk F1 "+Mappe"
4. Skriv inn ønsket navn på mappen
5. Bekreft navnet med "tilbake" knappen
6. Når ønsket mappe for hurtiglagring er markert:
Trykk på F3 "Lagre"
7. Bekreft at du ønsker å endre standardmappe med
MEM knappen
8. Du er nå tilbake til måleskjermen.
9. Utfør måling, hold så MEM i 2 sekunder
10. Resultatene blir nå lagret i din nyvalgte mappe.

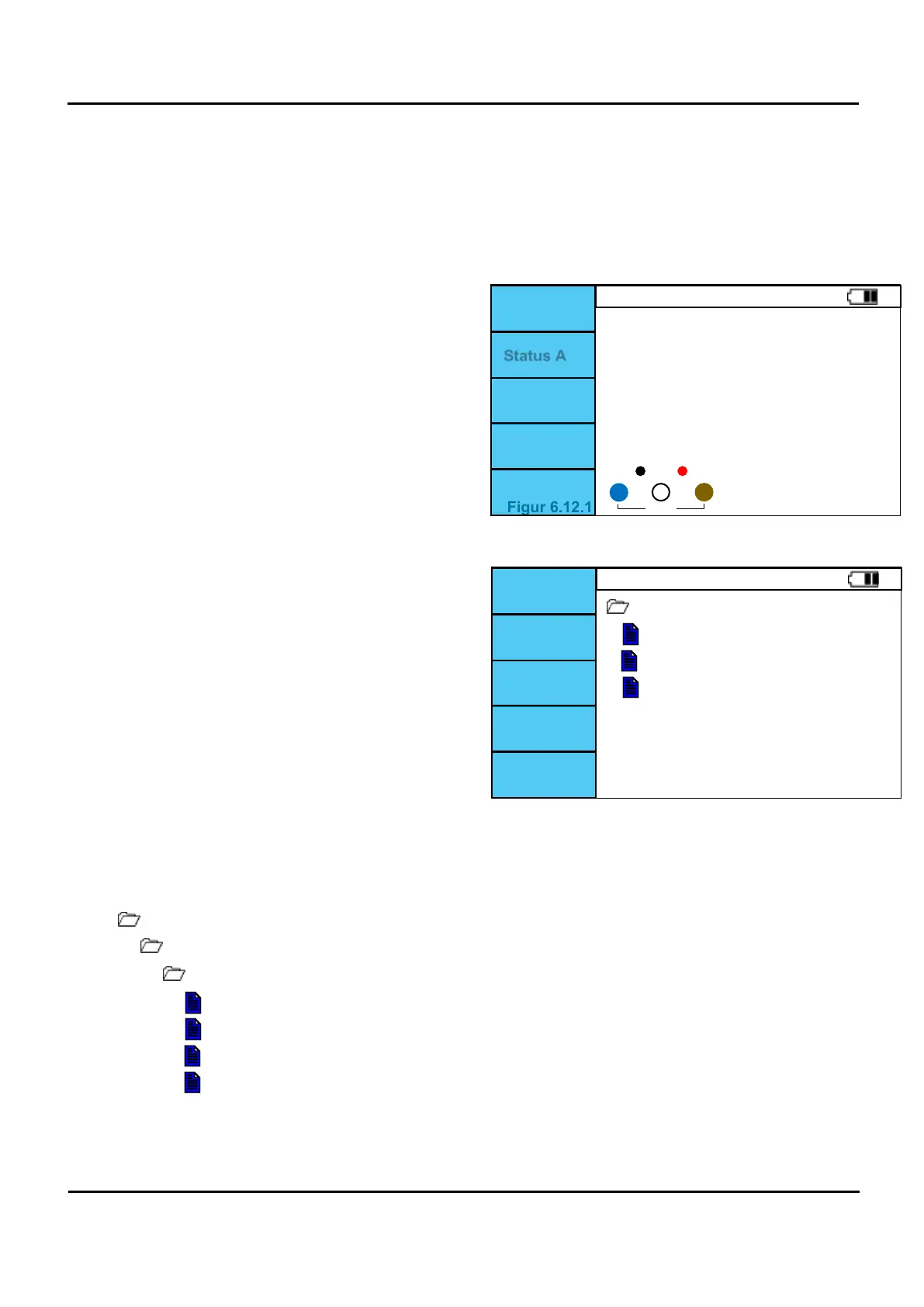

Figur 6.12.1 Test av ladestasjoner som eksempel
Ønsker man å endre standard mappe for lagring er dette mulig, f.eks. om man ønsker en mappe per kunde
eller en mappe per tavle, eller har sendt komplett struktur fra programvaren Masterlink AutoEv.
0
ELBIL
Status A
Zline-Ik
RCD-jfb
1-Fase
0
0 0
COM-CP
---
A
Duty : ---- %
Ipsc --- A / Zline --- Ω / Imin --- A
Rampe / 30mA / AC
--- ms / --- mA
Tilgjengeig ladestrøm
X X X
defaultPATH/
Figur 6.12.2 Minnehåndtering filer opprettet
+ Mappe
Lagre
Les
Slett
Minne
defaultPATH
Z-lineLN_0
Z-lineLN_1
Z-lineLN_1
Alternativ b) Lagre i struktur med filer opprettet fra programvare
Struktur kan bygges på PC og sendes til instrumentet som mappestruktur i Windows. Måleresultatene kan kun
lagres til en FIL og kun EN måling per fil. Strukturen kan da f.eks. se ut slik:
Kunde1
Kortslutning
Tavle1
Kontinuitet
Kurs1
Isolasjon
Jordfeilbrytertest
1. Utfør målingen som man skal lagre
2. Trykk kort på "MEM" for å se minnestrukturen
3. Marker filen man ønsker å lagre i
4. Trykk "MEM", en boks med "er du sikker?" dukker opp
5. Trykk en gang til på "MEM" for å bekrefte
6. Resultatene er nå lagret i filen
